Alumiiniummuhv, ilma keermeta 53 | 50,2 |

morepic-1

morepic-2

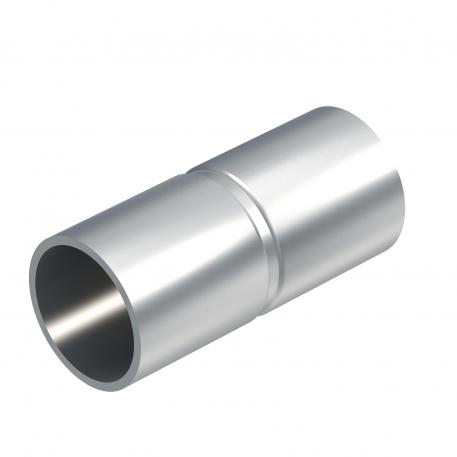

Alumiiniummuhv, ilma keermeta

Artikli nr. 2046027 | EAN 4012195926078

Artikli nr. / Tüüp

Mõõt D

Mõõt d

Toote kirjeldus

Toote kirjeldus

Tarvikudetail: pistikmuhv elektriinstallatsioonitorude vahelistele ühendustele. Teravate servadeta siseseinaga.

Tehnilised andmed

Tehnilised andmed

halogeenita	jah
Kaheosaline	ei
Kontrollava ja kaanega	ei
Materjal	Alumiinium
Mõõde	Ø50mm
Mudel	Pistik

Pealispind harjatud	ei
Poleeritud pind	ei
Rakendustemperatuuri vahemiku max	250 °C
Rakendustemperatuuri vahemiku min	-45 °C
Suurus	50
Toru läbimõõdule	50 mm

Mõõtmed

Mõõt D	53 mm
Mõõt d	50,2 mm
Mõõt I	45 mm
Mõõt L	90 mm

Mõõt m (mm)	50
Mõõt t	1,4 mm
Pikkus	90 mm

Kõik tüübid

Kõik tüübid

Tüüp	Mõõt D	Mõõt d	Artikli nr.	Kogus	kl. VKE
SV16W ALU	18,6 mm	16,2 mm	2046022	Tükki	50 Tükki
SV20W ALU	22,6 mm	20,2 mm	2046023	Tükki	50 Tükki
SV25W ALU	27,6 mm	25,2 mm	2046024	Tükki	50 Tükki
SV32W ALU	34,6 mm	32,2 mm	2046025	Tükki	50 Tükki
SV40W ALU	43 mm	40,2 mm	2046026	Tükki	20 Tükki
SV50W ALU	53 mm	50,2 mm	2046027	Tükki	20 Tükki
SV63W ALU	66,2 mm	63,2 mm	2046028	Tükki	20 Tükki

Allalaadimised

Tooteleht SV50W ALU / 2046027 , 0.30MB , pdf

Kataloog Connection and routing systems , 40.76MB , pdf

Vastavusdeklaratsioon SV50W ALU / 2046027 , 0.06MB , pdf

Laadi alla

REACH Vastavusdeklaratsioon SV50W ALU / 2046027 , 0.12MB , pdf

Laadi alla

RoHS Vastavusdeklaratsioon SV50W ALU / 2046027 , 0.12MB , pdf

Laadi alla

Märgiste kasutamise luba VDE-märgiste kasutamise luba, elektriinstallatsioonitorude süsteem, jäik S..W ALU , 0.17MB , pdf

Laadi alla

Märgiste kasutamise luba VDE-märgiste kasutamise luba, elektriinstallatsioonitorude süsteem, jäik SM..W ALU , 0.17MB , pdf

Laadi alla

Toote joonis SV50W ALU / 2046027, 60.88 kB, jpg

Mõõdistatud joonis SV50W ALU / 2046027, 45.55 kB, jpg

SV50W ALU / 2046027

2046027_KSTP1.stp, 144.08 kB
