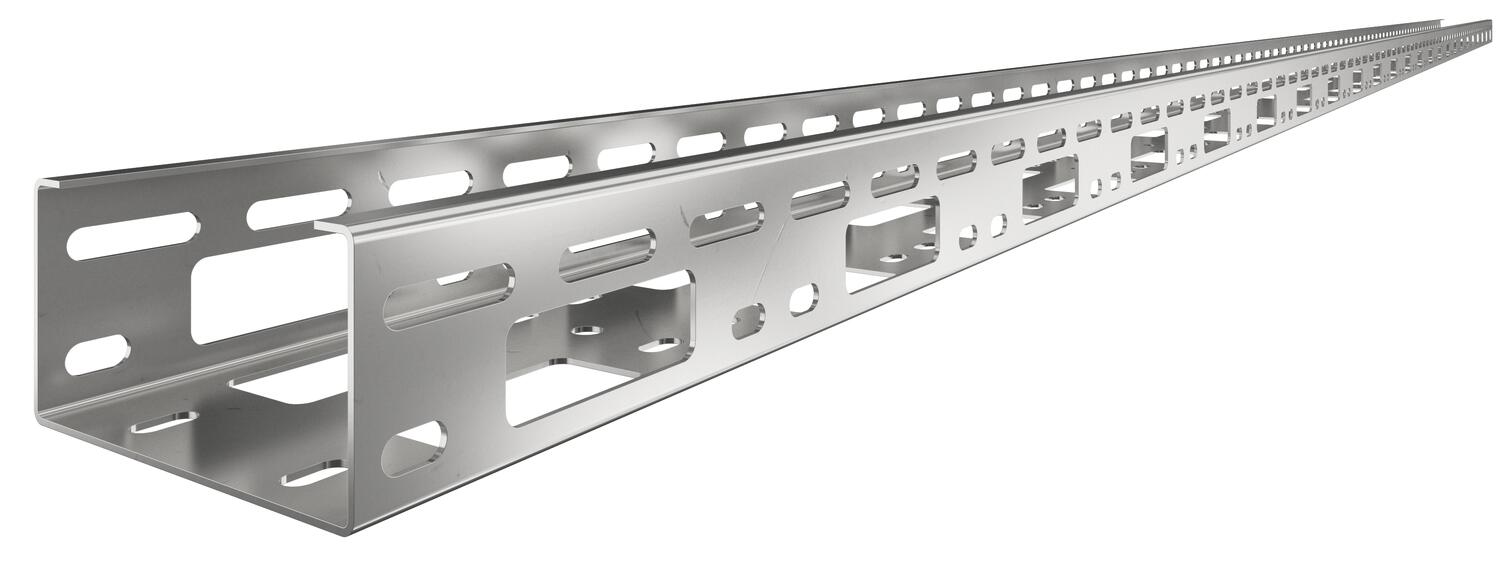

AZ-väikerenn 100 A2

AZ-väikerenn 100 A2

Type AZK 100 A2
Item no. 6075304
EAN 4012196069255
Show all variants
Item no. / Type
6075304 / AZK 100 A2
Pikkus
3000 mm
Laius
100 mm
Toimetagamine
ei
Pleki paksus
1,5 mm

Smallest selling unit: 3 m

m

Description

AZ-väikerenn küljekõrgusega 50 mm.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
  • Magnetiline varjestussummutus
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • Toote keskkonnadeklaratsioon (EPD)
  • CO₂ jalajälg (PCF)

Technical data

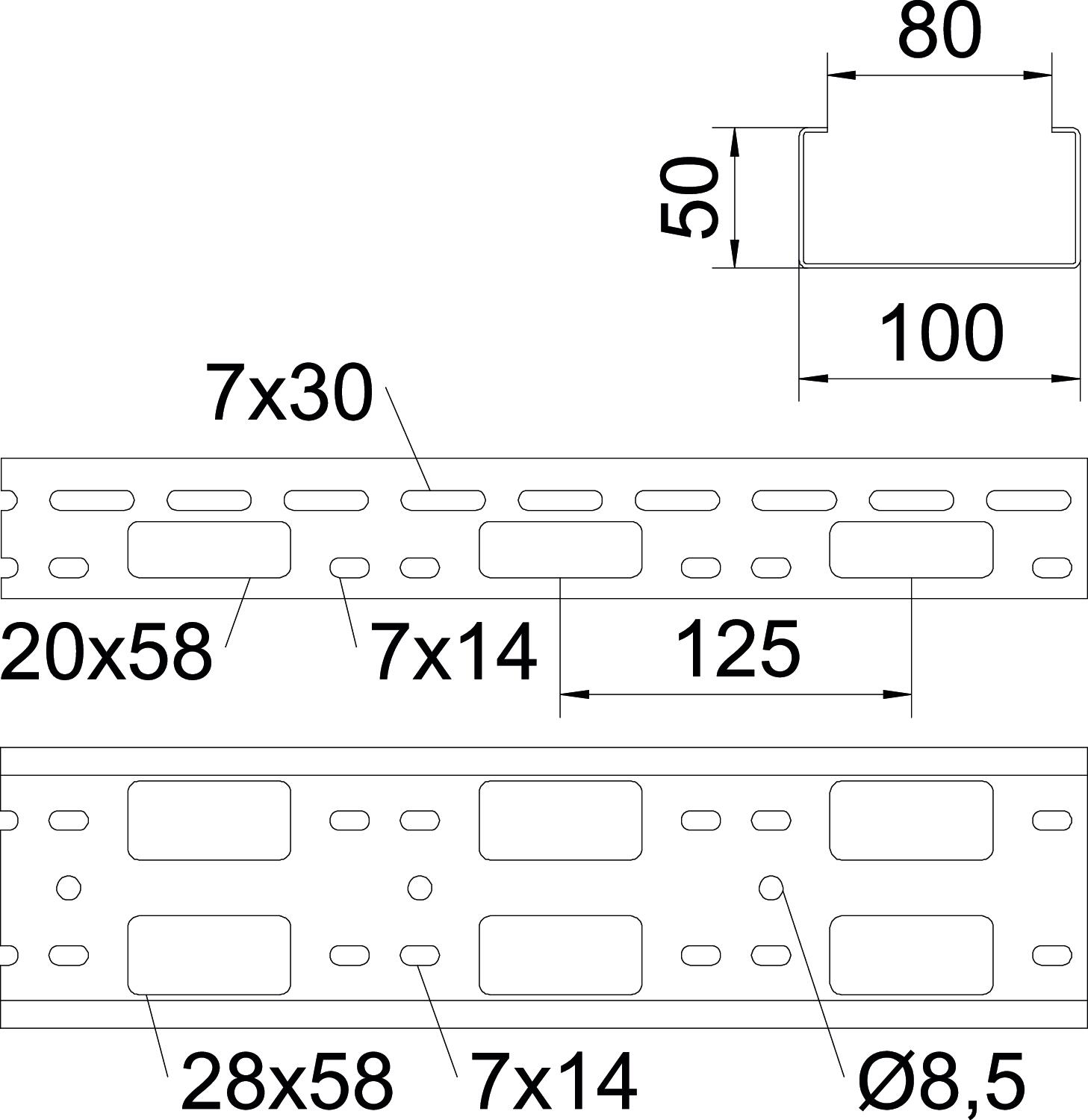

Mõõtmed

Pikkus3000 mm
Laius100 mm
Kõrgus50 mm
Mõõt B100 mm

Tehnilised andmed

Toimetagamineei
Külje perforatsioonjah
Ühenduse teostusilma jätkuelemendita
Pika sildega teostusei
Kasulik ristlõige50 cm²
Roostevaba teras, peitsitudei
Pleki paksus1,5 mm
Paigaldusperforeering põhjasjah
NATO aukude musterei
Kasulik ristlõige5000 mm²
ROHS vastavusjah
Mõõde50x100x3000
Pinnakatehele, järeltöödeldud
MaterjalRoostevaba teras 1.4301
Värvroostevaba teras
TooteseeriaAZK Series

Koormused

Tugedevaheline kaugus 1,0 m1,7 kN/m
Tugedevaheline kaugus 1,5 m1,5 kN/m
Tugedevaheline kaugus 2,0 m1 kN/m
Tugedevaheline kaugus 2,5 m0,8 kN/m
Tugedevaheline kaugus 3,0 m0,25 kN/m
Koormusdiagrammid AZ-väikerennile

Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta

Tugilaius m

Tala läbipaine mm lubatava kN/m juures

Koormusskeem katsetamisel

Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)

Tala läbipaindekõver sõltuvalt tugede vahekaugusest

Environmental Data

CO2 jalajälg (GWP) hällist väravani11,8636 kg CO2e / 1 Meeter
CO₂ Footprint (GWP)11,8636 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared UnitMetres
Declared Unit Quantity1
EPD-verifiedjah
Expiry date EPD10.07.2029
Declaration number EPD EPD-KTO-17.0
EPD standard / LCA standard (norms)DIN EN ISO 14025,EN 15804 + A2

Accessories

Süsteemi tarvikud
Type
VF AZK A2

Smallest selling unit: 10 Tükki

Tükki

Type
KSR-915 PE

Smallest selling unit: 25 Tükki

Tükki

Type
KSR-910 PE

Smallest selling unit: 25 Tükki

Tükki
