Kaabliredel 110, 6 m C30 FT 6000 | 200 | 1,5 | ei
morepic-1 morepic-2 morepic-3 video-1

Kaabliredel 110, 6 m C30 FT

Artikli nr. 6209820 | EAN 4012196431632

6000 mm
1,5 mm
ei
Toote kirjeldus
Toote kirjeldus
Keevitatud, ülespoole avatud C-profiilist pulkadega kaabliredel küljekõrgusega 110 mm. Sissepööratud servadega küljetala tugevduseks ja servakaitseks. Kinnitus kandurile tehakse fiksaatoriga LKS 40. Pulkade avalaius on 16,5 mm, sobiv U-klamber on tüüp BS-H....
Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • UKCA vastavusdeklaratsioon
  • Kaabliredel, küljekõrgus 110 mm
  • Toote keskkonnadeklaratsioon (EPD)
  • CO₂ jalajälg (PCF)
Tehnilised andmed

Tehnilised andmed

Kasulik ristlõige 18000 mm²
Kasulik ristlõige 180 cm²
Külgprofiili teostus lame profiil
Külje perforatsioon jah
Materjal Teras
Mõõde 110x200x6000
Pika sildega teostus ei
Pinnakate Kuumtsingitud kastmismeetodil
Pulga kinnitus keevitatud
Pulkade teostus Perforeeritud profiil
Pulkade vahekaugus 300 mm
Roostevaba teras, peitsitud ei
Tala paksus 1,5 mm
Toimetagamine ei
Värv tsink

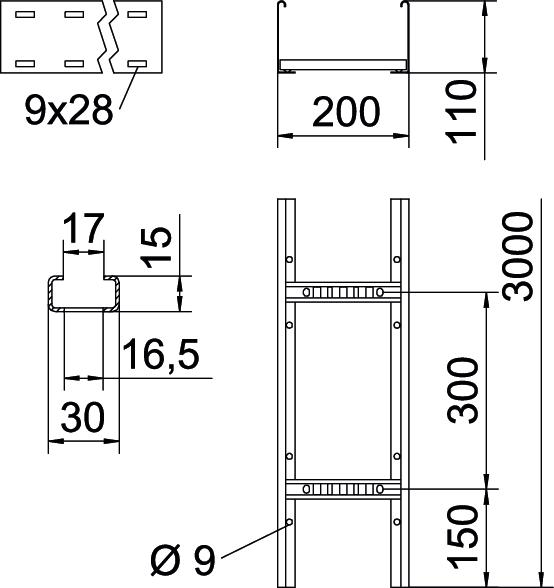

Mõõtmed

Haruprao suurus 17,00
Kõrgus 110 mm
Laius 200 mm
Mõõt B 200 mm
Pikkus 6000 mm

Koormused

Tugedevaheline kaugus 2,0 m 3 kN/m
Tugedevaheline kaugus 2,5 m 2 kN/m
Tugedevaheline kaugus 3,0 m 1,4 kN/m
Tugedevaheline kaugus 3,5 m 1,05 kN/m
Tugedevaheline kaugus 4,0m 0,8 kN/m
Tugedevaheline kaugus 4,5 m 0,7 kN/m
Tugedevaheline kaugus 5,0 m 0,65 kN/m
Tugedevaheline kaugus 6,0 m 0,35 kN/m

CO2 jalajälg (Product Carbon Footprint)

CO2 jalajälg (GWP) hällist väravani 8,8168 kg CO2e / 1 Meeter
CO₂ Footprint (GWP) 8,8168 kg CO₂e
Declared Unit (LCA) Metres
Declared Unit Quantity (LCA) 1
Determination date of CO2 value 2025-05-14T00:00:00.000+0200

Tehnilised andmed

Kaabliredeli, tüüp LCIS 110, koormusdiagramm

Kaabliredeli, tüüp LCIS 110, koormusdiagramm
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Laius Tala paksus Toimetagamine Artikli nr. Kogus kl. VKE
LCIS 1120 6 FT 6000 mm 200 mm 1,5 mm ei 6209820
6 m
LCIS 1130 6 FT 6000 mm 300 mm 1,5 mm ei 6209822
6 m
LCIS 1140 6 FT 6000 mm 400 mm 1,5 mm ei 6209824
6 m
LCIS 1150 6 FT 6000 mm 500 mm 1,5 mm ei 6209826
6 m
LCIS 1160 6 FT 6000 mm 600 mm 1,5 mm ei 6209828
6 m
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Kaas pöördriiviga FT Kaas pöördriiviga FT DRL 200 FT 6051367
3 m
Jätk FT Jätk FT LVG 110 FT 6216548
10 Tükki
Liigendjätk FT Liigendjätk FT LGVG 110 FT 6216653
10 Tükki

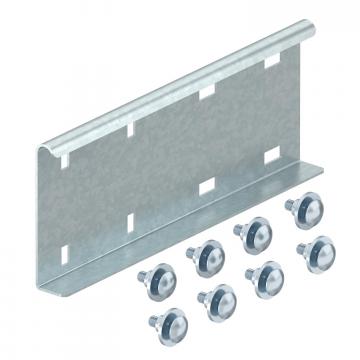

Kompensatsioonijätk 110 FT Kompensatsioonijätk 110 FT LDVG 110 FT 6216670
2 Tükki
Multifunktsionaalne ühenduselement FT Multifunktsionaalne ühenduselement FT LMFV 1120 FT 6225770
1 Tükki
90°-poogen 110 FT 90°-poogen 110 FT LB 90 1120 R3 FT 6225142
1 Tükki

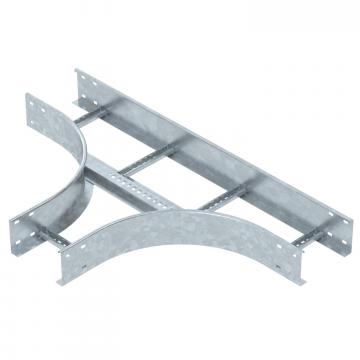

T-hargmik 110 FT T-hargmik 110 FT LT 1120 R3 FT 6225310
1 Tükki

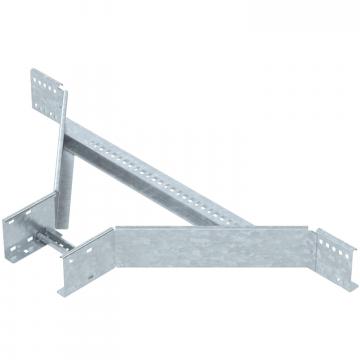

Hargnemisühendus 110 FT Hargnemisühendus 110 FT LAA 1120 R3 FT 6225930
1 Tükki
Liigendpoogna element 110 FT Liigendpoogna element 110 FT LGBE 1120 FT 6225510
1 Tükki
Kaitsekate Kaitsekate SKH 110 OR 6222553
20 Paar

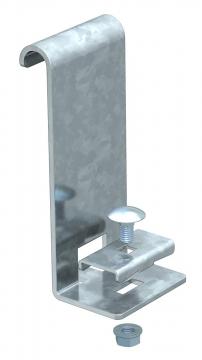

Ühendusdetail FT Ühendusdetail FT LAS 110 FT 6221424
10 Tükki
Eraldusriiul 85 DD Eraldusriiul 85 DD TSG 85 DD 6062331
3 m
Nurgaplekk DD Nurgaplekk DD LEB 25 DD 6221216
1 Tükki
Nurgaplekk DD Nurgaplekk DD LEB 50 DD 6221259
1 Tükki
Põhjaplekk DD Põhjaplekk DD ELB-L 20 DD 6103352
3 m
