Kaabliredel LCIS 60, 3 m C30 FS 3000 | 100 | 1,5 | ei

Kaabliredel LCIS 60, 3 m C30 FS

Artikli nr. 6209608 | EAN 4012197347949

Artikli nr. / Tüüp

Pikkus	3000 mm

Laius

Tala paksus	1,5 mm

Toimetagamine	ei

Toote kirjeldus

Toote kirjeldus

Keevitatud, ülespoole avatud C-profiilist pulkadega kaabliredel, küljekõrgusega 60 mm. Sissepööratud servadega küljetala tugevduseks ja servakaitseks. Kinnitus kandurile tehakse fiksaatoriga LKS 40. Pulkade avalaius on 16,5 mm, sobiv U-klamber on tüüp BS-H....
Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.

Tehnilised andmed

Tehnilised andmed

Kasulik ristlõige	4000 mm²
Kasulik ristlõige	40 cm²
Külgprofiili teostus	lame profiil
Külje perforatsioon	jah
Materjal	Teras

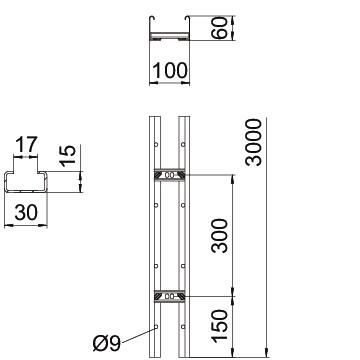

Mõõde	60x100x3000
Pika sildega teostus	ei
Pinnakate	kuumtsingitud lintmeetodil

Pulga kinnitus	keevitatud
Pulkade teostus	Perforeeritud profiil
Pulkade vahekaugus	300 mm
Roostevaba teras, peitsitud	ei
Tala paksus	1,5 mm
Toimetagamine	ei
Värv	tsink

Mõõtmed

Kõrgus	60 mm
Laius	100 mm

Mõõt B	100 mm
Pikkus	3000 mm

Koormused

Tugedevaheline kaugus 1,5 m	2,8 kN/m
Tugedevaheline kaugus 2,0 m	1,3 kN/m
Tugedevaheline kaugus 2,5 m	0,8 kN/m

Tugedevaheline kaugus 3,0 m	0,6 kN/m
Tugedevaheline kaugus 3,5 m	0,4 kN/m
Tugedevaheline kaugus 4,0m	0,25 kN/m

CO2 jalajälg (Product Carbon Footprint)

CO2 jalajälg (GWP) hällist väravani	5,9032 kg CO2e / 1 Meeter
CO₂ Footprint (GWP)	5,9032 kg CO₂e
Declared Unit (LCA)	Metres

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Kõik tüübid

Kõik tüübid

Tüüp	Pikkus	Laius	Tala paksus	Toimetagamine	Artikli nr.	Kogus	kl. VKE
LCIS 610 3 FS	3000 mm	100 mm	1,5 mm	ei	6209608	m	3 m
LCIS 620 3 FS	3000 mm	200 mm	1,5 mm	ei	6209610	m	3 m
LCIS 630 3 FS	3000 mm	300 mm	1,5 mm	ei	6209612	m	3 m
LCIS 640 3 FS	3000 mm	400 mm	1,5 mm	ei	6209614	m	3 m
LCIS 650 3 FS	3000 mm	500 mm	1,5 mm	ei	6209616	m	3 m
LCIS 660 3 FS	3000 mm	600 mm	1,5 mm	ei	6209618	m	3 m

Tarvik

Süsteemi tarvikud

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
Kaas pöördriiviga FS	DRL 100 FS	6052096	m	3 m
Jätk FS	LVG 60 FS	6208840	Tükki	10 Tükki

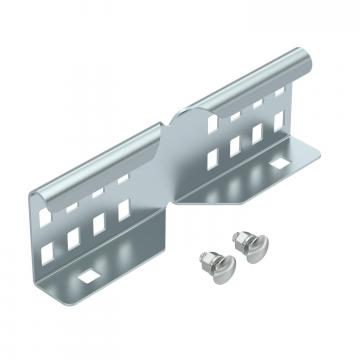

Nurkühendus 60 FS	LWVG 60 FS	6208895	Tükki	10 Tükki
Liigendühendus FS	LGVG 60 FS	6208941	Tükki	10 Tükki

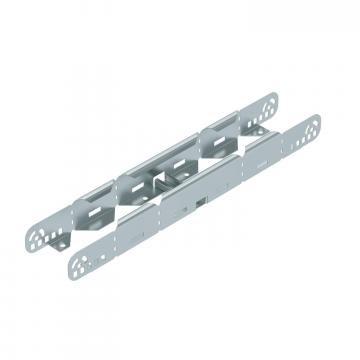

Multifunktsionaalne ühenduselement FS	LMFV 610 FS	6225707	Tükki	1 Tükki

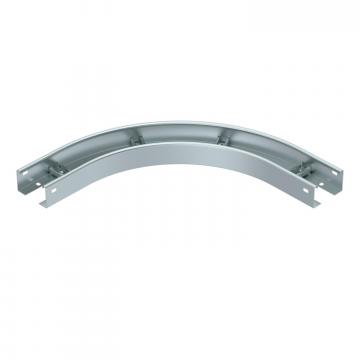

90°-poogen 60 FS	LB 90 610 R3 FS	6225039	Tükki	1 Tükki
Kaitsekate 60	SKH 60 OR	6222537	Paar	40 Paar
Ühendusdetail FS	LAS 60 FS	6221351	Tükki	10 Tükki
Nurgaplekk FS	LEB 25 FS	6221203	Tükki	1 Tükki
Nurgaplekk FS	LEB 50 FS	6221246	Tükki	1 Tükki
