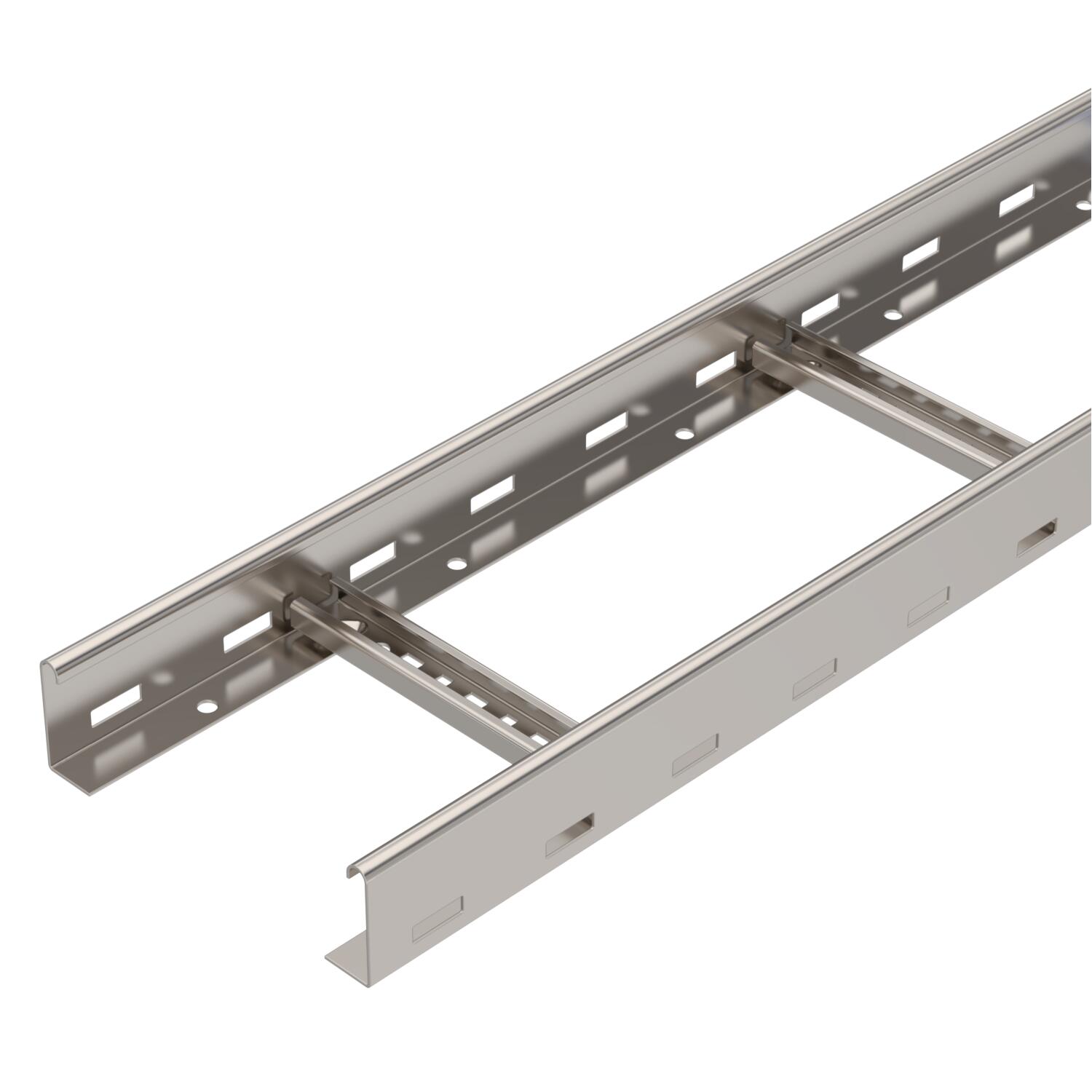

Kaabliredel LCIS 60, 6 m C30 A4

Kaabliredel LCIS 60, 6 m C30 A4

Type LCIS 620 6 A4
Item no. 6207202
EAN 4012196431960
Show all variants
Item no. / Type
Pikkus
Laius
Tala paksus

Smallest selling unit: 6 m

m

Description

Keevitatud, ülespoole avatud C-profiilist pulkadega kaabliredel küljekõrgusega 60 mm. Sissepööratud servadega küljetala tugevduseks ja servakaitseks. Kinnitus kandurile tehakse fiksaatoriga LKS 40. Pulkade avalaius on 16,5 mm, sobiv U-klamber on tüüp BS-H....
Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • UKCA vastavusdeklaratsioon
  • Kaabliredel, küljekõrgus 60 mm
  • Toote keskkonnadeklaratsioon (EPD)
  • CO₂ jalajälg (PCF)

Technical data

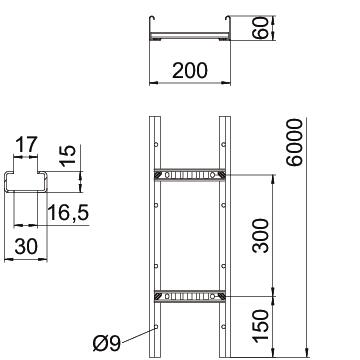

Mõõtmed

Pikkus6000 mm
Laius200 mm
Kõrgus60 mm
Mõõt B200 mm
Haruprao suurus17,00

Tehnilised andmed

Toimetagamineei
Külje perforatsioonjah
Pika sildega teostusei
Kasulik ristlõige80 cm²
Roostevaba teras, peitsitudjah
Kasulik ristlõige8000 mm²
Pulkade vahekaugus300 mm
Pulkade teostusPerforeeritud profiil
Külgprofiili teostuslame profiil
Pulga kinnituskeevitatud
ROHS vastavusjah
Tala paksus1,5 mm
Mõõde60x200x6000
Pinnakatehele, järeltöödeldud
Materjalroostevaba teras 1.4571
Värvroostevaba teras
TooteseeriaLCIS Series

Koormused

Tugedevaheline kaugus 1,5 m3,3 kN/m
Tugedevaheline kaugus 2,0 m2 kN/m
Tugedevaheline kaugus 2,5 m1,3 kN/m
Tugedevaheline kaugus 3,0 m1 kN/m
Tugedevaheline kaugus 3,5 m0,78 kN/m
Tugedevaheline kaugus 4,0m0,4 kN/m
Tugedevaheline kaugus 4,5 m0,3 kN/m
Tugedevaheline kaugus 5,0 m0,2 kN/m
Kaabliredeli LCIS 60 koormusdiagramm

Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta

Tugilaius m

Tala läbipaine mm lubatava kN/m juures

Koormusskeem katsetamisel

Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)

Tala läbipaindekõver sõltuvalt tugede vahekaugusest

Environmental Data

CO2 jalajälg (GWP) hällist väravani13,5051 kg CO2e / 1 Meeter
CO₂ Footprint (GWP)13,5051 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared UnitMetres
Declared Unit Quantity1
EPD-verifiedjah
Expiry date EPD10.07.2029
Declaration number EPD EPD-KTO-17.0
EPD standard / LCA standard (norms)DIN EN ISO 14025,EN 15804 + A2

Accessories

Süsteemi tarvikud

Item no. 6052981

Kaas pöördriiviga A4
Type
DRL 200 A4

Smallest selling unit: 3 m

m

Item no. 6208835

Jätk A4
Type
LVG 60 A4

Smallest selling unit: 10 Tükki

Tükki

Item no. 6208891

Nurkühendus 60 A4
Type
LWVG 60 A4

Smallest selling unit: 10 Tükki

Tükki

Downloads

0 selected

Tooteleht (1)
Kategooria ja brošüürid (3)
Deklaratsioonid (5)
Juhised ja spikrid (2)
Toote pildid (3)
3D-andmete allalaadimised (1)

Variants

Laius
LCIS 620 6 A4
Item no.
6207202
Pikkus
6000
Laius
200
Toimetagamine
ei
Tala paksus
1,5

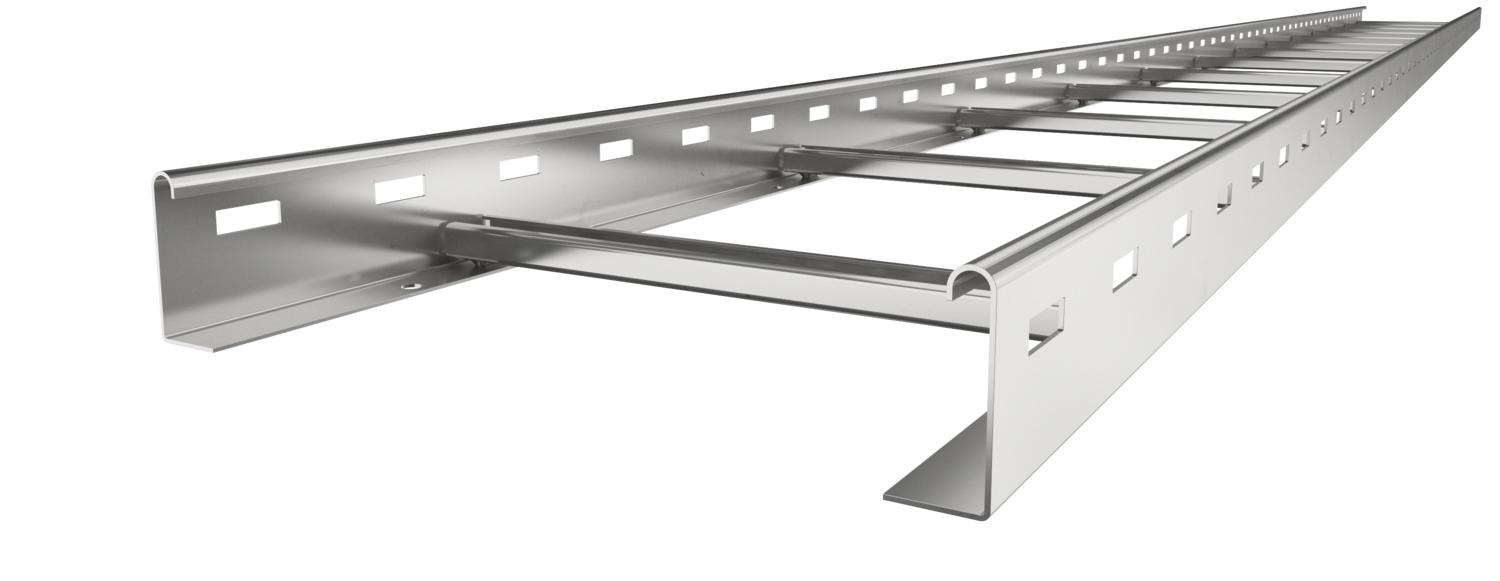

LCIS 630 6 A4
Item no.
6207204
Pikkus
6000
Laius
300
Toimetagamine
ei
Tala paksus
1,5
LCIS 640 6 A4
Item no.
6207206
Pikkus
6000
Laius
400
Toimetagamine
ei
Tala paksus
1,5
LCIS 650 6 A4
Item no.
6207208
Pikkus
6000
Laius
500
Toimetagamine
ei
Tala paksus
1,5
LCIS 660 6 A4
Item no.
6207210
Pikkus
6000
Laius
600
Toimetagamine
ei
Tala paksus
1,5
