Kaabliredel trapetspulgaga, standardne FT 3000 | 100 | 5 | ei

Kaabliredel trapetspulgaga, standardne FT

Artikli nr. 7097409 | EAN 4012196980246

Artikli nr. / Tüüp

Pikkus	3000 mm

Laius

Tala paksus	5 mm

Toimetagamine	ei

Toote kirjeldus

Toote kirjeldus

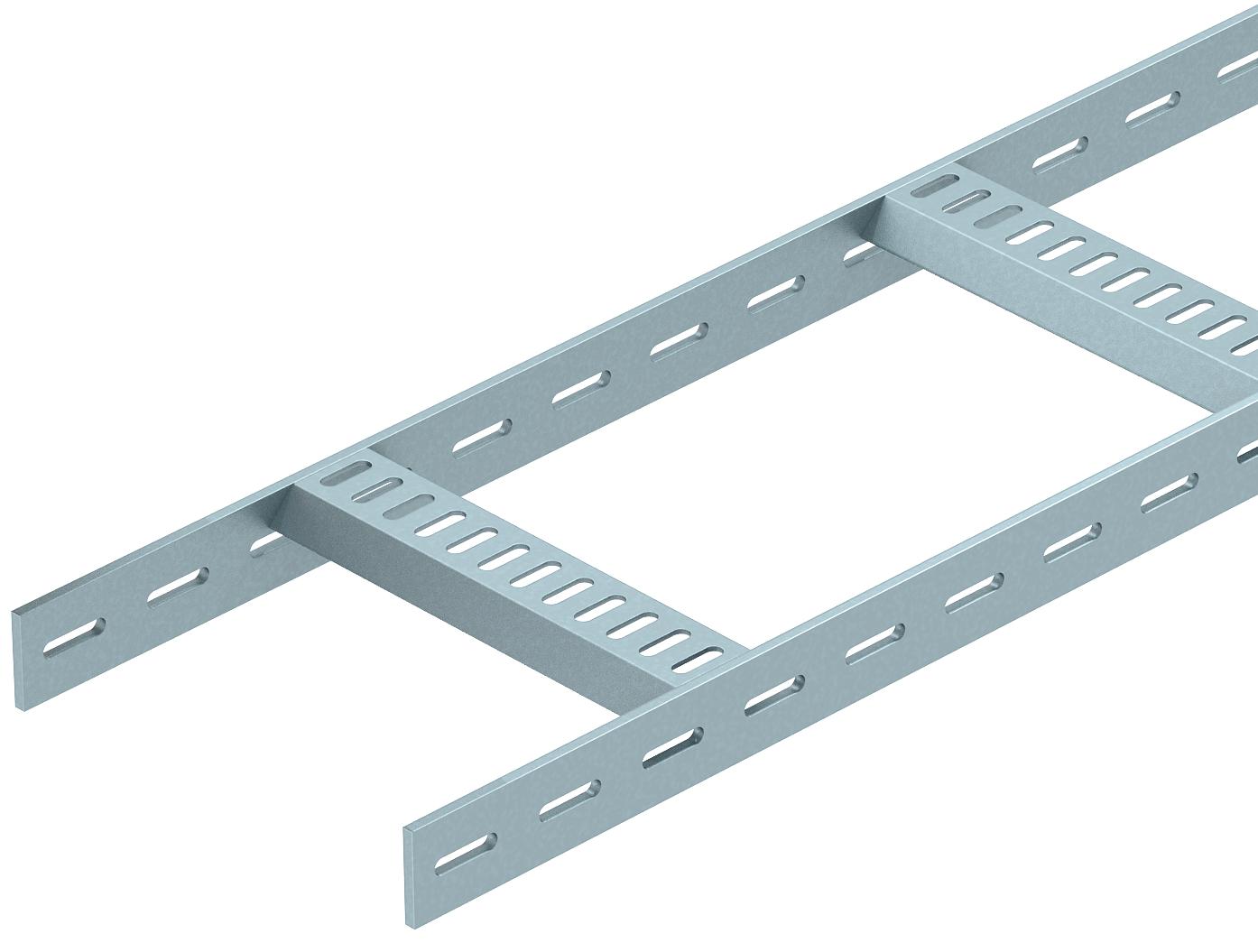

Perforeeritud külgpostiga laevaehituse kaabliredel, küljekõrgusega 40 mm, koos sisse keevitatud, allapoole lahtiste ja perforeeritud trapetspulkadega. Koormustaluvust on kontrollitud vastavalt IEC-le kombineerituna SLV-tüüpi jätkudega.

Laevaehituse kaabliredelid koos liitmikega on vajadusel saadaval ka roostevabast terasest. Pulbervärvimine on RAL-värvidega võimalik.

Tehnilised andmed

Tehnilised andmed

Külgprofiili teostus	lame profiil
Külje perforatsioon	jah
Materjal	Teras
Mõõde	40x110x3000
Pika sildega teostus	ei
Pinnakate	Kuumtsingitud kastmismeetodil
Pulga kinnitus	keevitatud

Pulkade teostus	Perforeeritud profiil
Pulkade vahekaugus	300 mm
Roostevaba teras, peitsitud	ei
Tala paksus	5 mm
Toimetagamine	ei
Värv	tsink

Mõõtmed

Kõrgus	40 mm
Laius	100 mm

Mõõt B	110 mm
Pikkus	3000 mm

Koormused

Tugedevaheline kaugus 1,5 m	3 kN/m
Tugedevaheline kaugus 2,0 m	2 kN/m

Tugedevaheline kaugus 2,5 m	1 kN/m
Tugedevaheline kaugus 3,0 m	0,6 kN/m

CO2 jalajälg (Product Carbon Footprint)

CO2 jalajälg (GWP) hällist väravani	7,4966 kg CO2e / 1 Meeter
CO₂ Footprint (GWP)	7,4966 kg CO₂e
Declared Unit (LCA)	Metres

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Tehnilised andmed

Kaabliredeli SL62 koormusdiagramm

Kõik tüübid

Kõik tüübid

Tüüp	Pikkus	Laius	Tala paksus	Toimetagamine	Artikli nr.	Kogus	kl. VKE
SL 62 100 FT	3000 mm	100 mm	5 mm	ei	7097409	m	3 m
SL 62 150 FT	3000 mm	150 mm	5 mm	ei	7097417	m	3 m
SL 62 200 FT	3000 mm	200 mm	5 mm	ei	7097425	m	3 m
SL 62 300 FT	3000 mm	300 mm	5 mm	ei	7097433	m	3 m
SL 62 400 FT	3000 mm	400 mm	5 mm	ei	7097441	m	3 m
SL 62 500 FT	3000 mm	500 mm	5 mm	ei	7097468	m	3 m
SL 62 600 FT	3000 mm	600 mm	5 mm	ei	7097476	m	3 m

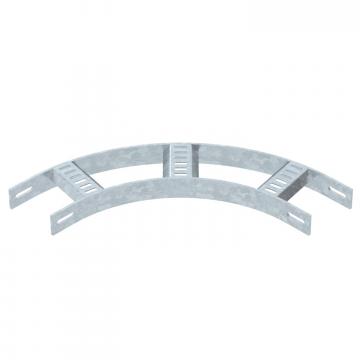

Tarvik
