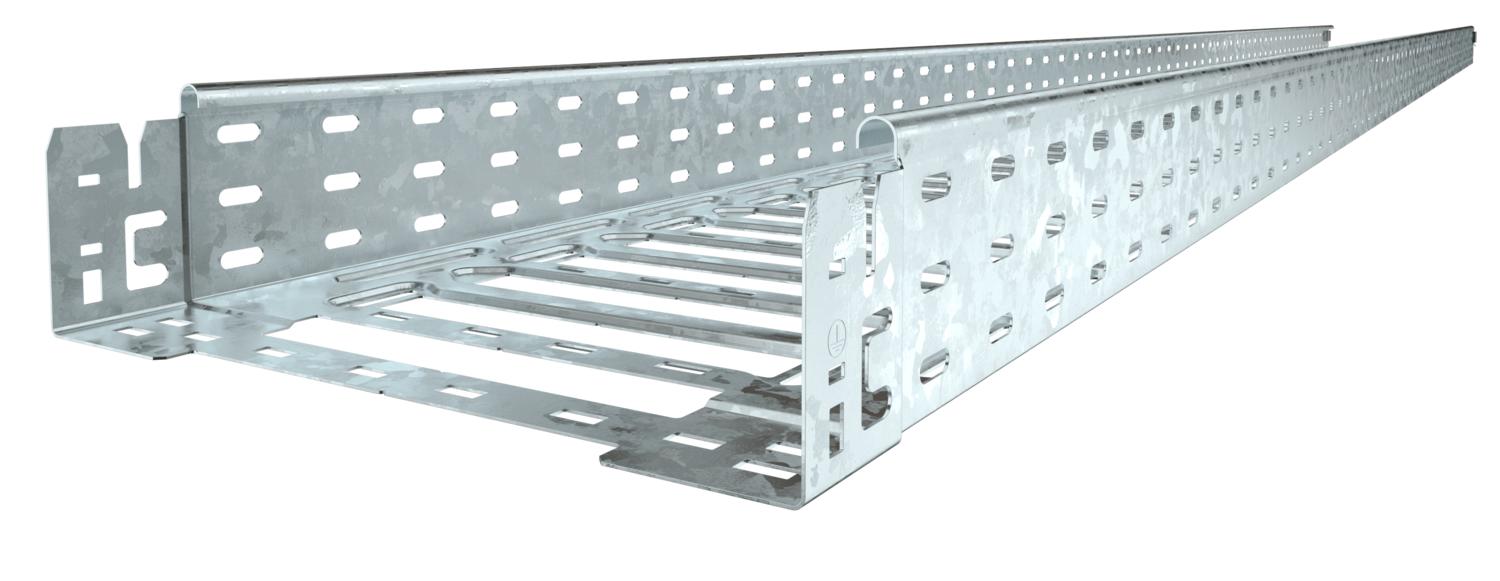

Kaablirenn MKS-Magic® 85 FT

Kaablirenn MKS-Magic® 85 FT

Type MKSM 810 FT
Item no. 6059097
EAN 4012195830412
Show all variants
Item no. / Type
Pikkus
Laius
Kõrgus
Pleki paksus

Smallest selling unit: 3 m

m

Description

Integreeritud kiirkinnitussüsteemiga kaablirenn. Kaablirenni kasutatav pikkus on 3000 mm.

Kaablirennil on läbiv küljerforatsioon mõõtmetega 7 × 20 mm täiendavate ühendus- ja kinnitusdetailide paigaldamiseks..

Alates 200mm laiusest kaablirennist, mille perforatsiooni osakaal on 30%, sobib kasutamiseks sprinklersüsteemides vastavalt VdS direktiivile 2092.



Läbiv potentsiaaliühtlustus on tagatud ilma lisadetailideta.

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksamaa
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • UKCA vastavusdeklaratsioon
  • Toote keskkonnadeklaratsioon (EPD)
  • CO₂ jalajälg (PCF)

Technical data

Mõõtmed

Pikkus3050 mm
Laius100 mm
Kõrgus85 mm
Mõõt y62 mm
Mõõt L30 mm
Mõõt B100 mm

Tehnilised andmed

Toimetagamineei
Külje perforatsioonjah
Ühenduse teostusintergreeritud jätkuelement
Pika sildega teostusei
Kasulik ristlõige83 cm²
Roostevaba teras, peitsitudei
Pleki paksus1 mm
Paigaldusperforeering põhjasjah
NATO aukude musterei
Kasulik ristlõige8300 mm²
Kaanegaei
ROHS vastavusjah
Mõõde85x100x3050
PinnakateKuumtsingitud kastmismeetodil
MaterjalTeras
Värvtsink
Magnetiline sulgemine kaanega50 dB
Magnetiline sulgemine ilma kaaneta20 dB
Koormuskatsetüüp standardi IEC 61537 kohaseltII tüüp
kasulik pikkus3000 mm
kaablikandursüsteemi liitmiku tüüpKlõpskinnitus
TooteseeriaMKSM Series

Koormused

Tugedevaheline kaugus 1,5 m1,7 kN/m
Tugedevaheline kaugus 2,0 m1,35 kN/m
Tugedevaheline kaugus 2,5 m1 kN/m
Kaablirenni (tüüp MKSM 85) koormusdiagramm

Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta

Tugilaius m

Tala läbipaine mm lubatava kN/m juures

Koormusskeem katsetamisel

Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)

Tala läbipaindekõver sõltuvalt tugede vahekaugusest

Environmental Data

CO2 jalajälg (GWP) hällist väravani5,3897 kg CO2e / 1 Meeter
CO₂ Footprint (GWP)5,3897 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared UnitMetres
Declared Unit Quantity1
EPD-verifiedjah
Expiry date EPD10.07.2029
Declaration number EPD EPD-KTO-17.0
EPD standard / LCA standard (norms)DIN EN ISO 14025,EN 15804 + A2

Accessories

Süsteemi tarvikud

Item no. 6051340

Kaas pöördriiviga FT
Type
DRL 100 FT

Smallest selling unit: 3 m

m

Item no. 6036712

90° -poogen 85 FT
Type
RB 90 810 FT

Smallest selling unit: 1 Tükki

Tükki

Type
RB W 810 FT

Smallest selling unit: 1 Tükki

Tükki

Downloads

0 selected

Tooteleht (1)
Deklaratsioonid (5)
Sertifikaadid (1)
Juhised ja spikrid (2)
Toote pildid (2)
3D-andmete allalaadimised (1)

Variants

Laius
MKSM 810 FT
Item no.
6059097
Pikkus
3050
Laius
100
Kõrgus
85
Toimetagamine
ei
Pleki paksus
1
Pinnakate
Kuumtsingitud kastmismeetodil
Materjal
Teras
Värv
tsink
MKSM 820 FT
Item no.
6059101
Pikkus
3050
Laius
200
Kõrgus
85
Toimetagamine
ei
Pleki paksus
1
Pinnakate
Kuumtsingitud kastmismeetodil
Materjal
Teras
Värv
tsink
MKSM 830 FT
Item no.
6059103
Pikkus
3050
Laius
300
Kõrgus
85
Toimetagamine
ei
Pleki paksus
1
Pinnakate
Kuumtsingitud kastmismeetodil
Materjal
Teras
Värv
tsink
MKSM 840 FT
Item no.
6059105
Pikkus
3050
Laius
400
Kõrgus
85
Toimetagamine
ei
Pleki paksus
1
Pinnakate
Kuumtsingitud kastmismeetodil
Materjal
Teras
Värv
tsink
MKSM 850 FT
Item no.
6059107
Pikkus
3050
Laius
500
Kõrgus
85
Toimetagamine
ei
Pleki paksus
1
Pinnakate
Kuumtsingitud kastmismeetodil
Materjal
Teras
Värv
tsink
MKSM 860 FT
Item no.
6059109
Pikkus
3050
Laius
600
Kõrgus
85
Toimetagamine
ei
Pleki paksus
1
Pinnakate
Kuumtsingitud kastmismeetodil
Materjal
Teras
Värv
tsink
