Kaablirenn SKS-Magic® 60 A2 3050 | 100 | 60 | 1,5 | ei | roostevaba teras | Roostevaba teras 1.4301 | hele, järeltöödeldud

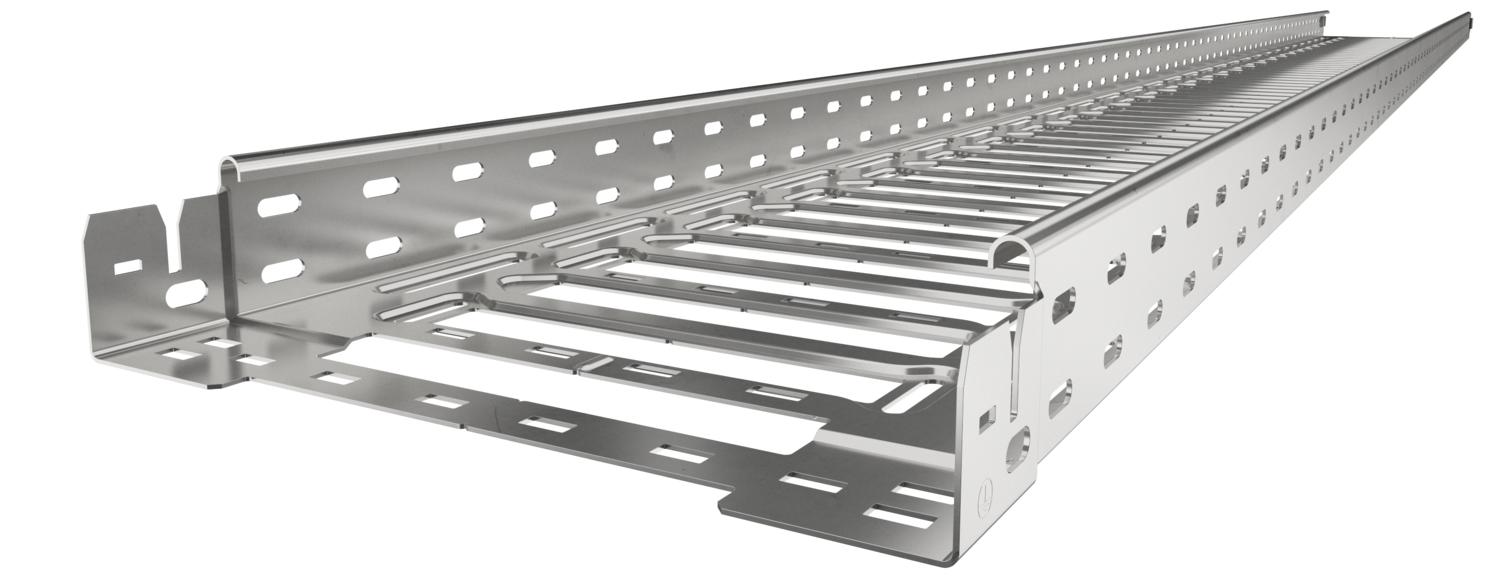

Kaablirenn SKS-Magic® 60 A2

Artikli nr. 6059490 | EAN 4012195832720

Artikli nr. / Tüüp

Pikkus	3050 mm

Laius

Kõrgus	60 mm

Pleki paksus	1,5 mm

Toimetagamine	ei

Värv	roostevaba teras

Materjal	Roostevaba teras 1.4301

Pinnakate	hele, järeltöödeldud

Toote kirjeldus

Toote kirjeldus

Integreeritud kiirkinnitussüsteemiga kaablirenn. Kaablirenni kasutatav pikkus on 3000 mm.

Kaablirennil on läbiv küljerforatsioon mõõtmetega 7 × 20 mm täiendavate ühendus- ja kinnitusdetailide paigaldamiseks..

Alates 200mm laiusest kaablirennist, mille perforatsiooni osakaal on 30%, sobib kasutamiseks sprinklersüsteemides vastavalt VdS direktiivile 2092.

Läbiv potentsiaaliühtlustus on tagatud ilma lisadetailideta.

Tehnilised andmed

Tehnilised andmed

kaablikandursüsteemi liitmiku tüüp	Klõpskinnitus
Kaanega	ei
Kasulik ristlõige	58 cm²
Kasulik ristlõige	5800 mm²
Koormuskatsetüüp standardi IEC 61537 kohaselt	II tüüp
Külje perforatsioon	jah
Magnetiline sulgemine ilma kaaneta	20 dB
Magnetiline sulgemine kaanega	50 dB
Materjal	Roostevaba teras 1.4301
Mõõde	60x100x3050

NATO aukude muster	ei
Paigaldusperforeering põhjas	jah
Pika sildega teostus	ei
Pinnakate	hele, järeltöödeldud
Pleki paksus	1,5 mm
Roostevaba teras, peitsitud	ei
Toimetagamine	ei
Ühenduse teostus	intergreeritud jätkuelement
Värv	roostevaba teras

Mõõtmed

Kõrgus	60 mm
Laius	100 mm
Mõõt B	100 mm

Mõõt L	30 mm
Mõõt y	62 mm
Pikkus	3050 mm

Koormused

Tugedevaheline kaugus 1,5 m	3 kN/m
Tugedevaheline kaugus 2,0 m	2,25 kN/m

Tugedevaheline kaugus 2,5 m	1,58 kN/m
Tugedevaheline kaugus 3,0 m	1 kN/m

CO2 jalajälg (Product Carbon Footprint)

CO2 jalajälg (GWP) hällist väravani	14,0803 kg CO2e / 1 Meeter
CO₂ Footprint (GWP)	14,0803 kg CO₂e
Declared Unit (LCA)	Metres

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Tehnilised andmed

Kaablirenni (tüüp SKSM 60) koormusdiagramm

Kõik tüübid

Kõik tüübid

Tüüp	Pikkus	Laius	Kõrgus	Pleki paksus	Toimetagamine	Värv	Materjal	Pinnakate	Artikli nr.	Kogus	kl. VKE
SKSM 610 A2	3050 mm	100 mm	60 mm	1,5 mm	ei	roostevaba teras	Roostevaba teras 1.4301	hele, järeltöödeldud	6059490	m	3 m
SKSM 620 A2	3050 mm	200 mm	60 mm	1,5 mm	ei	roostevaba teras	Roostevaba teras 1.4301	hele, järeltöödeldud	6059494	m	3 m
SKSM 630 A2	3050 mm	300 mm	60 mm	1,5 mm	ei	roostevaba teras	Roostevaba teras 1.4301	hele, järeltöödeldud	6059496	m	3 m
SKSM 640 A2	3050 mm	400 mm	60 mm	1,5 mm	ei	roostevaba teras	Roostevaba teras 1.4301	hele, järeltöödeldud	6059498	m	3 m
SKSM 650 A2	3050 mm	500 mm	60 mm	1,5 mm	ei	roostevaba teras	Roostevaba teras 1.4301	hele, järeltöödeldud	6059500	m	3 m
SKSM 660 A2	3050 mm	600 mm	60 mm	1,5 mm	ei	roostevaba teras	Roostevaba teras 1.4301	hele, järeltöödeldud	6059502	m	3 m

Tarvik

Süsteemi tarvikud

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
90° -poogen 60 A2	RB 90 610 A2	6036620	Tükki	1 Tükki
Reguleeritava nurgaga poogen 60 A2	RB W 610 A2	6037150	Tükki	1 Tükki
Hargnemisühendus 60 A2	RAA 610 A2	6042311	Tükki	1 Tükki
T-hargmik 60 A2	RT 610 A2	6038160	Tükki	1 Tükki
Risthargmik 60 A2	RK 610 A2	7027501	Tükki	1 Tükki
Kaas pöördriiviga A2	DRL 100 A2	6052878	m	3 m
Eraldusriiul 60 A2	TSG 60 A2	6062084	m	3 m
