Korvrenn GR-Magic® 35 A4 3000 | 50 | 35 | 3,9 | 9,4 | ei

Korvrenn GR-Magic® 35 A4

Artikli nr. 6000086 | EAN 4012195978077

Artikli nr. / Tüüp

Pikkus	3000 mm

Laius

Kõrgus	35 mm

Traadi läbimõõt

Kasulik ristlõige

Toimetagamine	ei

Toote kirjeldus

Toote kirjeldus

Magic ühendusega korvrenn küljekõrgusega 35 mm.

Magnetiline varjestussummutus ilma kaaneta 15 dB, kaanega 25 dB.

Korvrennide jaoks pole täiendavaid ühendusdetaile vaja, need asetatakse lihtsalt üksteise sisse. Ava suurus on 50 x 100 mm (erand GRM 35/50 = 20 x 100 mm).

Tehnilised andmed

Tehnilised andmed

CO2 jalajälg (GWP) hällist väravani	2,3129 kg CO2e / 1 Meeter
Integreeritud eraldusriiul	ilma
kaablikandursüsteemi liitmiku tüüp	Klõpskinnitus
Kasulik ristlõige	9,4 cm²
Kasulik ristlõige	1750 mm²
Koormuskatsetüüp standardi IEC 61537 kohaselt	II tüüp
Kõrgus	1,38 in
Kõrgus	35 mm
Kruvideta ühendus	jah
Laius	1,97 in
Laius	50 mm
Materjal	Roostevaba teras 1.4401
Mõõde	35x50x3000

Mõõt B	52 mm
Pika sildega teostus	ei
Pikkus	3000 mm
Pinnakate	hele, järeltöödeldud
Profiili kuju	U-kuju
Roostevaba teras, peitsitud	jah
Toimetagamine	ei
Traadi läbimõõt	3,9 mm
Tugedevaheline kaugus 1,0 m	0,25 kN/m
Tugedevaheline kaugus 1,5 m	0,11 kN/m
Tugedevaheline kaugus 2,0 m	0,1 kN/m
Ühenduse teostus	intergreeritud jätkuelement
Värv	roostevaba teras

Tehnilised andmed

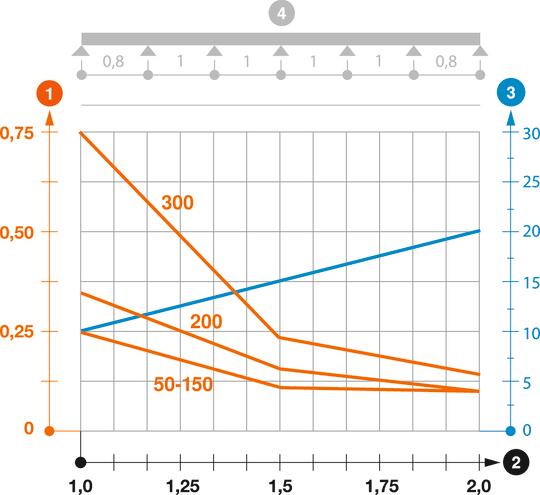

Korvrenni GR-M (tüüp GRM 35) koormusdiagramm

Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest

Kõik tüübid

Kõik tüübid

Tüüp	Pikkus	Laius	Kõrgus	Traadi läbimõõt	Kasulik ristlõige	Toimetagamine	Artikli nr.	Kogus	kl. VKE
GRM 35 50 A4	3000 mm	50 mm	35 mm	3,9 mm	9,4 cm²	ei	6000086	m	3 m
GRM 35 100 A4	3000 mm	100 mm	35 mm	3,9 mm	23 cm²	ei	6000087	m	3 m
GRM 35 150 A4	3000 mm	150 mm	35 mm	3,9 mm	36,6 cm²	ei	6000089	m	3 m
GRM 35 200 A4	3000 mm	200 mm	35 mm	3,9 mm	50,1 cm²	ei	6000090	m	3 m
GRM 35 300 A4	3000 mm	300 mm	35 mm	4,8 mm	71,3 cm²	ei	6000091	m	3 m
