Korvrenn GR-Magic® 55 A2 3000 | 300 | 55 | 4,8 | 129 | jah
morepic-1 morepic-2 video-1 video-2 video-3

Korvrenn GR-Magic® 55 A2

Artikli nr. 6001078 | EAN 4012196101771

3000 mm
55 mm
Toote kirjeldus

Toote kirjeldus

Magic ühendusega korvrenn küljekõrgusega 55 mm.
Magnetiline varjestussummutus ilma kaaneta 15 dB, kaanega 25 dB.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksamaa
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • Toime tagamise klass E30
  • Toimetagamisklass E60ja
  • Toime tagamise klass E90
Tehnilised andmed

Tehnilised andmed

Integreeritud eraldusriiul ilma
kaablikandursüsteemi liitmiku tüüp Klõpskinnitus
Kasulik ristlõige 129 cm²
Kasulik ristlõige 12900 mm²
Koormuskatsetüüp standardi IEC 61537 kohaselt II tüüp
Kruvideta ühendus jah
Materjal Roostevaba teras 1.4301
Mõõde 55x300x3000
Pinnakate hele, järeltöödeldud
Profiili kuju U-kuju
Roostevaba teras, peitsitud jah
Toimetagamine jah
Traadi läbimõõt 4,8 mm
Tuletõkestus Funktsiooni tagamise kaablispetsiifilised kandekonstruktsioonid
Ühenduse teostus intergreeritud jätkuelement

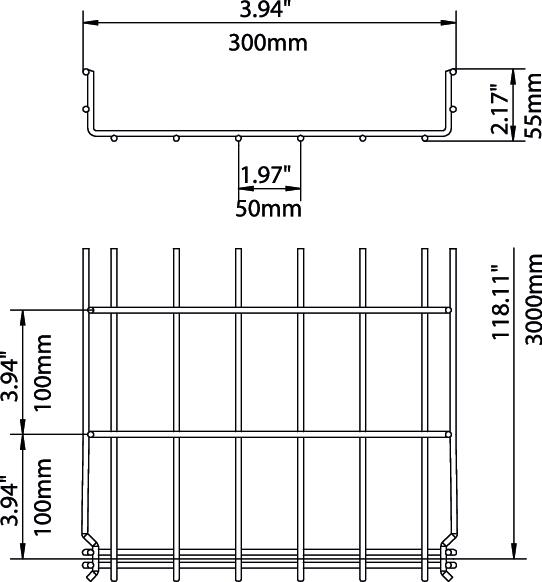

Mõõtmed

Kõrgus 2,17 in
Kõrgus 55 mm
Laius 11,81 in
Laius 300 mm
Mõõt B 300 mm
Mõõt H 58 mm
Pikkus 3000 mm

Koormused

Tugedevaheline kaugus 1,0 m 0,7 kN/m
Tugedevaheline kaugus 1,5 m 0,5 kN/m
Tugedevaheline kaugus 2,0 m 0,25 kN/m
Tugedevaheline kaugus 2,5 m 0,2 kN/m

Tehnilised andmed

Korvrenni GRM 55 VA koormusdiagramm

Korvrenni GRM 55 VA koormusdiagramm
  • Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
  • Tugilaius m Tugilaius m
  • Tala läbipaine mm lubatava kN/m juures Tala läbipaine mm lubatava kN/m juures
  • Koormusskeem katsetamisel Koormusskeem katsetamisel
  • Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm) Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
  • Tala läbipaindekõver sõltuvalt tugede vahekaugusest Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Laius Kõrgus Traadi läbimõõt Kasulik ristlõige Toimetagamine Artikli nr. Kogus kl. VKE
GRM 55 50 A2 3000 mm 50 mm 55 mm 3,9 mm 16 cm² jah 6001070
3 m
GRM 55 100 A2 3000 mm 100 mm 55 mm 3,9 mm 40 cm² jah 6001072
3 m
GRM 55 150 A2 3000 mm 150 mm 55 mm 3,9 mm 63 cm² jah 6001074
3 m
GRM 55 200 A2 3000 mm 200 mm 55 mm 3,9 mm 87 cm² jah 6001076
3 m
GRM 55 300 A2 3000 mm 300 mm 55 mm 4,8 mm 129 cm² jah 6001078
3 m
GRM 55 400 A2 3000 mm 400 mm 55 mm 4,8 mm 175 cm² jah 6001080
3 m
GRM 55 500 A2 3000 mm 500 mm 55 mm 4,8 mm 220 cm² ei 6001082
3 m
GRM 55 600 A2 3000 mm 600 mm 55 mm 4,8 mm 265 cm² ei 6001085
3 m
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Kaas korvrennile, lukustuv A2 Kaas korvrennile, lukustuv A2 DGRR 300 A2 6001868
3 m
Nurgaühendus A2 Nurgaühendus A2 GEV 36 A2 6016731
20 Tükki

Paigalduse tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Eraldusriiul 45 A2 Eraldusriiul 45 A2 TSG 45 A2 6062025
3 m
Klamber eraldusriiuli kinnitamiseks Klamber eraldusriiuli kinnitamiseks KS GR A2 6062282
30 Tükki
Kaablite allaviiguplaat A2 Kaablite allaviiguplaat A2 KAB GR A2 6220145
10 Tükki
