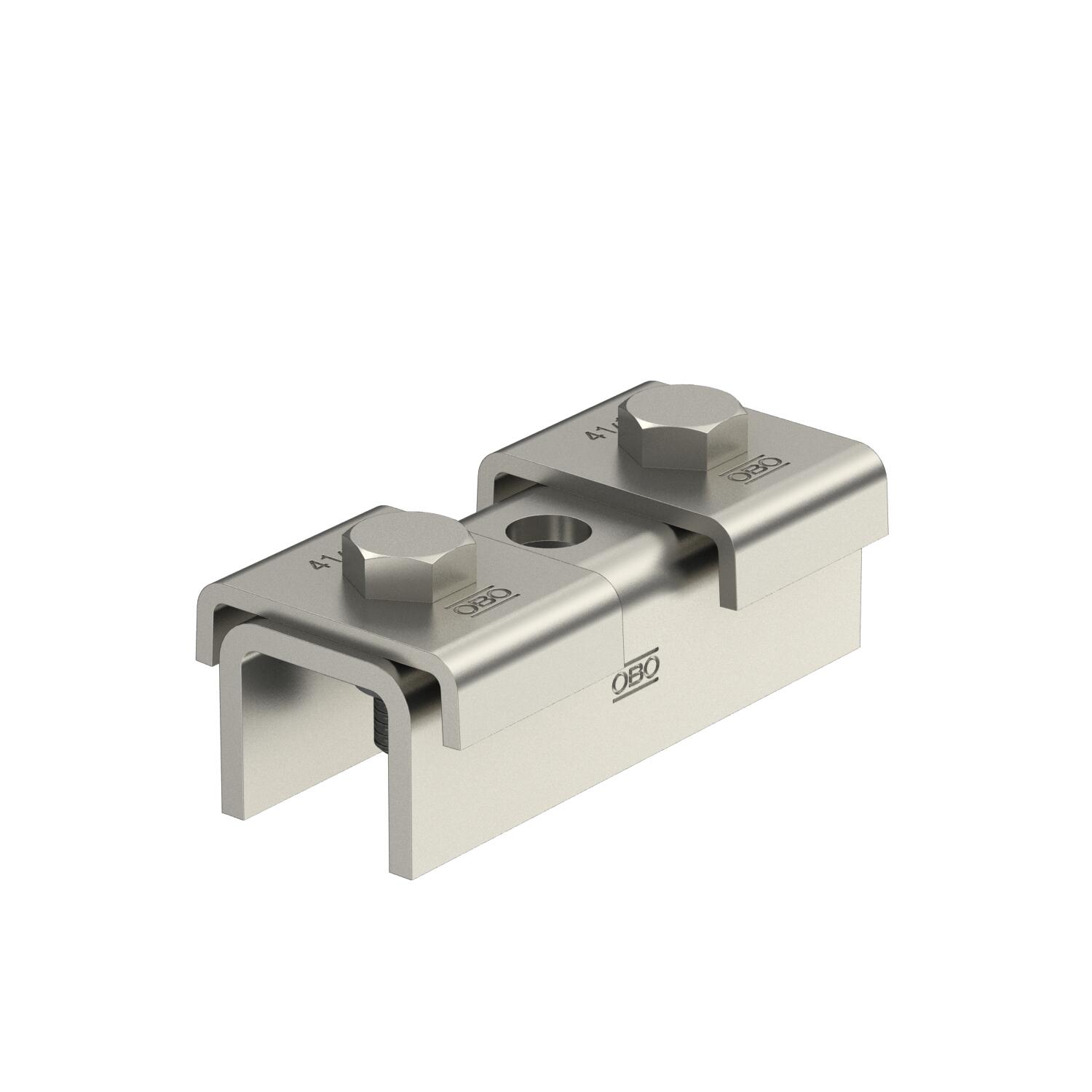

Profiillati jätk SV, 3 auguga A2

Type SVE 41 A2

Item no. 1123126

EAN 4012195939238

Tooteleht (PDF)

REACH Vastavusdeklaratsioon (PDF)

RoHS Vastavusdeklaratsioon (PDF)

Vastavusdeklaratsioon (PDF)

Show all variants

Item no. / Type

1123126 / SVE 41 A2

Pikkus

100 mm

Laius

47 mm

Materjali paksus

4 mm

Smallest selling unit: 10 Tükki

Tükki

Description

Siiniliitmik on ette nähtud montaažisiini MS 4141 pikendusena. Selle ühenduse saab teha lihtsalt ja kindlalt ehitusplatsil või valmistada ette töökojas.
On tagatud, et siiniliitmiku piirkonnas ei teki nõrka kohta. Siinkohal kehtivad montaažisiini staatilised väärtused.

Tarnekomplekt:
Hoideplekid (tüüp 4141) ja sobivad kuuskantpoldid on lahtiselt kaasa pandud.

Technical data

Mõõtmed

Pikkus	100 mm
Laius	47 mm
Kõrgus	39,4 mm

Tehnilised andmed

Roostevaba teras, peitsitud	ei
Ava laius	22 mm
Materjali paksus	4 mm
Staatiline väärtus A	2,97 cm²
Staatiline väärtus Iy	6,05 cm⁴
Staatiline väärtus Iz	9,01 cm⁴
Staatiline väärtus Wy	2,91 cm³
Staatiline väärtus Wz	4,4 cm³
Ava suurus	12
Profiili kuju	C-profiil
Perforatsiooni tüüp	Tagakülg perforeeritud
Puuravade vahekaugus keskelt	60 mm
Koos kruvitarvikutega	jah
Mudel	Aukudega
Sobib profiilivormidega	U-profiil
ROHS vastavus	jah
Mõõde	100x4mm
Pinnakate	hele, järeltöödeldud
Materjal	Roostevaba teras 1.4301
Tooteseeria	Rail system

Environmental Data

CO2 jalajälg (GWP) hällist väravani	2,5997 kg CO2e / 1 Tükk
CO₂ Footprint (GWP)	2,5997 kg CO₂e
Determination date of CO2 value	2025-05-14T00:00:00.000+0200
Declared Unit	Units
Declared Unit Quantity	1
