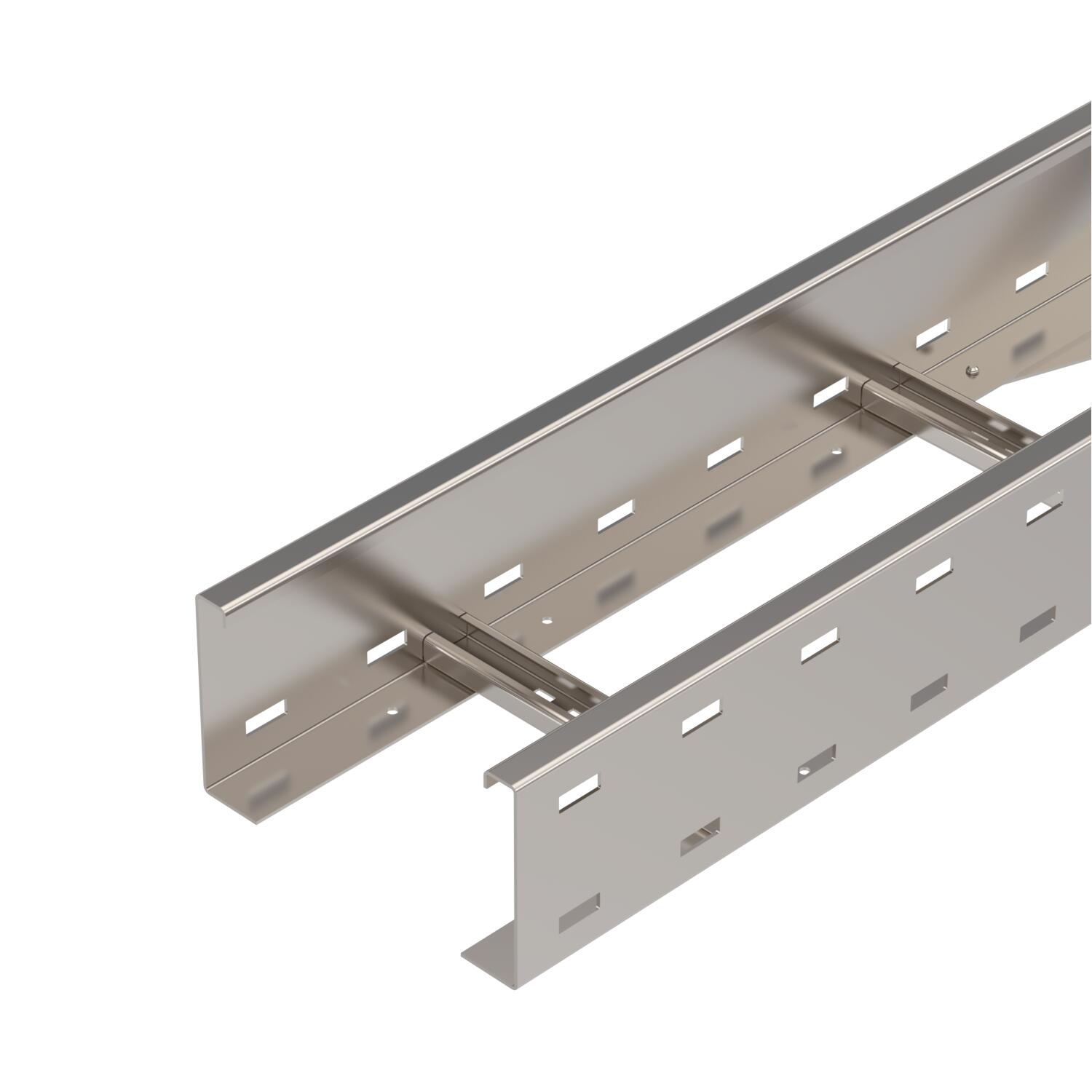

Tugevdatud kaabliredel WKLG 110 A2
Artikli nr. 6311202 | EAN 4012195037262
- Toote kirjeldus
-
Toote kirjeldusPerforeeritud küljetalaga ja 110 mm -kõrgusega tugevdatud kaabliredel. Kaablite kinnitamine U-klambriga 2056.
Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.
Pikiühendus WRVL 110 tuleb eraldi tellida.
-
- Tehnilised andmed
-
Tehnilised andmed
Kasulik ristlõige 18600 mm² Kasulik ristlõige 186 cm² Külgprofiili teostus Profiil (avatud) Külje perforatsioon jah Materjal Roostevaba teras 1.4301 Mõõde 110x200x6000 Mõõtmed 110x200 Pika sildega teostus jah Pinnakate hele, järeltöödeldud Pulga kinnitus täisneeditud Pulkade teostus Perforeeritud profiil Roostevaba teras, peitsitud ei Tala paksus 2 mm Toimetagamine ei Värv roostevaba teras Mõõtmed

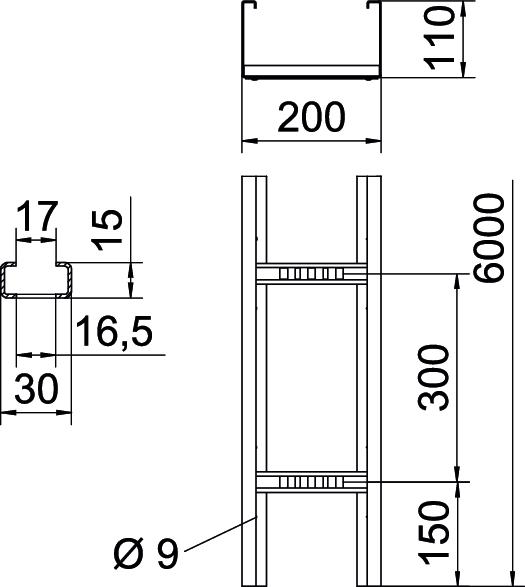

Haruprao suurus 17,00 Kõrgus 110 mm Laius 200 mm Mõõt B 200 mm Mõõt L 6000 mm Pikkus 6000 mm Koormused
Tugedevaheline kaugus 3,0 m 2,3 kN/m Tugedevaheline kaugus 3,5 m 1,9 kN/m Tugedevaheline kaugus 4,0m 1,6 kN/m Tugedevaheline kaugus 4,5 m 1,33 kN/m Tugedevaheline kaugus 5,0 m 1,1 kN/m Tugedevaheline kaugus 6,0 m 0,8 kN/m Tugikaugus 7,0 m 0,4 kN/m CO2 jalajälg (Product Carbon Footprint)
CO2 jalajälg (GWP) hällist väravani 28,2061 kg CO2e / 1 Meeter CO₂ Footprint (GWP) 28,2061 kg CO₂e Declared Unit (LCA) Metres Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Tehnilised andmed
Tugevdatud kaabliredeli WKLG 110 koormusdiagramm.
- Kõik tüübid
-
Süsteemi tarvikud
Rohkem Tüüp Artikli nr. Kogus kl. VKE
Kaas pöördriiviga A2
WDRL 1116 20 A2 6227360 3 m
Jätk A2
WRVL 110 A2 6091229 2 Tükki
Nurkühendus A2
WRWVK 110 A2 6091393 2 Tükki
Kaitsekate
SKHW 110 OR 6310398 20 Paar
Liigendühendus A2
WRGV 110 A2 6091338 2 Tükki
Eraldusriiul 85 A2
TSG 85 A2 6062173 3 m
90° poogen 110 A2
WLB 90 112 A2 6312539 1 Tükki - Allalaadimised
-
Tooteleht WKLG 1120 A2 / 6311202 , 0.28MB , pdfEÜ vastavusdeklaratsioon WKLG 1120 A2 / 6311202 , 0.13MB , pdfUK-vastavusdeklaratsioonid WKLG 1120 A2 / 6311202 , 0.09MB , pdfREACH Vastavusdeklaratsioon WKLG 1120 A2 / 6311202 , 0.12MB , pdfRoHS Vastavusdeklaratsioon WKLG 1120 A2 / 6311202 , 0.12MB , pdfKeskkonnatootedeklaratsioon (EPD) WKLG 1120 A2 / 6311202 , 2.03MB , pdfMontaažijuhend Wide span cable ladders , 7.96MB , pdf
