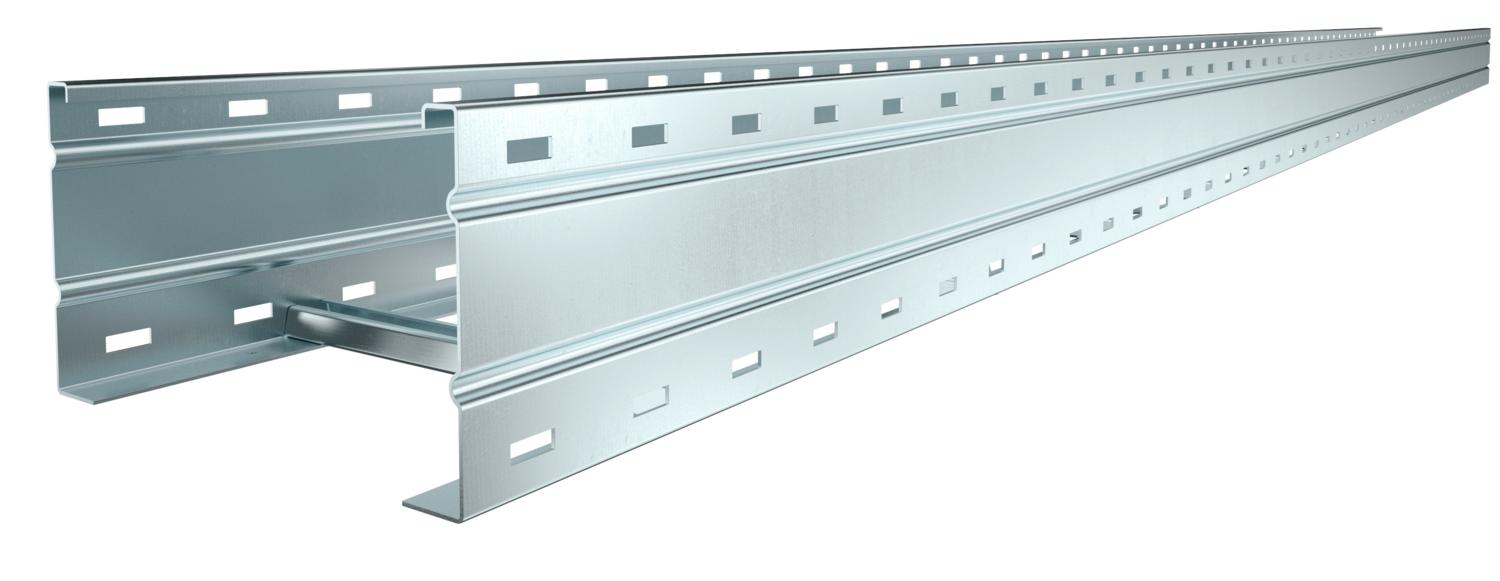

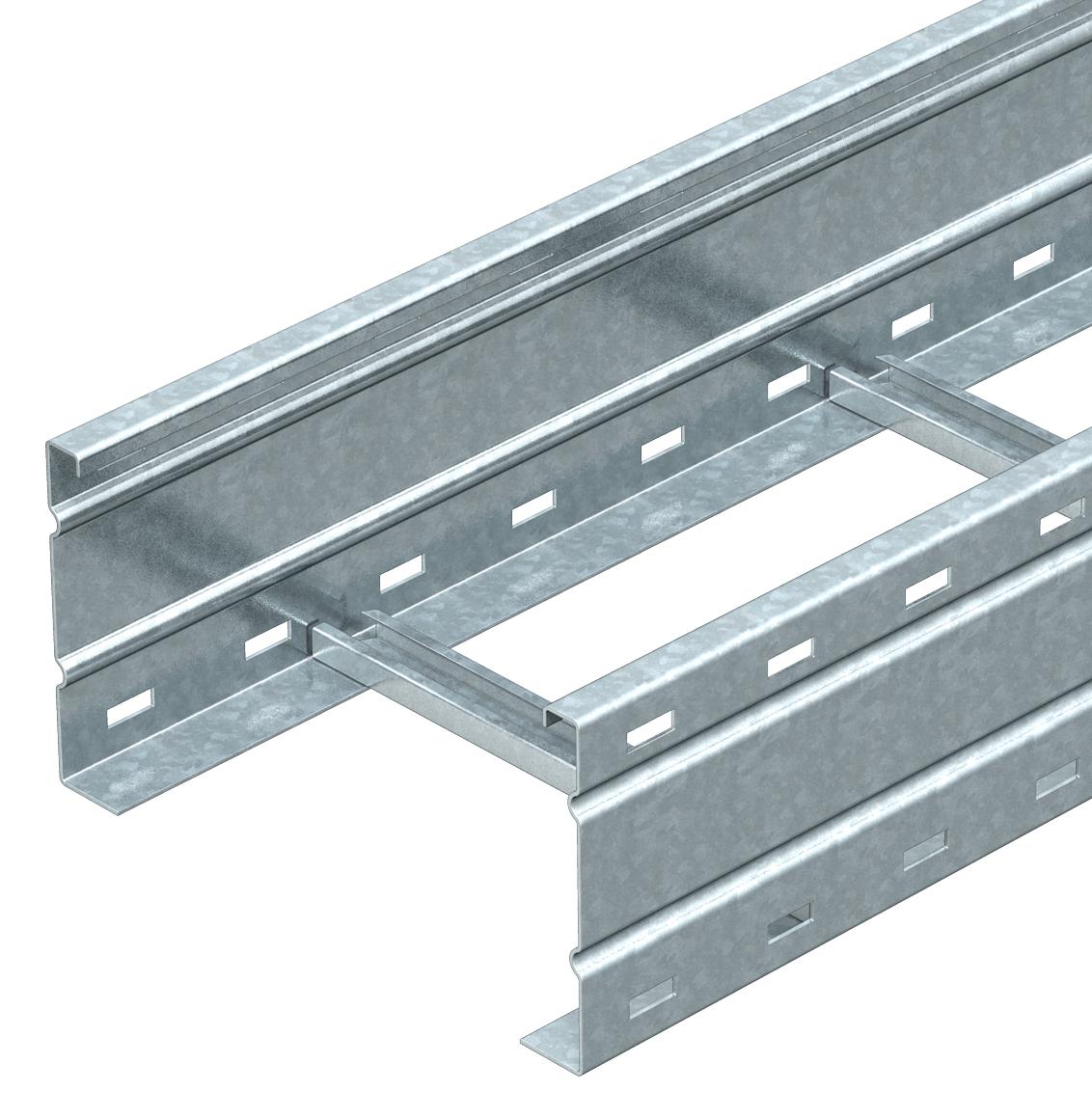

Tugevdatud kaabliredel WKLG 160 FS

Artikli nr. 6227023 | EAN 4012196169092

Artikli nr. / Tüüp

Pikkus	6000 mm

Laius

Tala paksus	2 mm

Toimetagamine	ei

Toote kirjeldus

Toote kirjeldus

Tugevdatud kaabliredel küljekõrgusega 160mm, perforeeritud küljetalaga. Kaablite kinnitamine U-klambriga 2056.
Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.

Pikiühendus WRV 160 tuleb eraldi tellida.

Tehnilised andmed

Tehnilised andmed

Kasulik ristlõige	28200 mm²
Kasulik ristlõige	282 cm²
Külje perforatsioon	jah
Materjal	Teras
Mõõde	160x200x6000
Mõõtmed	160 x 200
Pika sildega teostus	jah

Pinnakate	kuumtsingitud lintmeetodil
Pulga kinnitus	täisneeditud
Pulkade teostus	Perforeerimata profiil
Roostevaba teras, peitsitud	ei
Tala paksus	2 mm
Toimetagamine	ei
Värv	tsink

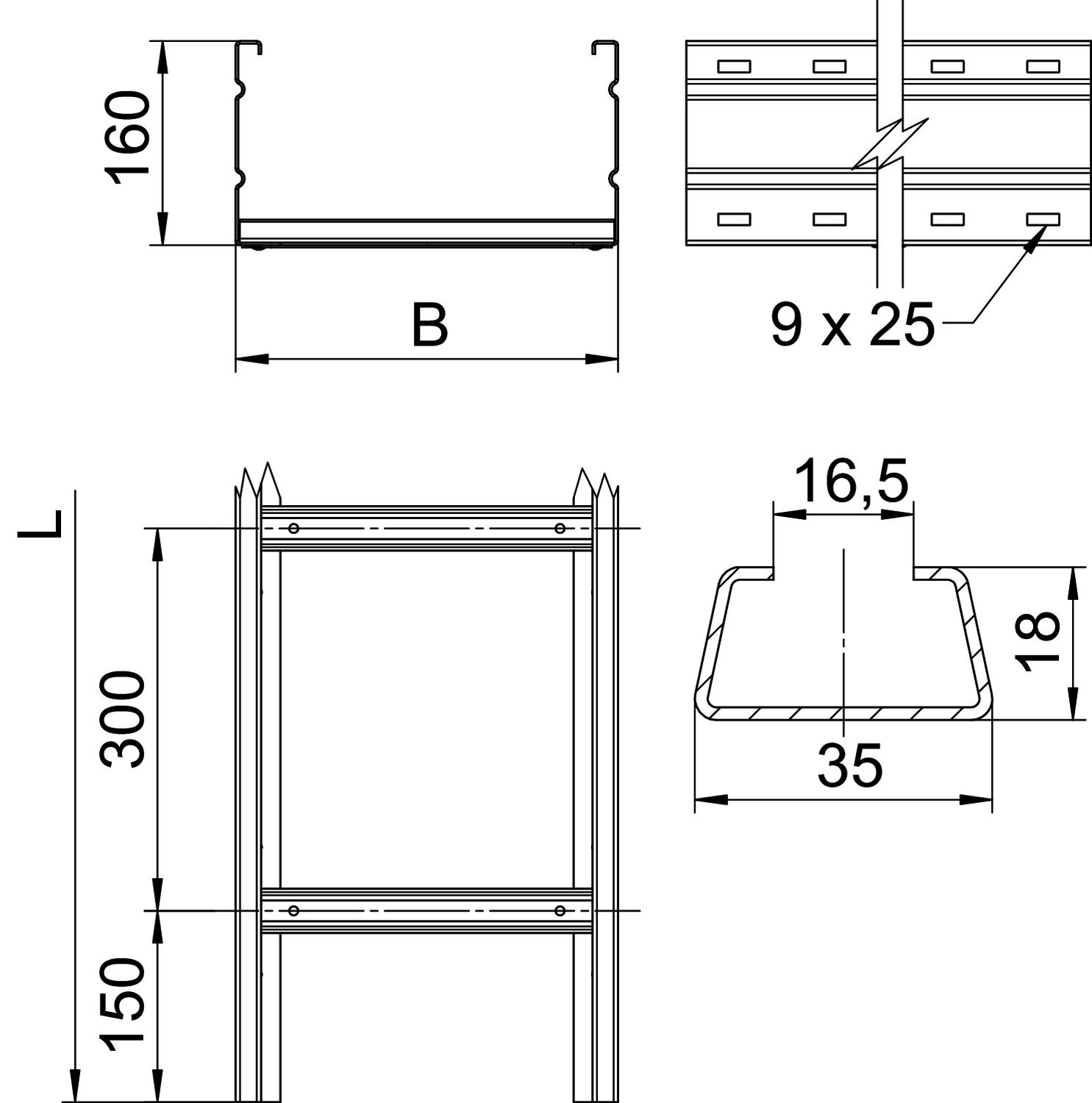

Mõõtmed

Haruprao suurus	16,50
Kõrgus	160 mm
Laius	200 mm

Mõõt B	200 mm
Mõõt L	6000 mm
Pikkus	6000 mm

Koormused

Tugedevaheline kaugus 3,0 m	2,9 kN/m
Tugedevaheline kaugus 3,5 m	2,59 kN/m
Tugedevaheline kaugus 4,0m	2,3 kN/m
Tugedevaheline kaugus 4,5 m	2,04 kN/m

Tugedevaheline kaugus 5,0 m	1,8 kN/m
Tugedevaheline kaugus 6,0 m	1,4 kN/m
Tugedevaheline kaugus 8,0 m	0,7 kN/m
Tugikaugus 7,0 m	1 kN/m

CO2 jalajälg (Product Carbon Footprint)

CO2 jalajälg (GWP) hällist väravani	17,6987 kg CO2e / 1 Meeter
CO₂ Footprint (GWP)	17,6987 kg CO₂e
Declared Unit (LCA)	Metres

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Tehnilised andmed

Tugevdatud kaabliredeli (tüüp WKLG 160) koormusdiagramm.

Kõik tüübid

Kõik tüübid

Tüüp	Pikkus	Laius	Tala paksus	Toimetagamine	Artikli nr.	Kogus	kl. VKE
WKLG 1620 FS	6000 mm	200 mm	2 mm	ei	6227023	m	6 m
WKLG 1630 FS	6000 mm	300 mm	2 mm	ei	6227031	m	6 m
WKLG 1640 FS	6000 mm	400 mm	2 mm	ei	6227058	m	6 m
WKLG 1650 FS	6000 mm	500 mm	2 mm	ei	6227066	m	6 m
WKLG 1660 FS	6000 mm	600 mm	2 mm	ei	6227074	m	6 m

Tarvik

Süsteemi tarvikud

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
Kaas pöördriiviga FS	WDRL 1116 20 FS	6227422	m	3 m
Jätk FS	WRVL 160 FS	6227708	Tükki	2 Tükki
Nurkühendus 160 FS	WRWVK 160 FS	6227832	Tükki	2 Tükki
45 °-nurkühendus, sisemine 160 FS	WRWV 160 I FS	6227902	Tükki	1 Tükki
45°-nurkühendus, välisnurk 160 FS	WRWV 160 A FS	6227856	Tükki	1 Tükki
Liigendühendus FS	WRGV 160 FS	6227953	Tükki	2 Tükki
Eraldusriiul 110 FS	TSG 110 FS	6062122	m	3 m

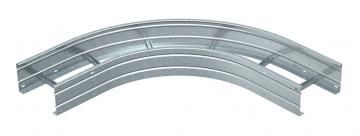

90° poogen 160 FS	WLB 90 162 FS	6229336	Tükki	1 Tükki
T-hargmik 160 FT	WLT 1620 FT	6229727	Tükki	1 Tükki
