Tugevdatud kaabliredel WKLG 160 FT 6000 | 200 | 2 | ei
morepic-1 morepic-2 morepic-3 video-1 video-2

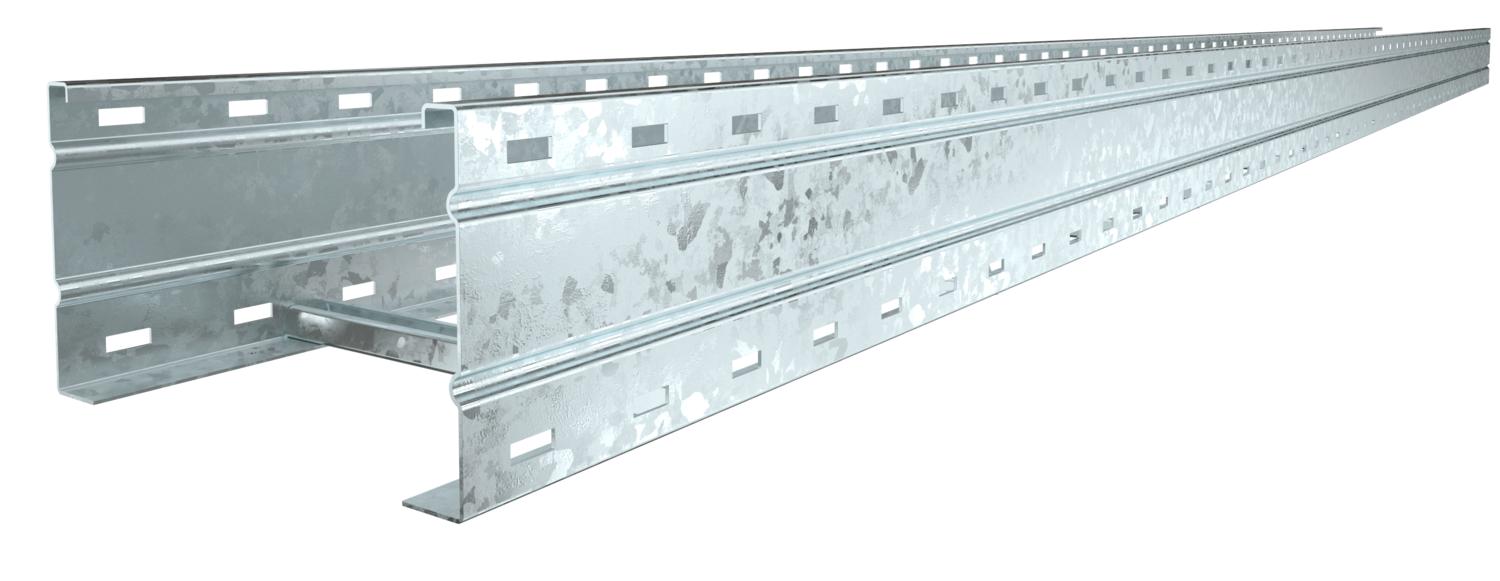

Tugevdatud kaabliredel WKLG 160 FT

Artikli nr. 6227120 | EAN 4012196169399

6000 mm
2 mm
ei
Toote kirjeldus
Toote kirjeldus
Tugevdatud kaabliredel küljekõrgusega 160mm, perforeeritud küljetalaga. Kaablite kinnitamine U-klambriga 2056.
Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.

Pikiühendus WRV 160 tuleb eraldi tellida.

  • Magnetiline varjestussummutus
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • UKCA vastavusdeklaratsioon
  • Tugevdatud kaabliredel, küljekõrgus 160 mm
  • Toote keskkonnadeklaratsioon (EPD)
  • CO₂ jalajälg (PCF)
Tehnilised andmed

Tehnilised andmed

Kasulik ristlõige 282 cm²
Kasulik ristlõige 28200 mm²
Külje perforatsioon jah
Materjal Teras
Mõõde 160x200x6000
Mõõtmed 160 x 200
Pika sildega teostus jah
Pinnakate Kuumtsingitud kastmismeetodil
Pulga kinnitus täisneeditud
Pulkade teostus Perforeerimata profiil
Roostevaba teras, peitsitud ei
Tala paksus 2 mm
Toimetagamine ei
Värv tsink

Mõõtmed

Haruprao suurus 16,50
Kõrgus 160 mm
Laius 200 mm
Mõõt B 200 mm
Mõõt L 6000 mm
Pikkus 6000 mm

Koormused

Tugedevaheline kaugus 3,0 m 2,9 kN/m
Tugedevaheline kaugus 3,5 m 2,59 kN/m
Tugedevaheline kaugus 4,0m 2,3 kN/m
Tugedevaheline kaugus 4,5 m 2,04 kN/m
Tugedevaheline kaugus 5,0 m 1,8 kN/m
Tugedevaheline kaugus 6,0 m 1,4 kN/m
Tugedevaheline kaugus 8,0 m 0,7 kN/m
Tugikaugus 7,0 m 1 kN/m

CO2 jalajälg (Product Carbon Footprint)

CO2 jalajälg (GWP) hällist väravani 16,6798 kg CO2e / 1 Meeter
CO₂ Footprint (GWP) 16,6798 kg CO₂e
Declared Unit (LCA) Metres
Declared Unit Quantity (LCA) 1
Determination date of CO2 value 2025-05-14T00:00:00.000+0200

Tehnilised andmed

Tugevdatud kaabliredeli (tüüp WKLG 160) koormusdiagramm.

Tugevdatud kaabliredeli (tüüp WKLG 160) koormusdiagramm.
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Laius Tala paksus Toimetagamine Artikli nr. Kogus kl. VKE
WKLG 1620 FT 6000 mm 200 mm 2 mm ei 6227120
6 m
WKLG 1630 FT 6000 mm 300 mm 2 mm ei 6227139
6 m
WKLG 1640 FT 6000 mm 400 mm 2 mm ei 6227147
6 m
WKLG 1650 FT 6000 mm 500 mm 2 mm ei 6227155
6 m
WKLG 1660 FT 6000 mm 600 mm 2 mm ei 6227163
6 m
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Kaas pöördfiksaatoriga DD Kaas pöördfiksaatoriga DD WDRL 1116 20 DD 6227600
3 m
Jätk FT Jätk FT WRVL 160 FT 6227716
2 Tükki
Nurkühendus 160 A2 Nurkühendus 160 A2 WRWVK 160 A2 6227836
2 Tükki

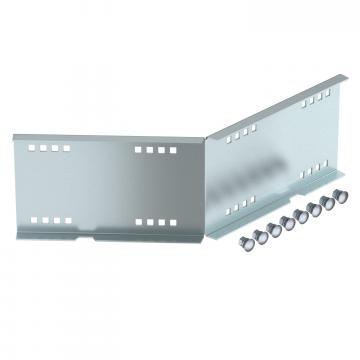

45 °-nurkühendus, sisemine FT 45 °-nurkühendus, sisemine FT WRWV 160 I FT 6227910
1 Tükki
45°-nurkühendus, välisnurk 160 FT 45°-nurkühendus, välisnurk 160 FT WRWV 160 A FT 6227864
1 Tükki

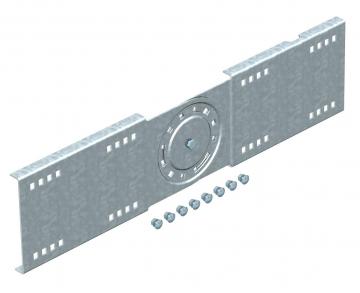

Liigendjätk FT Liigendjätk FT WRGV 160 FT 6227961
2 Tükki
Eraldusriiul 110 DD Eraldusriiul 110 DD TSG 110 DD 6062335
3 m
90° poogen 160 FT 90° poogen 160 FT WLB 90 162 FT 6229425
1 Tükki
