Tugevdatud kaablirenn WKSG 160 FT ei | 6000 | 200 | 2
morepic-1 morepic-2 morepic-3

Tugevdatud kaablirenn WKSG 160 FT

Artikli nr. 6098550 | EAN 4012196810734

ei
6000 mm
2 mm
Toote kirjeldus
Toote kirjeldus
Tugevdatud kaablirennisüsteem, perforeeritud, küljekõrgusega 160 mm.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.

Pikiühendus WRV 160 tuleb eraldi tellida.

  • Magnetiline varjestussummutus
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • UKCA vastavusdeklaratsioon
  • Tugevdatud kaablirenn, küljekõrgus 160 mm
  • Toote keskkonnadeklaratsioon (EPD)
  • CO₂ jalajälg (PCF)
Tehnilised andmed

Tehnilised andmed

kaablikandursüsteemi liitmiku tüüp kruvitud
kasulik pikkus 6000 mm
Kasulik ristlõige 302 cm²
Kasulik ristlõige 30200 mm²
Külje perforatsioon jah
Magnetiline sulgemine ilma kaaneta 20 dB
Magnetiline sulgemine kaanega 50 dB
Materjal Teras
Mõõde 160x200x6000
Mõõtmed 200x6000
Paigaldusperforeering põhjas jah
Pika sildega teostus jah
Pinnakate Kuumtsingitud kastmismeetodil
Pleki paksus 2 mm
Roostevaba teras, peitsitud ei
Toimetagamine ei
Ühenduse teostus ilma jätkuelemendita
Värv tsink

Mõõtmed

Kõrgus 160 mm
Laius 200 mm
Mõõt B 200 mm
Mõõt L 6000 mm
Pikkus 6000 mm

Koormused

Tugedevaheline kaugus 3,0 m 2,9 kN/m
Tugedevaheline kaugus 3,5 m 2,59 kN/m
Tugedevaheline kaugus 4,0m 2,3 kN/m
Tugedevaheline kaugus 4,5 m 2,04 kN/m
Tugedevaheline kaugus 5,0 m 1,8 kN/m
Tugedevaheline kaugus 6,0 m 1,4 kN/m
Tugedevaheline kaugus 8,0 m 0,7 kN/m
Tugikaugus 7,0 m 1 kN/m

CO2 jalajälg (Product Carbon Footprint)

CO2 jalajälg (GWP) hällist väravani 19,278 kg CO2e / 1 Meeter
CO₂ Footprint (GWP) 19,278 kg CO₂e
Declared Unit (LCA) Metres
Declared Unit Quantity (LCA) 1
Determination date of CO2 value 2025-05-14T00:00:00.000+0200

Tehnilised andmed

Tugevdatud kaablirenni (tüüp WKSG 160) koormusdiagramm

Tugevdatud kaablirenni (tüüp WKSG 160) koormusdiagramm
Kõik tüübid

Kõik tüübid

Tüüp Toimetagamine Pikkus Laius Pleki paksus Artikli nr. Kogus kl. VKE
WKSG 162 FT ei 6000 mm 200 mm 2 mm 6098550
6 m
WKSG 163 FT ei 6000 mm 300 mm 2 mm 6098554
6 m
WKSG 164 FT ei 6000 mm 400 mm 2 mm 6098558
6 m
WKSG 165 FT ei 6000 mm 500 mm 2 mm 6098562
6 m
WKSG 166 FT ei 6000 mm 600 mm 2 mm 6098566
6 m
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Kaas pöördfiksaatoriga DD Kaas pöördfiksaatoriga DD WDRL 1116 20 DD 6227600
3 m
Jätk FT Jätk FT WRVL 160 FT 6227716
2 Tükki
45 °-nurkühendus, sisemine FT 45 °-nurkühendus, sisemine FT WRWV 160 I FT 6227910
1 Tükki
45°-nurkühendus, välisnurk 160 FT 45°-nurkühendus, välisnurk 160 FT WRWV 160 A FT 6227864
1 Tükki
Ühendusplaat DD Ühendusplaat DD SSLB 200 DD 7070314
20 Tükki
Liigendjätk FT Liigendjätk FT WRGV 160 FT 6227961
2 Tükki
90°-poogen 160 FT 90°-poogen 160 FT WRB 90 162 FT 6098730
1 Tükki

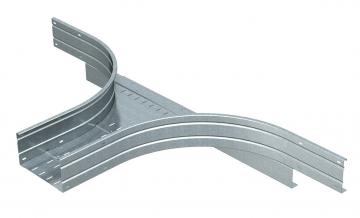

Hargnemisühendus 160 FT Hargnemisühendus 160 FT WRAA 162 FT 6098827
1 Tükki

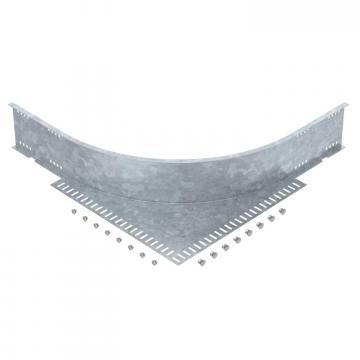

Nurga ühendustükk 160 FT Nurga ühendustükk 160 FT WEAS 160 FT 6098864
1 Tükki
Eraldusriiul 110 DD Eraldusriiul 110 DD TSG 110 DD 6062335
3 m
