Quick-Pipe-süsteem – lahtivõetav ja kokkupandav kiireteks pinnapealseteks installatsioonideks.
Ideaalne lahendus kiirete installatsioonide ja järelpaigalduste puhul

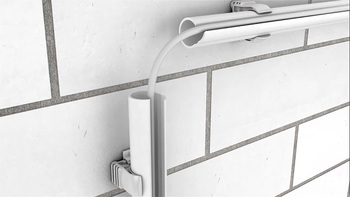

Quick-Pipe-süsteem ühendab kaablikandesüsteemide eelised ja tavalised elektripaigaldustorud nutikaks süsteemiks pinnapealsetele installatsioonidele.

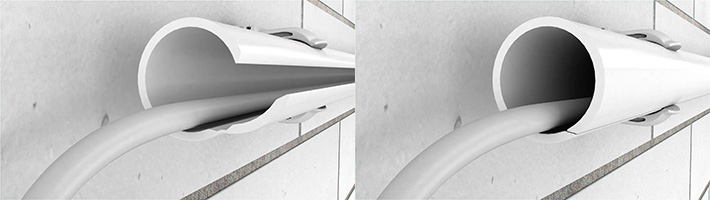

Kaabel ja juhtmed asetatakse lahtivõetud Quick-Pipe-elektripaigaldustorudesse nii nagu avatud kaablikanalisse. Pärast kaablite sisseasetamist pööratakse Quick-Pipe Quick-klambri sees ning lukustatakse kindlalt. Võimalikud on ka probleemideta järelpaigaldused, kuna Quick-Pipe-toru saab uuesti avada seda lihtsalt keerates.
Kõik Quick-Pipe süsteemikomponendid, nagu 90°-poognad, T-hargmikud ja ühendusjätkud, on saadaval neljas meetersuuruses: M16, M20, M25 ja M32. Te võite Quick-Pipe’i elektriinstallatsioonitorud tellida eraldi 2 meetri pikkusena – või praktilises tervikkomplektis koos sobivate Quick-klambritega.
- Pärast kaabli sisseasetamist pööratakse Quick-Pipe-elektripaigaldustoru lihtsalt Quick-klambri sees ja suletakse seeläbi tihedalt ja kindlalt. Võimalik on ka probleemideta järelpaigaldus.
- Quick-Pipe koosneb pehmetest ülielastsetest koostisosadest ning te saate Quick-Pipe elektripaigaldustoru nii tihti avada ja sulgeda, kui soovite.
- Kõik elektripaigaldustorud ja Quick-Pipe-süsteemi lisadetailid on katsetatud standardi DIN EN 50085-1 VDE kohaselt.
Üksteisega kokkupandavad lisadetailid – usaldusväärne kaablite ja juhtmete kaitse kaitseklassiga IP44.
Kahest poolest koosnevad Quick-Pipe lisadetailid pannakse üksteisega lihtsalt kokku ning ühendatakse tavapäraste elektripaigaldustorudega kiiresti ja raskusteta. Järelpaigaldamise korral saab lisadetaile uuesti probleemideta lahti võtta – lihtsalt keerake kruvikeerajat avapilus ja ongi valmis. Kui Quick-Pipe elektripaigaldustorud ja lisadetailid kinnitatakse Quick-klambritega, on Quick-Pipe-süsteem kaitstud kaitseklassiga IP44.

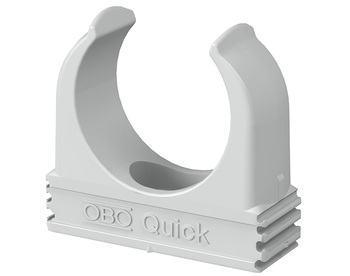

Quick-klambrid on ideaalne kinnitus Quick-Pipe süsteemi puhul. Tänu reastamissüsteemile saate Quick-klambreid muretult üksteisega ühendada ja ainuüksi ühe puurimisega paigaldada kuni kolm klambrit.
Quick-klamber-lööktüüblitega 910 SD-Q 6 × 40 kinnitatakse Quick-klambrid eriti tõhusalt ja aegasäästvalt. Klamber ja tüübel lüüakse koos sisse – jääb ära aeganõudev kruvi sissekeeramine.
Uuenduslikud klemmklambrid sobivad kaablitele läbimõõduga 15,5–63 mm, samuti kõigile M16 kuni M63 meetermõõdustikus torudele. Kõrge, kuni 230 N toru väljatõmbeväärtus tagab süsteemi kindla püsimise seintes ja lagedes.

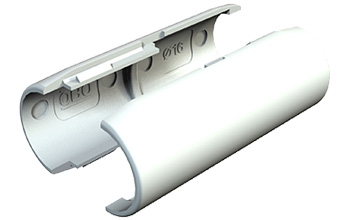

Quick-Pipe-renntoru jätk ühendab kaks Quick-Pipe-elektripaigaldustoru kiiresti ja usaldusväärselt.

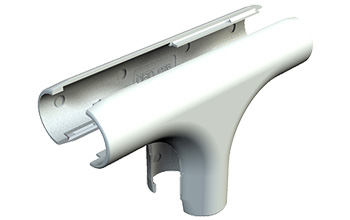

Ka T-hargmikud ei ole Quick-Pipe T-ühendusega mitte mingi probleem – asetage lihtsalt elektripaigaldustorude peale, vajutage kokku ja valmis!

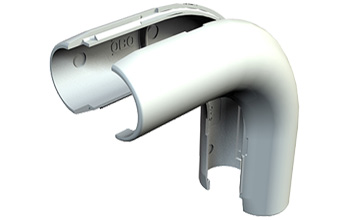

90° Quick-Pipe renntoru poogna kuju sobib ideaalselt sise- ja välisnurkade paigalduseks.

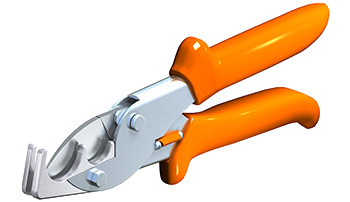

Quick-Pipe kääridega saab Quick-Pipe elektripaigaldustorud läbimõõduga M16 kuni M32 täpselt ja servadeta maha lõigata.
