BET katsetuskeskus: Kontrollitud kvaliteet
OBO tooted tagavad kõrgeima kvaliteedi. Selle tagamiseks tugineme lisaks põhjalikele majavälistele katsetustele ka oma BET katsetuskeskusele. Siin pannakse OBO toodete kvaliteet, vastupidavus ja kandevõime proovile ulatuslike uuringute ja katsetega. Meie kõrgelt kvalifitseeritud spetsialistid kontrollivad siin muuhulgas piksekaitsekomponente, piksekaitsekonstruktsioone ja liigpingekaitseseadmeid. Siin uuritakse teaduslikust vaatenurgast ka piksega seotud ilmingute mõju.
Teiseks keskendume kaablikandesüsteemide kandevõime ja vastupidavuse katsetamisele. OBO katsetuskeskuse tipptasemel katsesüsteemid võimaldavad teha tonne kaaluvaid koormussimulatsioone. OBO insenerid ei tee erisuguseid katseid siin mitte ainult arenduse käigus vaid ka sertifitseerimiste raames, vastavalt konkreetsetele vajadustele või kliendi erisoovile.
BET katsetuskeskuses katsetatakse hoolikalt ka põrandasiseste süsteemide vastupidavust.
Kiire juurdepääs kogu teie jaoks vajalikule teabele
OBO viib BET katsetuskeskuses läbi järgmisi katsetusi:
- Kaablikandesüsteemid: katsed vastavalt standardile DIN / EN / IEC 61537
- Kaablihaldussüsteemide elektromagnetilised omadused:
Katsed vastavalt standardile DIN / CLC/TS 50659 - Põrandasisesed süsteemid: katsed vastavalt standardile DIN / EN 50085-2-2
- Piksekaitsekomponendid: katsed vastavalt standardile DIN / EN / IEC 62561
- Liigipingekaitseseadmed: katsed vastavalt standardile DIN / EN / IEC 61643
Elektrit juhtivad metallist kaablihaldussüsteemid, mis on integreeritud potentsiaaliühtlustussüsteemi, varjestavad neisse paigutatud kaableid ja juhtmeid elektromagnetiliste häiringuväljade eest.
Varjestuse efektiivsus magnetväljade vastu on määratletud kaablihaldussüsteemide varjestava toimega ja seda mõõdetakse vastavalt standardi DIN / CLC/TS 50659 peatükile 4. Selleks mõõdetakse juhi silmuses magnetvälja poolt indutseeritud häirevoolu kindlaksmääratud paigutuses. Kaablihaldussüsteemi magnetvarjestusel on siis 20-kordne juhtmeahela häirevoolu ja juhtmeahela logaritm ilma kaablihaldussüsteemita juhtmeahela häirevoolu suhtest häirevooluga juhtmeahelas, kui see on kaablihaldussüsteemis.
Ülekandetakistus on elektrit juhtivate metallist kaablihaldussüsteemide teine omadus, mida kasutatakse elektromagnetilise häire hindamiseks.
See tuleneb kindlaksmääratud paigutuse pingelangu ja seda paigutust läbiva häirevoolu suhtest. Tekkiv pingelang on kombinatsioon pingelangust, mis kulgeb piki paigutust kaablihaldussüsteemi häirevoolu tõttu, ja pingelangust, mis on põhjustatud sellest häirevoolust ühes kaablihaldussüsteemi paigaldatud kaablis. Ülekandetakistuse mõõtmine toimub vastavalt standardi DIN / CLC/TS 50659 peatükile 5.
Et tagada kaablikandesüsteemide (KTS) kandevõime, on standardis DIN / EN / IEC 61537 ette nähtud ohutu töökoormuse katsed (SWL) ja määratud kindlaks vastavad katsetamistingimused. BET katsetuskeskuses asub nende katsete läbiviimiseks eraldi KTS-kontrollsüsteem. See on OBO Bettermann poolt välja töötatud ja aastate jooksul on seda pidevalt laiendatud ning kohandatud uute nõudmiste ja tingimustega.

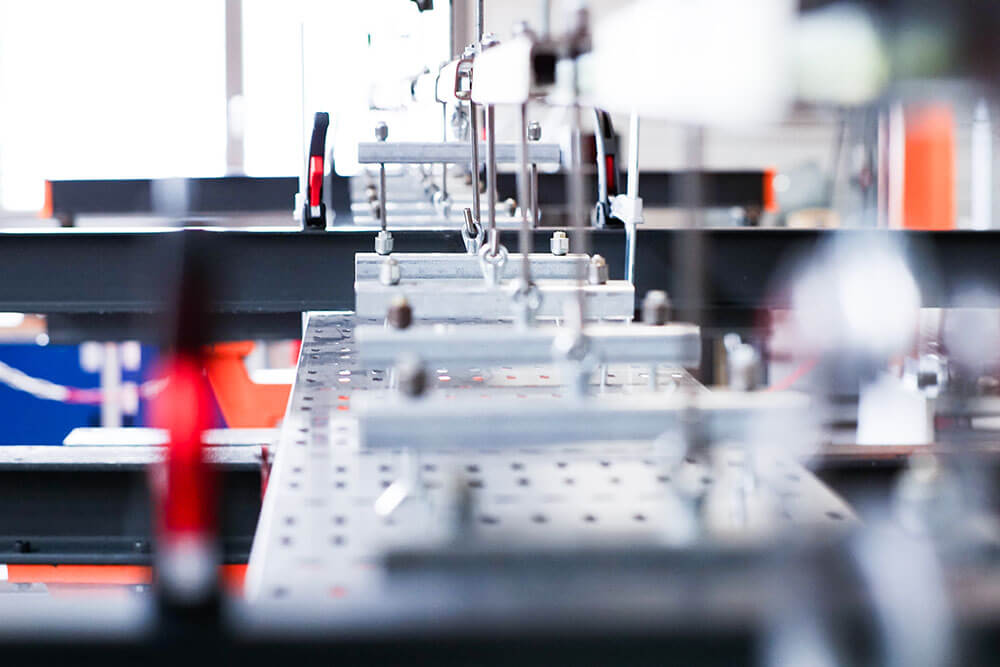

Kaablikandesüsteemid paigaldatakse vastavalt standardile DIN / EN / IEC 61537. Sõltuvalt katsevälja pikkusest avaldatakse proovitavatele objektidele kahe hüdraulilise silindri abil kokku 7 t tõmbejõudu ja kantavat koormust. Seejuures tekkivad deformatsioonid registreeritakse nihkemõõteandurite poolt ja dokumenteeritakse koos rakendatud jõuga kN/m. Kui kaablikandesüsteem pidas koormusele edukalt vastu siis suurendatakse seda koormust 1,7 korda kaitsmaks purunemise eest. Koormusest tulenev deformatsioon registreeritakse.
KTS-kontrollsüsteemiga on võimalik testida koormusi alates 0,05 kN/m kuni 4,9 kN/m. Sealjuures on võimalik läbi viia katsetusi vastavalt standardile DIN / EN / IEC 61537: horisontaalsel ja vertikaalsel tasandil, horisontaalsel kulgemissuunal vastavalt jaotistele 10.3, 10.4 ja 10.5 tugikaugustega
- kuni 7 m mitme sildeavaga kandurkonstruktsioonina
- kuni 15 m ühe sildeavaga kandurkonstruktsioonina

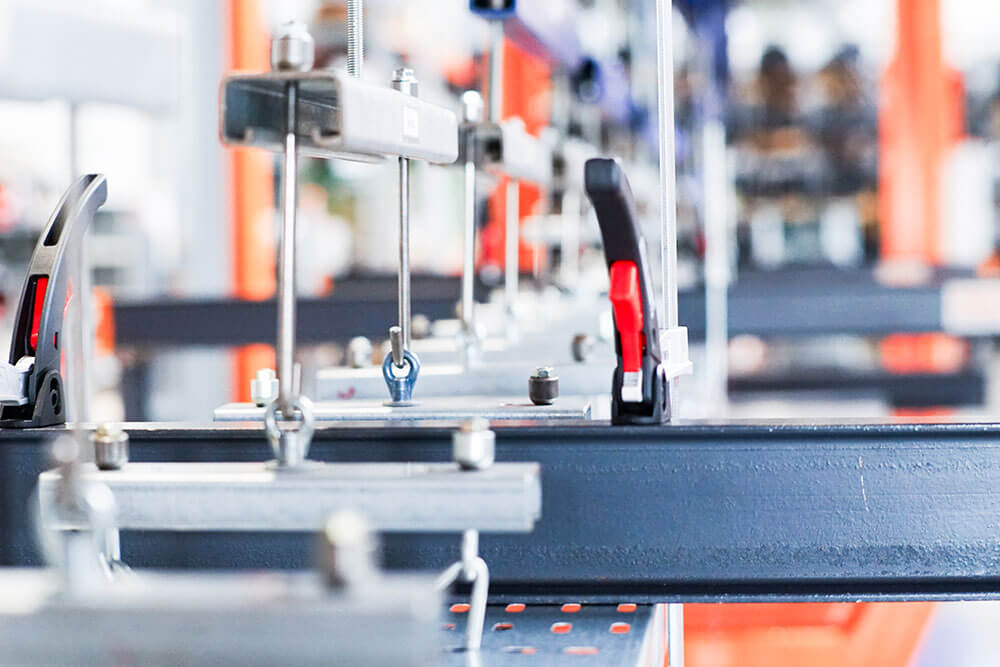

Kaablirennide või kaabliredelite süsteemid ning neid süsteeme toetavad üksikud elemendid (nt kronsteinid ja riputusseadmed) allutatakse vastavalt standardi DIN / EN / IEC 61537 nõuetele ohutule töökoormusele. Katse ajal registreerib KTS-kontrollsüsteem tegeliku jõu ja vastava deformatsiooni. Katsesüsteem on ette nähtud 25 kN tõmbejõule.
Kaablite kandesüsteemide ja kaabliredelisüsteemide mehaanilist tugevust proovitakse löögikatsel pendelvasaraga. BET katsetuskeskuse pendelvasara katseseadmega võib katsetada energiaga kuni 50 J. Vastavalt standardile DIN / EN / IEC 61537 ei ole metallsüsteemide puhul selline katse vajalik.
Teine katse, mida saab läbi viia BET katsetuskeskuses, on kaablikandesüsteemide ja kaabliredelisüsteemide elektrijuhtivuse katse vastavalt standardi DIN / EN / IEC 61537 peatükile 11. Selle eesmärk on potentsiaaliühtlustuse ja maandamise tagamine.
Süsteemi komponente, mis ei kuulu katsestandardi DIN / EN / IEC 61537 kohaselt ühegi korrosiooniklassi alla, saab katsetada soolaudu pihustuskatses soolaudu kambris. Neutraalne soolapihustuskatse (NSS) vastavalt standardile ISO 9227 võimaldab hinnata korrosioonikindlust klassifitseerimata korrosioonikaitse puhul. Seda katset kasutatakse sageli ka sarnaste korrosioonikaitsetüüpide võrdlemiseks.

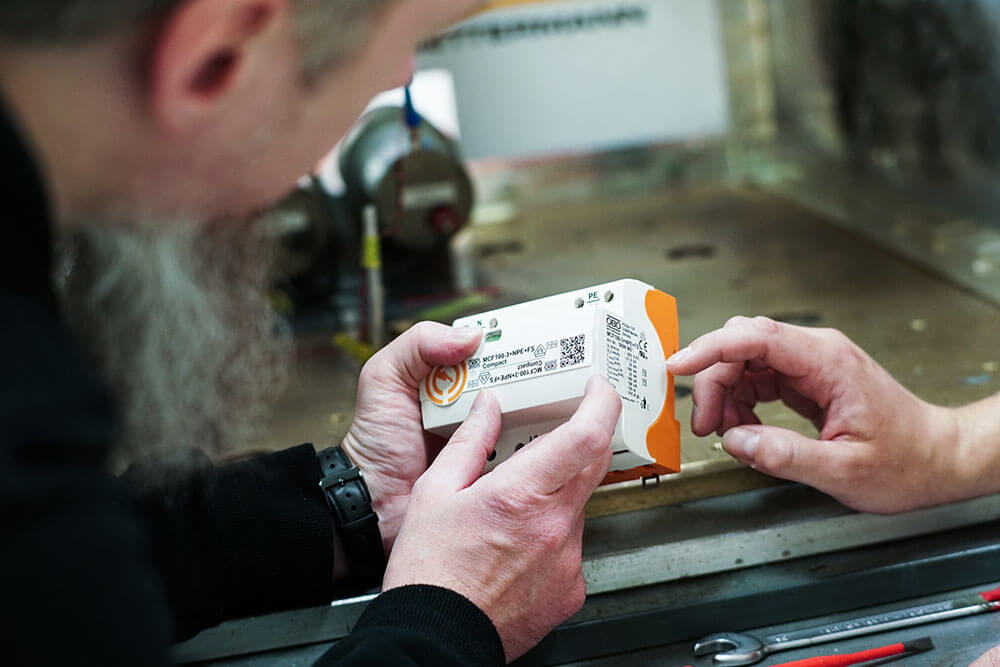

Standardisarja DIN / EN / IEC 61643 erinevad osad nõuavad erisuguseid jõudlus- ja ohutuskatsetusi, et tõestada liigpingekaitseseadmete (SPD, Surge Protective Device) lahendusvõimet ja korrektset toimimist. Need kontrollid tagavad ka liigpingepiirikute ohutuse süsteemitõrgete korral.

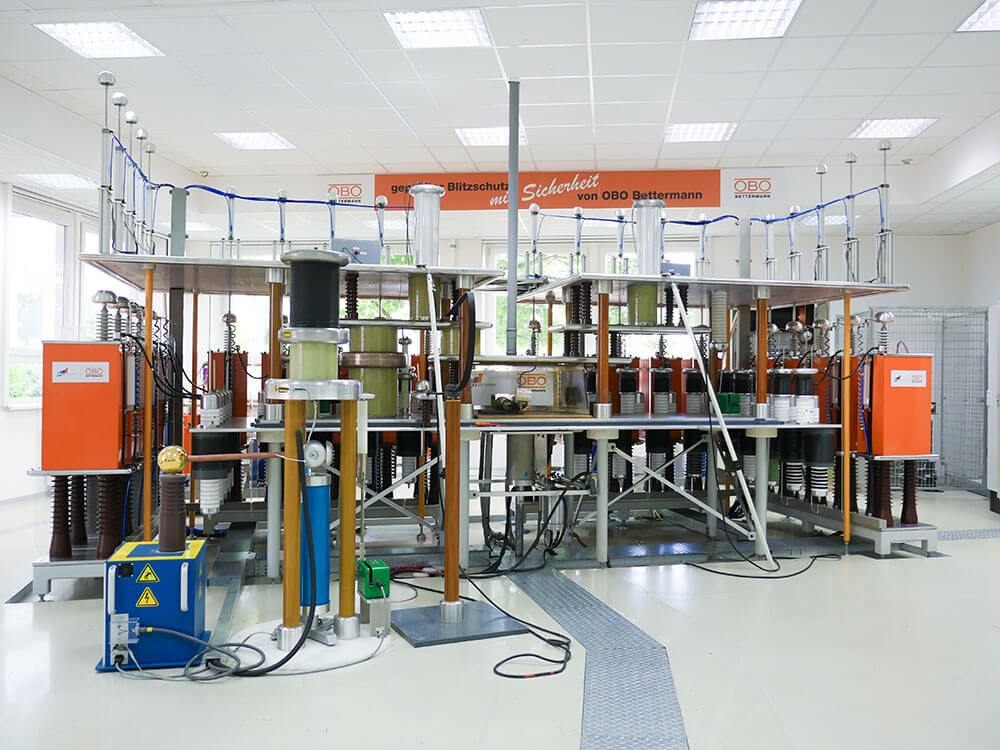

BET katsetuskeskuses asuva piksevoolugeneraatoriga saab katsetada 1. ja 2. tüüpi liigpingepiirikute jõudlust ja juhtivust. See annab kuni 200 kA vooluimpulsse lainekujuga 8/20 µs ja 10/350 µs Piksevoolugeneraator sisaldab takistus-mahtuvuslikku diferentsiaalpingejaoturi süsteemi, mis mõõdab pinget kuni 10 kV.
Toimimise katsetamiseks on saadaval ka piksevoolugeneraatoriga paralleelselt ühendatud vahelduvvooluallikas, mis suudab tekitada potentsiaalseid lühisvoolusid kuni 3,5 kA pingetel 190 V ja 255 V ning 1,5 kA pingel 440 V.

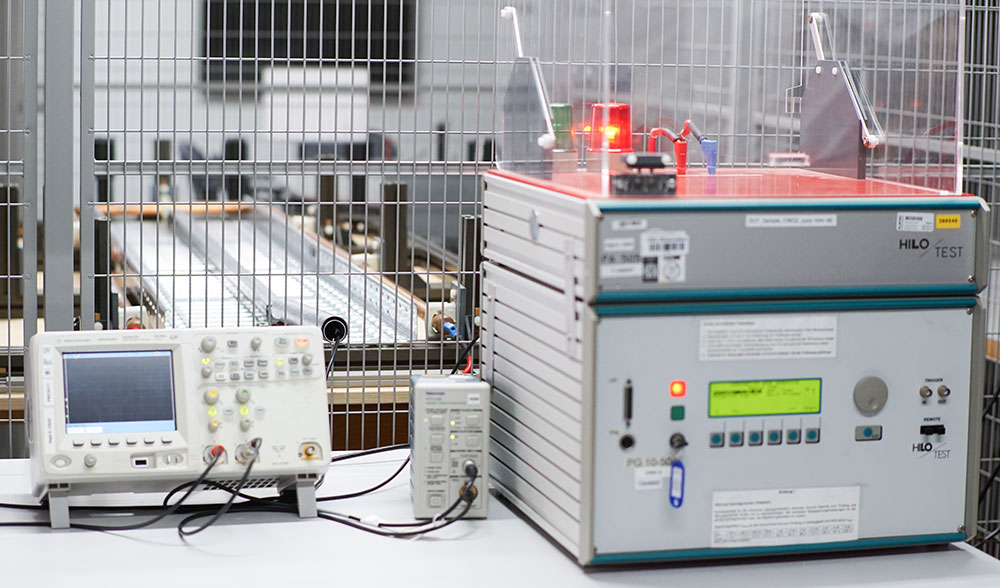

Meie hübriidgeneraatorid on võimelised tekitama pinget kuni 24 kV (1,2/50 µs) ja voolu 12 kA (8/20 µs). Vastavalt CTL-i (Committee of Testing Laboratories) otsustuslehele (decision sheet) DSH 2006 on võimalik 498 Ω takisti lisamisega mõõta impulsi frondi ülelööki lülitustel ja kombineeritud liigpingepiirikutel.
Kogu impulssvoolu mõõtmist saab liigpingepiirikutel läbi viia kuni 4 pingestatud juhtmeühendusega. Olemasoleva mõõtesüsteemiga saab iga pingestatud juhet läbivat voolu mõõta kuni 60 kA 8/20 ja 10/350 vooluimpulsside korral.
BET katsetuskeskuses saab teha ka piirpingete ja lekkevoolude katseid.
DIN / EN / IEC 62561 sarja standardites on ette nähtud mitmesugused katsed, nagu välguimpulssvoolud, elektrilised, mehaanilised ja keskkonnakatsed. Sel moel on võimalik tõestada, et piksekaitsesüsteemi komponentidel on piisav välguvooluimpulsi taluvus ja vastupidavus keskkonnamõjudele.
BET katsetuskeskuse katseseadmetega on võimalik läbi viia järgmisi katseid:
Standardisarjas DIN / EN / IEC 62561 nõutavaid konditsioneerimiskatseid (vanandamiskatse) saab läbi viia soolaudu kastis ja Kesternichi seadmes. Standardis IEC 60068-2-52 kirjeldatud tsüklilise soolaudu pihustuskatse (raskusaste 2) saab läbi viia soolaudu kastiga. Töötlemine niiskes väävlit sisaldavas atmosfääris vastavalt standardile ISO 6988 toimub Kesternichi seadmes.

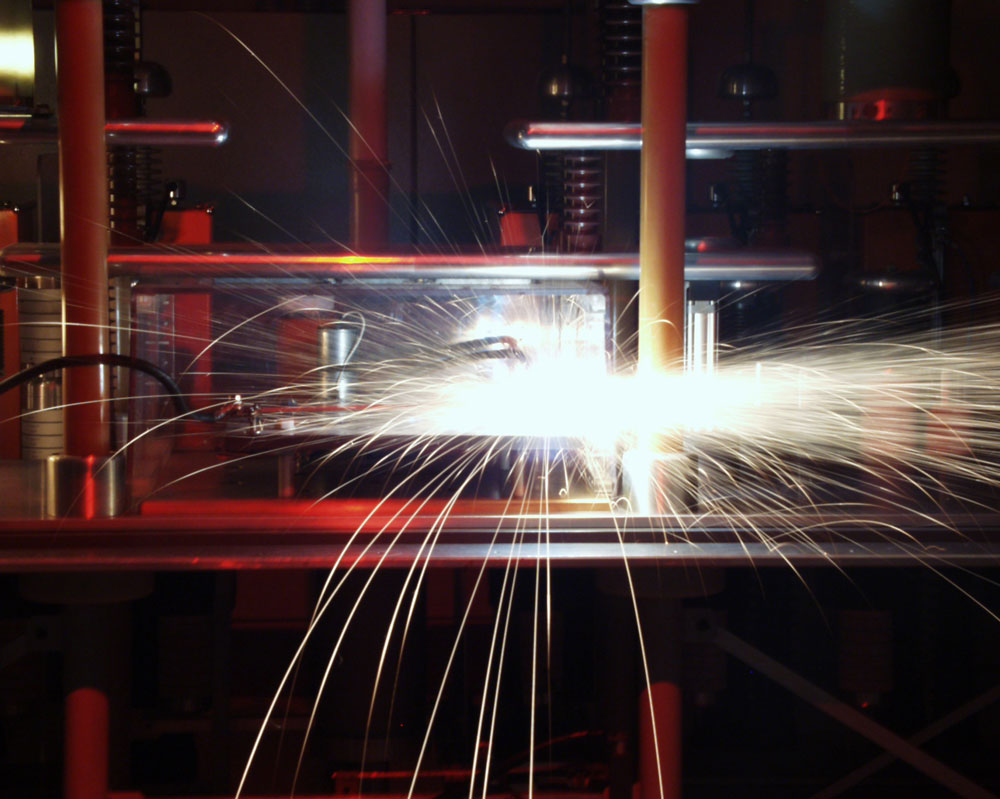

Piksevoolugeneraatoriga saab sooritada standardisarja DIN/EN/IEC 62561-kohaseid piksevoolu katseid kuni vooluga 200 kA ja lainekujuga 10/350 µs ja 8/20 µs. Sel moel saab katsetada selliseid piksekaitsesüsteemi komponente nagu ühendusdetailid, juhtmaterjalid, isoleerivad sädemikud, pikseloendurid ja isoleeritud piksekaitsesüsteemide komponendid.
Täiendavaid elektrilisi katseid, näiteks juhtmaterjalide kontakttakistuse või elektri eritakistuse katsetamist, samuti isolatsioonitakistuse mõõtmisi on võimalik läbi viia erinevate mõõtmismeetodite abil.
Hübriidgeneraatoriga saab teha katseidkuni 24 kV (1,2/50) reaktsiooniimpulsspingetega ja kuni 12 kA (8/20) impulssvooludega.
Kõrgepinge katseseadmetega on võimalik katsetada ka pingetõusu 100 V/s kuni 5 kV vahelduvvooluni ja kuni 6 kV alalisvooluni.
Lisaks saab läbi viia ka erinevaid mehaanilisi katseid, näiteks löögikatseid pendelhaamriga.

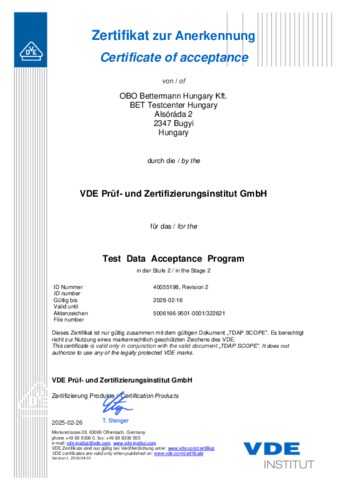

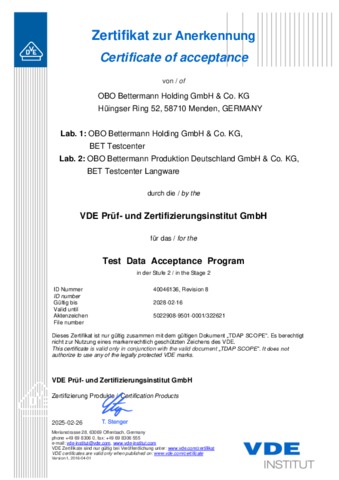

Sertifikaadid
Otsustusreegliks, mis kirjeldab, kuidas mõõtemääramatust konkreetse nõude vastavusdeklaratsioonides arvesse võetakse, on:
Vastavusdeklaratsioonid otsustatakse vastavalt IEC juhendile 115, kui rakendatavas katsestandardis ei ole sätestatud teisiti.
