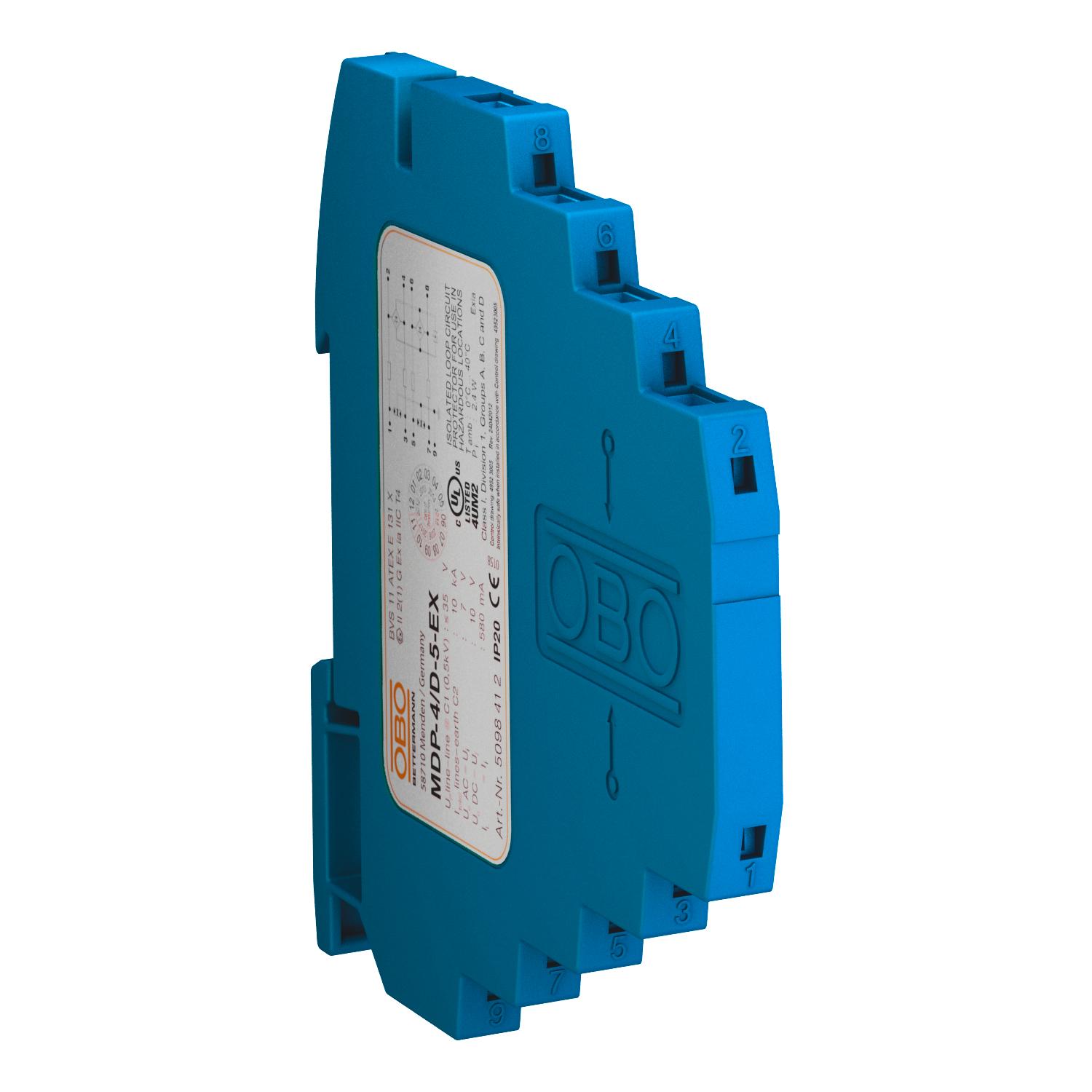

Jada-kaitseseade, 4-pooluseline, mudel 5 V 4 | 7 | 10 | Klemm

Jada-kaitseseade, 4-pooluseline, mudel 5 V

Artikli nr. 5098412 | EAN 4012195848516

Artikli nr. / Tüüp

Pooluste arv	4

Suurim talitluspinge AC

Suurim talitluspinge DC

pistiksüsteem	Klemm

Toote kirjeldus

Toote kirjeldus

Piksebarjäär sädemeohutute mõõteahelate jaoks

• Kaitseseade mitmesoonelistele süsteemidele
• Otsene varjestusmaandus ja kruvideta kinnitusklemmidega

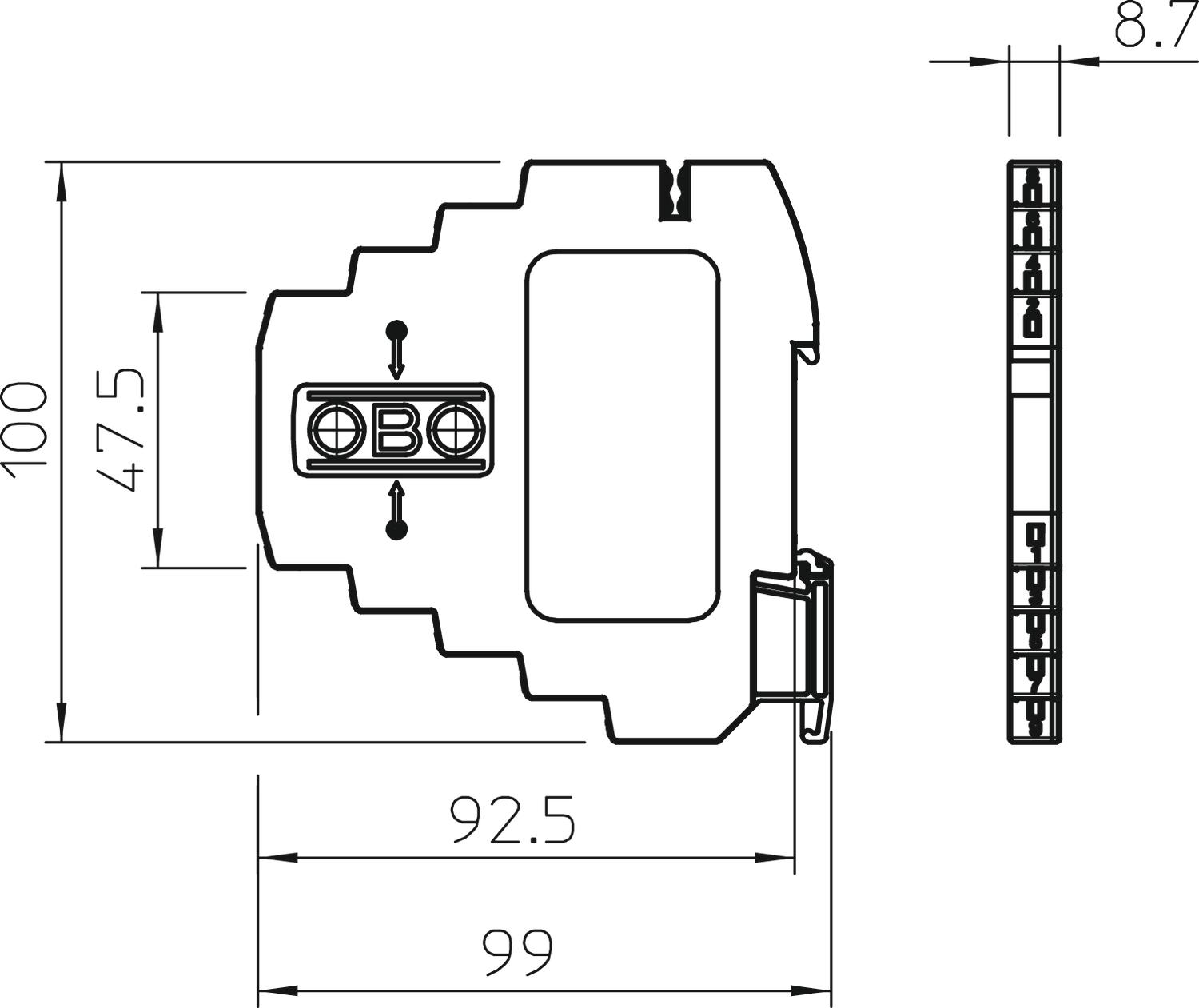

• Ruumisäästev 8,7 mm laius
• Suur sagedusala 0–100 MHz
• Plahvatusohtlikkuse suhtes katsetatud: II 2(1)G Ex ia [ia Ga] IIC T4 Gb (BVS 11 ATEX E 131 X)
• UL-registreeritud (4UM2)

Kasutamine: universaalne kasutamine 35 mm DIN-profiillatil igas standardses jaotuskeskuses.

Tehnilised andmed

Tehnilised andmed

CO2 jalajälg (GWP) hällist väravani	0,1887 kg CO2e / 1 Tükk
EX-luba	II 2(1)G Ex ia [ia Ga] IIC T4 Gb
Heakskiidud	UL
Isolatsioonitakistus	>100 MΩ
Jäiga ühenduse pesa max läbimõõt	2,5 mm²
Jäiga ühenduspesa min läbimõõt	0,14 mm²
Järjestikune takistus soone kohta	2,35 Ω ± 5 %
kaitseklass	IP20
Kaitsetase soon - maa	<800 V
Kaitsetase soon - soon	< 35 V
Kategorie	Tüüp 1+2+3 / D1+C2+C1
Katsestandard	IEC 61643-21
Kogu lahendusvool (10/350)	D1: 2 kA
Kogu lahendusvool (8/20)	10 kA
Liigpingekaitseseade (SPD) standardi IEC 61643-21 kohaselt	Klass I+II+III / D1+C2+C1
Lisakontakt	ei
LPZ	0→3
Maandus:	DIN-latt
Mahtuvus (soon-soon)	< 40 pF
Mitmekordse juhtme ühenduspesa max läbimõõt	1,5 mm²
Mitmekordse juhtme ühenduspesa min läbimõõt	0,14 mm²

Mõõde	5V
Nimipinge	5 V
Nominaalne koormusvool AC	0,4 A
Nominaalne koormusvool DC	0,58 A
Painduva ühenduse pesa min läbilõige	0,14 mm²
Painduva ühenduspesa max läbimõõt	2,5 mm²
Piirikute seire	ei
Piirsagedus	100 MHz
pistiksüsteem	Klemm
Pooluste arv	4
Rakendustemperatuuri vahemiku max	80 °C
Rakendustemperatuuri vahemiku min	-40 °C
Seadme signalisatsioon	puudub
Sisestuse summutus (Insertion loss)	≤3 dB
Suurim talitluspinge AC	7 V
Suurim talitluspinge DC	10 V
Tõukevoolukindlus soon – maa	C2: 5 KV / 2,5 kA (8/20µs)
Tõukevoolukindlus soon – soon	C1: 0,5 KV / 0,25 kA (8/20µs)
Varje ühendus	jah
Varjestus	otse
Värv	sinine
