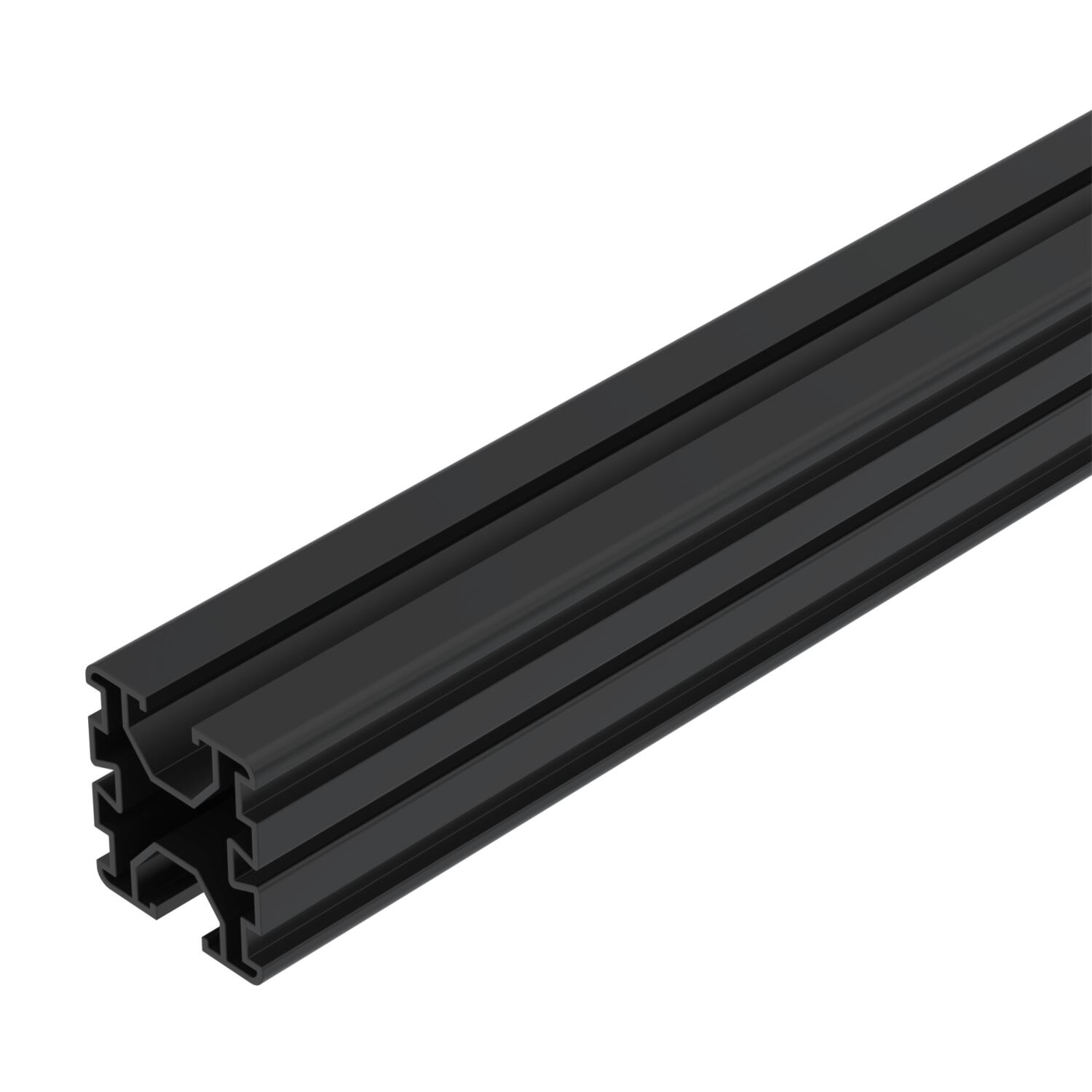

Support profile for PV module mounting

Artikli nr. 5900412 | EAN 4012197381578

Artikli nr. / Tüüp

Pikkus

Toote kirjeldus

Toote kirjeldus

Support profile to mount photovoltaic modules on flat and pitched roofs. Flat roof mounting in combination with UniBase universal stand and STK and STL short and long supports. Lockable fastening of the profile on the stand with UniBase AMP adapter. Pitched roof mounting in combination with universal DHU roof hook. Lockable fastening of the profile on roof hooks. Screwable connection of multiple support profiles with LV 45 straight connectors and KV 45 cross-connectors.

Tehnilised andmed

Tehnilised andmed

integreeritud kaablikanal	ei

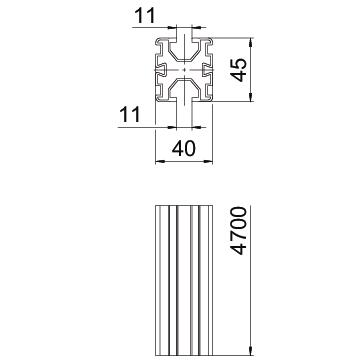

Kõrgus	45 mm
Laius	40 mm
Materjal	Alumiinium
Pikkus	4700 mm

Pinnakate	anodeeritud
takistusmoment Wx	3680 mm³
takistusmoment Wy	3760 mm³
valikuline kaablikanal	ei
Värv	signaalmust; RAL 9004

Kõik tüübid

Kõik tüübid

Tüüp	Pikkus	Artikli nr.	Kogus	kl. VKE
TP 45 2350 ALU	2350 mm	5900405	Tükki	4 Tükki
TP 45 4700 ALU	4700 mm	5900410	Tükki	4 Tükki
TP 45 4700 ALU S	4700 mm	5900412	Tükki	4 Tükki

Tarvik

Süsteemi tarvikud

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE

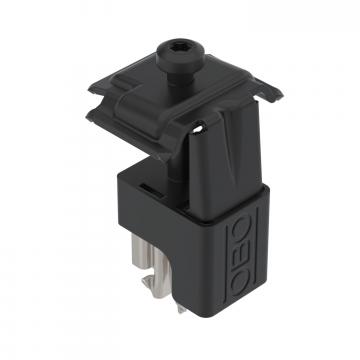

Universaalklamber päikesemooduli paigalduseks	KLU A2 S	5901012	Tükki	20 Tükki

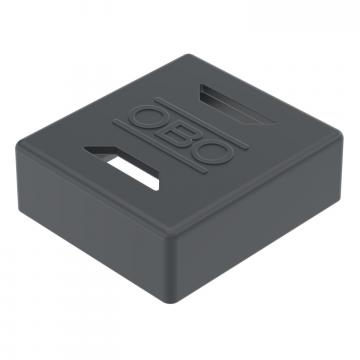

Kandeprofiili otsakate	EK 45 S	5901720	Tükki	20 Tükki
Kandeprofiili TP jätk	LV 45 DD	5901210	Tükki	20 Tükki
Kandeprofiilide TP ristühendusklemm	KV 45 DD	5901250	Tükki	20 Tükki
Päikesemooduli montaažisüsteemide maandusklamber	249 PV10 6-50V2A	5051520	Tükki	8 Tükki
