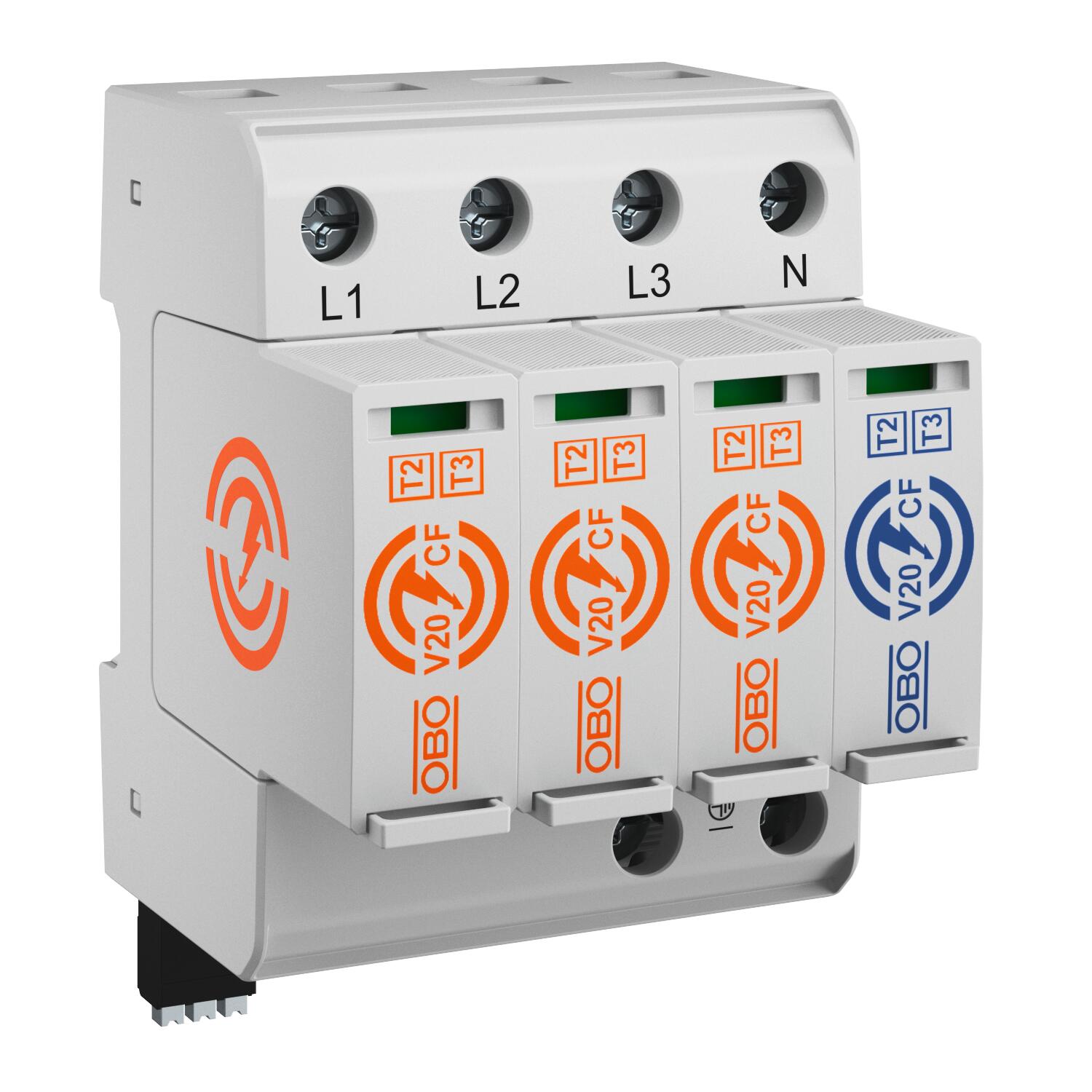

Surge arrester V20 with integrated pre-fuse
Artikli nr. 5095257 | EAN 4012197504960
- Toote kirjeldus
-
Toote kirjeldusSurge arrester, type 2
• For surge protection equipotential bonding to VDE 0100-443 (IEC 60364-4-44)
• Integrated pre-fuse in the arrester
• Protection level < 1.5 kV
• Including a potential-free changeover contact for remote signalling
-
- Tehnilised andmed
-
Ühendusvõimalused

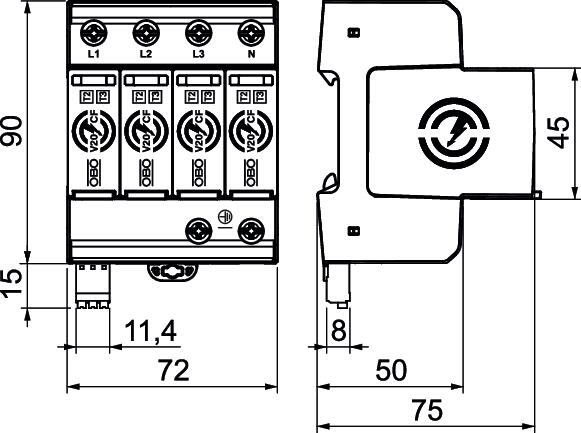

FM-klemmide max läbilõige 1,5 mm² FM-klemmide max läbilõige 16 AWG FM-klemmide min läbilõige 0,25 mm² FM-klemmide min läbilõige 23 AWG FM-kontaktid Veksel Impulssvoolu nimiväärtus (8/20 µs) [L-N] 20 kA Impulssvoolu nimiväärtus (8/20 µs) [N-PE] 40 kA Jääkpinge [L-N] @ 1 kA 0,8 kV Jääkpinge [L-N] @ 5 kA 1 kV Jäiga (ühe-/mitmekordse) juhtme max läbilõige 2 AWG Jäiga (ühe-/mitmekordse) juhtme max läbilõige 35 mm² Jäiga (ühe-/mitmekordse) juhtme min läbilõige 2,5 mm² Jäiga (ühe-/mitmekordse) juhtme min läbilõige 16 AWG Järgvoolu kustutusvõime (eff) [N-PE] 100 kA kaitseklass IP20 Kõrgus 105 mm Lahendusvool (8/20 µs) [kokku] 120 kA Laius 72 mm Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt klass II Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11 Tüüp2 Lühisekindel jah Lühisekindlus max võrgupoolse ülepingekaitse korral 50 kA eff Lülitusvõimsus AC 230 V; 0,5 A Lülitusvõimsus DC 230 V; 0,1 A / 75 V; 0,5 A Max õhuniiskus 95 % Min õhuniiskus 5 % Mõõde 300V Paigaldusviis 35 mm DIN-latt Peene paindliku juhtme max läbilõige 4 AWG Peene paindliku juhtme max läbilõige 35 mm² Peene painduva juhtme min läbilõige 2,5 mm² Peene painduva juhtme min läbilõige 16 AWG Pikkus 75 mm Pooluste arv 3 Pooluste teostus 3 Pöördemoment 4,5 Nm Rakendustemperatuuri vahemiku max 85 °C Rakendustemperatuuri vahemiku min -40 °C Seadme signalisatsioon optiline Sobib kasutamiseks välistingimustes ei Suurim lahendusvool (8/20 μs) [L-N] 40 kA Suurim lahendusvool (8/20 μs) [N-PE] 65 kA Suurim talitluspinge (L-N) 300 V Suurim talitluspinge (N_PE) 305 V TOV-pinge [L-N] – fail safe mode – 120 min 442 V TOV-pinge [L-N] – withstand mode – 5 s 337 V Tunnusvool AC (50/60 Hz) 240 V väljapuhuv ei Võrgu tüüp, TN jah Võrgu tüüp, TN-C jah võrguvorm muu - Kõik tüübid
- Allalaadimised
-
EÜ vastavusdeklaratsioon V20-CF-3+1FS-300 / 5095257 , 0.10MB , pdfMontaažijuhend SurgeController V20-CF , 0.53MB , pdfSelle toote kohta pole tellimisvorme saadaval
