U-klamber 2056, U-jalaga, 1-ne, metallist surveplaadiga, A2 64 | 70 | 5

U-klamber 2056, U-jalaga, 1-ne, metallist surveplaadiga, A2

Artikli nr. 1188431 | EAN 4012197417581

Artikli nr. / Tüüp

Koormusvahemiku D min

Koormusvahemiku D max

Max Kinnituse pöördemoment

Toote kirjeldus

Toote kirjeldus

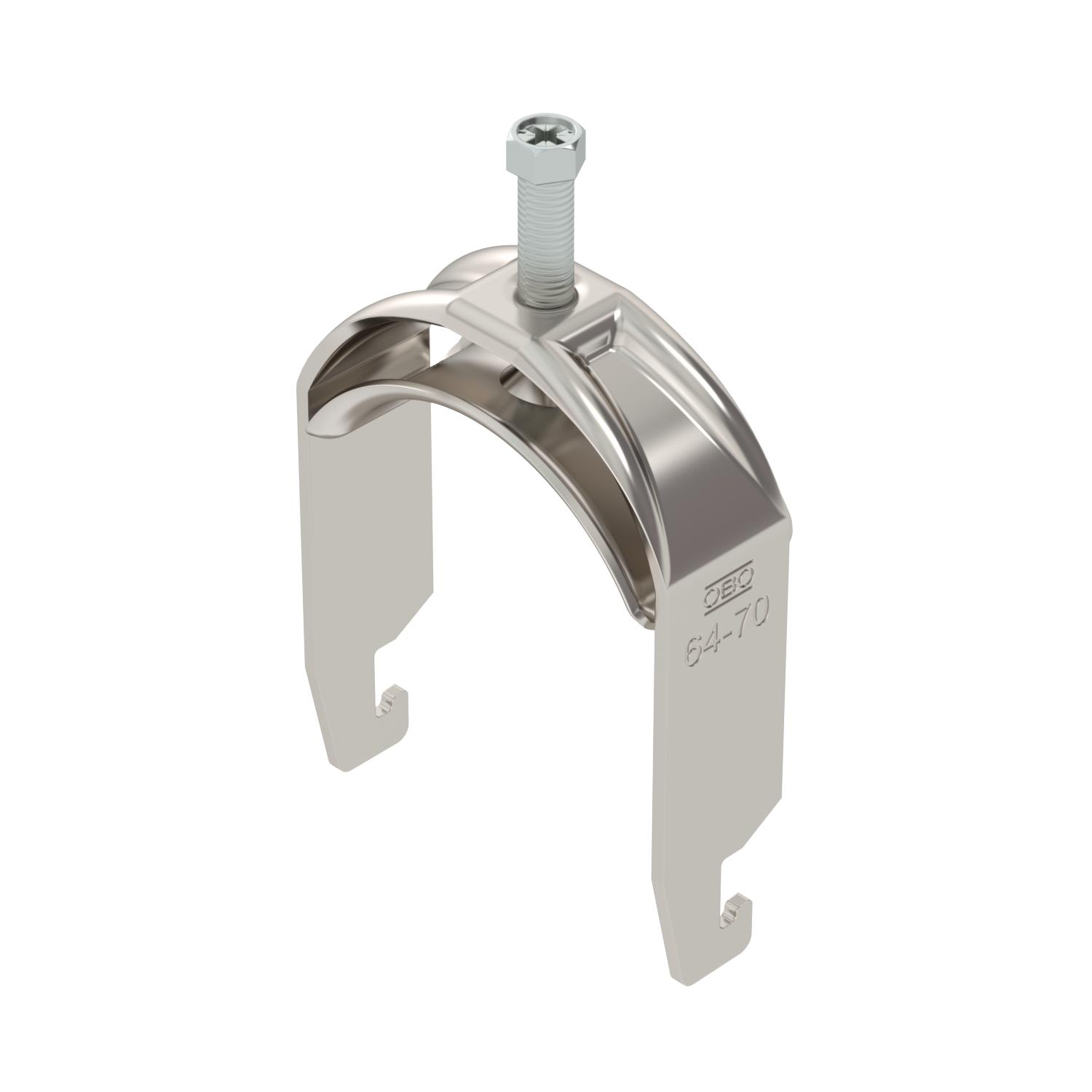

U-klamber U-jalaga, metallist surveplaadiga, millel on kaablikaitsena ümardatud servad. Ühe üksikkaabli vertikaalseks ja horisontaalseks paigaldamiseks C-profiillati külge. Avale laiusega 18–22 mm. Koos ühekäigulise keermega surveplaadil, universaalne kuuskantpeapolt SW10 lapik- ja ristpea kruvikeerajale. Sobib paigaldamiseks nii sise- kui ka välistingimustes. Soovitatav on kasutada vastasplaati.

Tehnilised andmed

Tehnilised andmed

Ava laius	10 mm
CO2 jalajälg (GWP) hällist väravani	0,8227 kg CO₂e / 1 Tükk
halogeenita	jah
Kaablite/torude arv	1
Keere	M8
Koormusvahemiku D max	70 mm
Koormusvahemiku D min	64 mm
Kõrgus	101 mm
Laius	76 mm
Lattidele prao max laiusega (intervalliga)	22 mm
Lattidele prao min laiusega (intervalliga)	18 mm
Lisa materjal	roostevaba teras
Lisa pealispind	töötlemata
Materjal	Roostevaba teras 1.4301
Max Kinnituse pöördemoment	5 Nm
Metallvanniga	jah

Mõõde	64-70mm

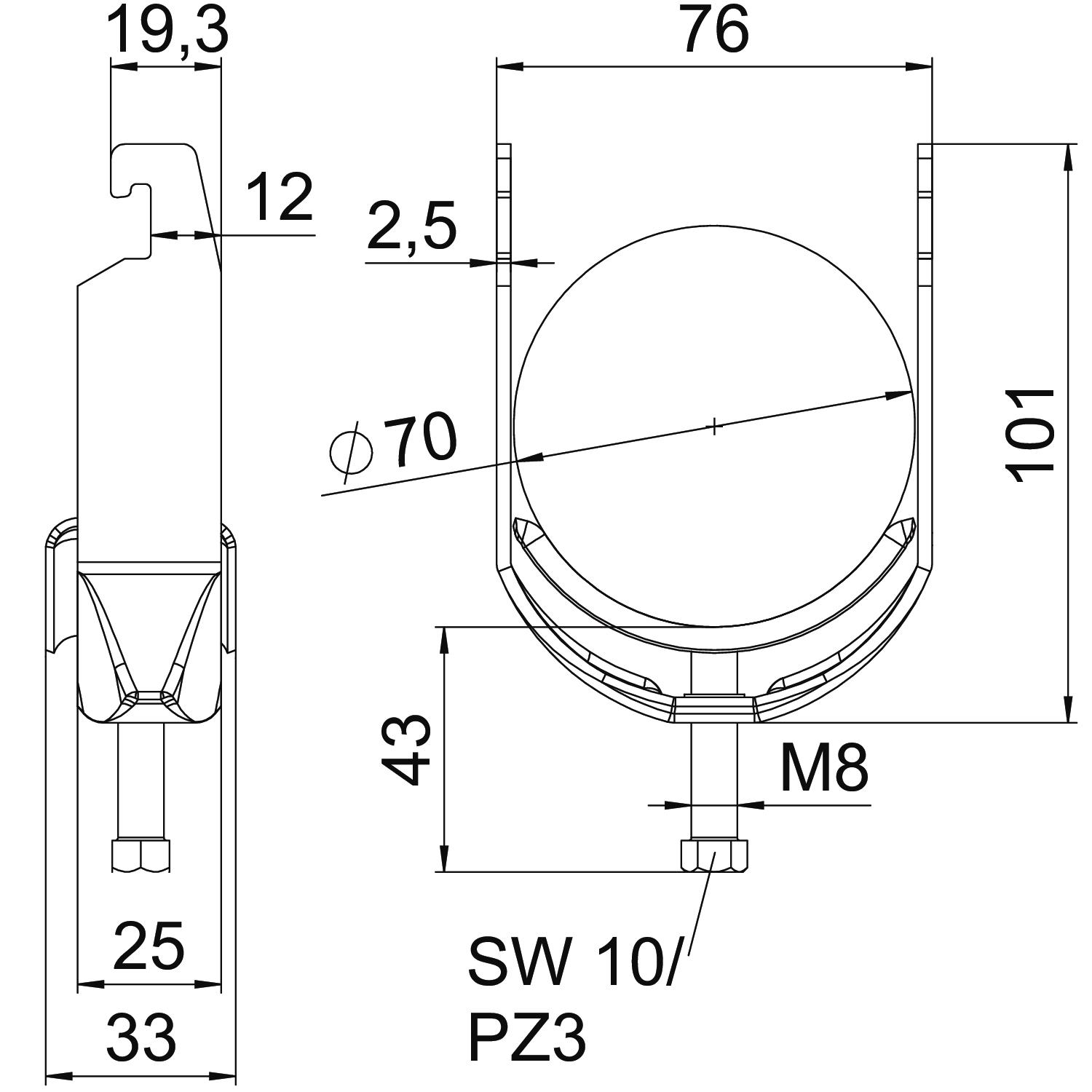

Mõõt A	25 mm
Mõõt B	76 mm
Mõõt C	33 mm
Mõõt G (mm)	M8
Mõõt H	101 mm
Mõõt L	43 mm
Mõõt t	2,5 mm
Paigaldusviis	Profiillatt
Pikkus	25 mm
Pinnakate	hele, järeltöödeldud
Pleki paksus	2,5 mm
Torudele max läbimõõduga	70 mm
Torudele min läbimõõduga	64 mm
Välismõõtete pikkus	33 mm

Kõik tüübid

Kõik tüübid

Tüüp	Koormusvahemiku D min	Koormusvahemiku D max	Max Kinnituse pöördemoment	Artikli nr.	Kogus	kl. VKE
BS-U1-M-12 A2	8 mm	12 mm	3 Nm	1188401	Tükki	100 Tükki
BS-U1-M-16 A2	12 mm	16 mm	3 Nm	1188404	Tükki	100 Tükki
BS-U1-M-22 A2	16 mm	22 mm	3 Nm	1188407	Tükki	100 Tükki
BS-U1-M-28 A2	22 mm	28 mm	3 Nm	1188410	Tükki	100 Tükki
BS-U1-M-34 A2	28 mm	34 mm	3 Nm	1188413	Tükki	100 Tükki
BS-U1-M-40 A2	34 mm	40 mm	3 Nm	1188416	Tükki	100 Tükki
BS-U1-M-46 A2	40 mm	46 mm	5 Nm	1188419	Tükki	100 Tükki
BS-U1-M-52 A2	46 mm	52 mm	5 Nm	1188422	Tükki	100 Tükki
BS-U1-M-58 A2	52 mm	58 mm	5 Nm	1188425	Tükki	100 Tükki
BS-U1-M-64 A2	58 mm	64 mm	5 Nm	1188428	Tükki	100 Tükki
BS-U1-M-70 A2	64 mm	70 mm	5 Nm	1188431	Tükki	50 Tükki
BS-U1-M-76 A2	70 mm	76 mm	5 Nm	1188434	Tükki	25 Tükki
