U-klamber, F-jalaga, 1-ne, metallist surveplaadiga, FT 28 | 34 | 3

U-klamber, F-jalaga, 1-ne, metallist surveplaadiga, FT

Artikli nr. 1187426 | EAN 4012196853441

Artikli nr. / Tüüp

Koormusvahemiku D min

Koormusvahemiku D max

Max Kinnituse pöördemoment

Toote kirjeldus

Toote kirjeldus

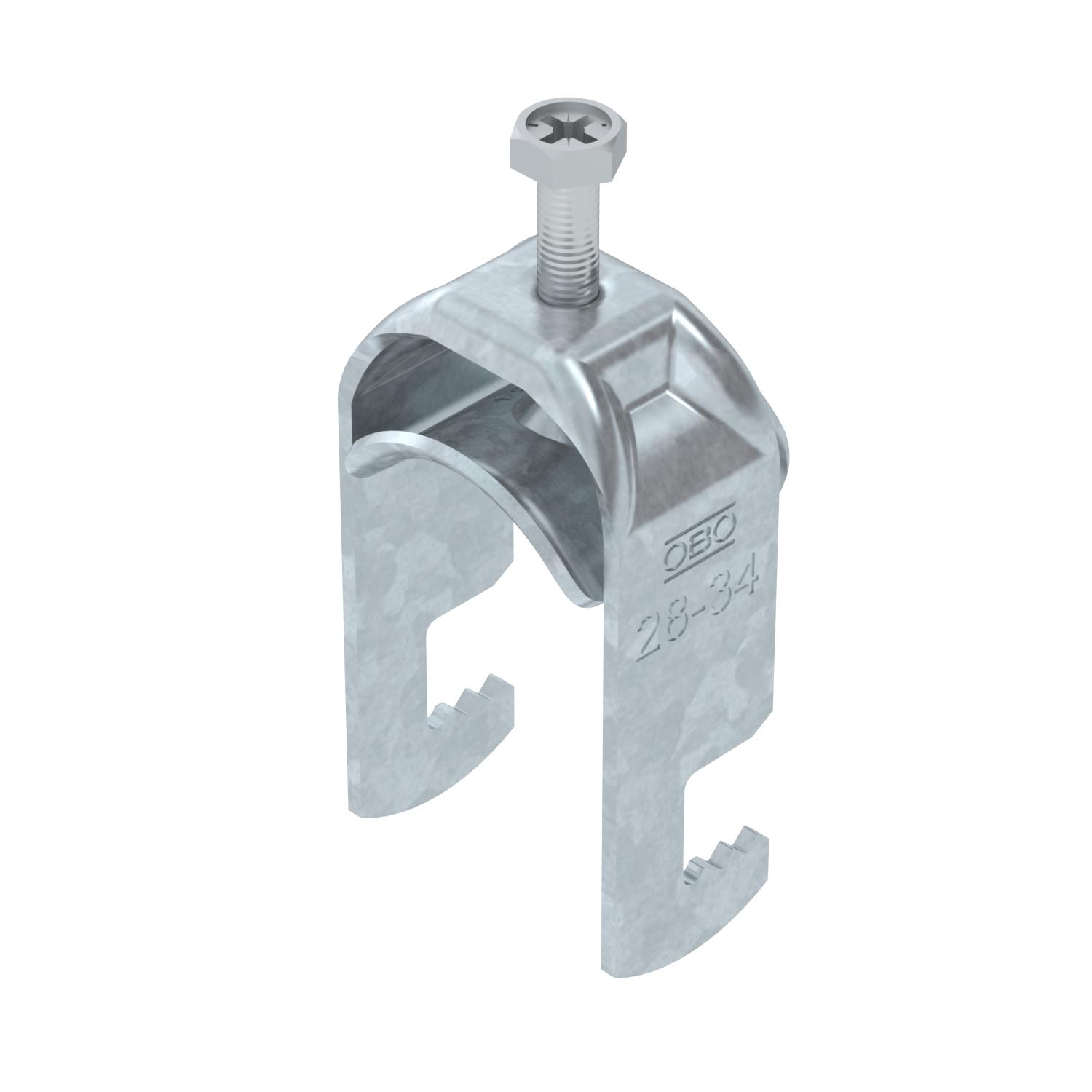

U-klamber F-jalaga, metallist surveplaadiga, millel on kaablikaitsena ümardatud servad. Üksikkaabli vertikaalseks ja horisontaalseks paigaldamiseks lameraua külge. Universaalne, ühekäigulise keermega kuuskantpeapolt, võtmelaiusega 10mm, samuti lapik- ja ristpea kruvikeerajale. Sobib paigaldamiseks nii sise- kui ka välistingimustes. Soovitatav on kasutada vastasplaati.

Tehnilised andmed

Tehnilised andmed

Ava laius	10 mm
CO2 jalajälg (GWP) hällist väravani	0,1759 kg CO₂e / 1 Tükk
halogeenita	jah
Kaablite/torude arv	1
Keere	M6
Koormusvahemiku D max	34 mm
Koormusvahemiku D min	28 mm
Kõrgus	71 mm
Laius	39 mm
Lisa materjal	Teras
Lisa pealispind	kuumtsingitud kastmismeetodil
Materjal	Teras
Max Kinnituse pöördemoment	3 Nm
Metallvanniga	jah
Mõõde	28-34mm

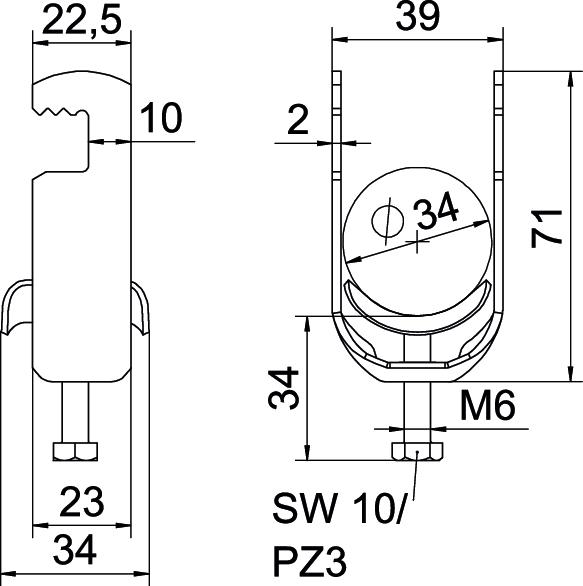

Mõõt A	22,5 mm

Mõõt B	39 mm
Mõõt C	34 mm
Mõõt G (mm)	M6
Mõõt H	71 mm
Mõõt L	34 mm
Mõõt t	2 mm
Paigaldusviis	lame profiil
Pikkus	22,5 mm
Pinnakate	Kuumtsingitud kastmismeetodil
plaadi materjal	Teras
Pleki paksus	2 mm
Torudele max läbimõõduga	34 mm
Torudele min läbimõõduga	28 mm
Välismõõtete pikkus	34 mm
Vastasplaadiga	ei

Kõik tüübid

Kõik tüübid

Tüüp	Koormusvahemiku D min	Koormusvahemiku D max	Max Kinnituse pöördemoment	Artikli nr.	Kogus	kl. VKE
BS-F1-M-12 FT	8 mm	12 mm	3 Nm	1187402	Tükki	100 Tükki
BS-F1-M-16 FT	12 mm	16 mm	3 Nm	1187408	Tükki	100 Tükki
BS-F1-M-22 FT	16 mm	22 mm	3 Nm	1187414	Tükki	100 Tükki
BS-F1-M-28 FT	22 mm	28 mm	3 Nm	1187420	Tükki	100 Tükki
BS-F1-M-34 FT	28 mm	34 mm	3 Nm	1187426	Tükki	100 Tükki
BS-F1-M-40 FT	34 mm	40 mm	3 Nm	1187432	Tükki	100 Tükki
BS-F1-M-46 FT	40 mm	46 mm	5 Nm	1187438	Tükki	100 Tükki
BS-F1-M-52 FT	46 mm	52 mm	5 Nm	1187444	Tükki	100 Tükki
BS-F1-M-58 FT	52 mm	58 mm	5 Nm	1187450	Tükki	50 Tükki
BS-F1-M-64 FT	58 mm	64 mm	5 Nm	1187456	Tükki	50 Tükki
