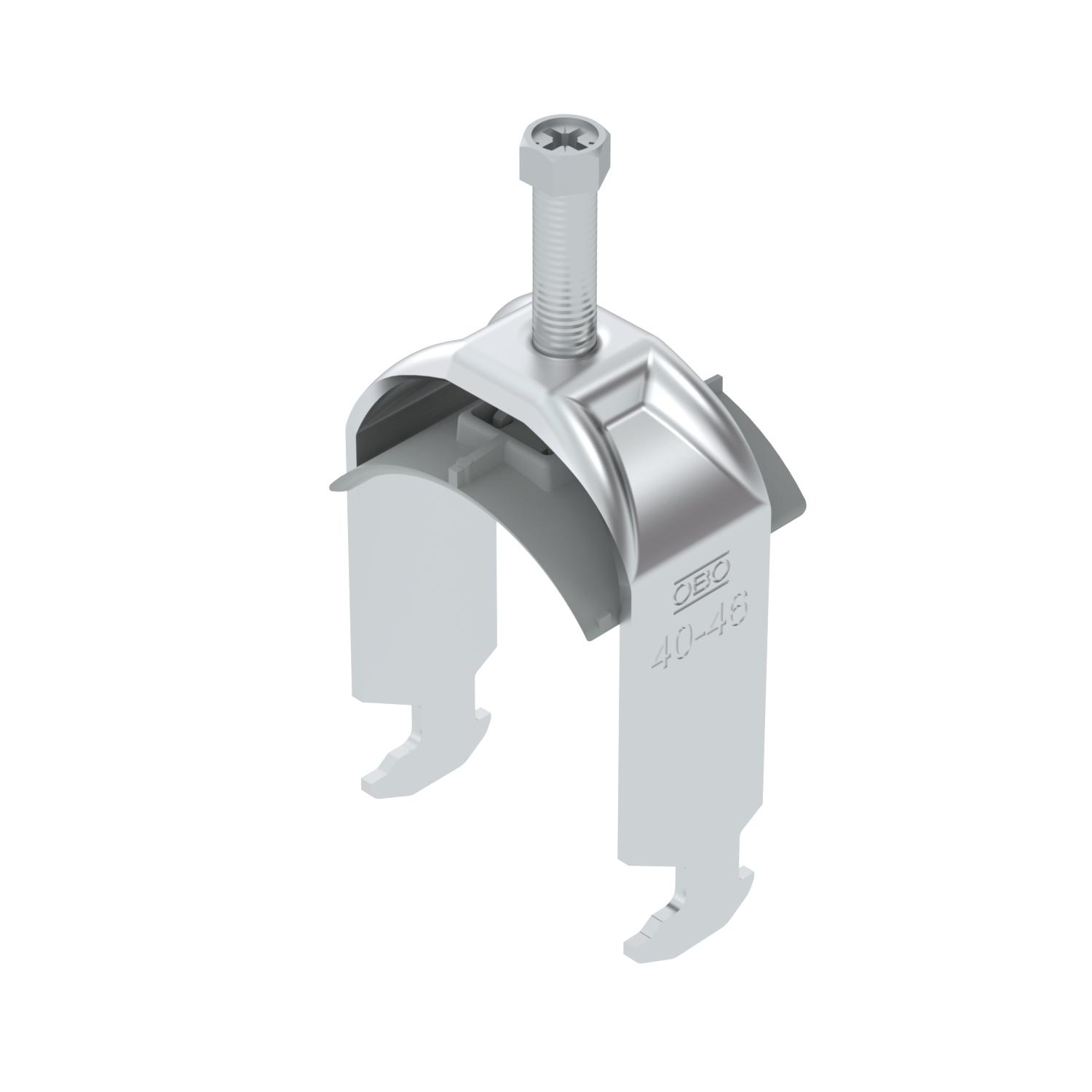

U-klamber, H-jalaga, 1-ne, plastist surveplaadiga, Al 40 | 46 | 2

U-klamber, H-jalaga, 1-ne, plastist surveplaadiga, Al

Artikli nr. 1186442 | EAN 4012196848379

Artikli nr. / Tüüp

Koormusvahemiku D min

Koormusvahemiku D max

Max Kinnituse pöördemoment	2 Nm

Toote kirjeldus

Toote kirjeldus

U-klamber H-jalaga, polüpropüleenist plastist surveplaadiga Üksikkaabli vertikaalseks ja horisontaalseks paigaldamiseks C-profiillati külge. Avale laiusega 16–17 mm. Universaalne, ühekäigulise keermega kuuskantpeapolt, võtmelaiusega 10mm, samuti lapik- ja ristpea kruvikeerajale. Sobib paigaldamiseks nii sise- kui ka välistingimustes. Soovitatav on kasutada vastasplaati.

Tehnilised andmed

Tehnilised andmed

Ava laius	10 mm
CO2 jalajälg (GWP) hällist väravani	0,4449 kg CO2e / 1 Tükk
halogeenita	jah
Kaablite/torude arv	1
Keere	M8
Koormusvahemiku D max	46 mm
Koormusvahemiku D min	40 mm
Kõrgus	82 mm
Laius	51 mm
Lattidele prao max laiusega (intervalliga)	17 mm
Lattidele prao min laiusega (intervalliga)	16 mm
Lisa materjal	Alumiinium
Lisa pealispind	töötlemata
Materjal	Alumiinium
Max Kinnituse pöördemoment	2 Nm
Mõõde	40-46mm
Mõõt A	25 mm

Mõõt B	51 mm
Mõõt C	40 mm
Mõõt G (mm)	M8
Mõõt H	82 mm
Mõõt L	45 mm
Mõõt t	2 mm
Paigaldusviis	Profiillatt
Pikkus	25 mm
plaadi materjal	Plast
plaadi materjali väärtused	Polüpropüleen
Plastvanniga	jah
Pleki paksus	2 mm
Torudele max läbimõõduga	46 mm
Torudele min läbimõõduga	40 mm
Välismõõtete pikkus	40 mm
Vastasplaadiga	ei

Kõik tüübid

Kõik tüübid

Tüüp	Koormusvahemiku D min	Koormusvahemiku D max	Max Kinnituse pöördemoment	Artikli nr.	Kogus	kl. VKE
BS-H1-K-12 ALU	8 mm	12 mm	2 Nm	1186402	Tükki	100 Tükki
BS-H1-K-16 ALU	12 mm	16 mm	2 Nm	1186409	Tükki	100 Tükki
BS-H1-K-22 ALU	16 mm	22 mm	2 Nm	1186416	Tükki	100 Tükki
BS-H1-K-28 ALU	22 mm	28 mm	2 Nm	1186422	Tükki	100 Tükki
BS-H1-K-34 ALU	28 mm	34 mm	2 Nm	1186429	Tükki	100 Tükki
BS-H1-K-40 ALU	34 mm	40 mm	2 Nm	1186436	Tükki	100 Tükki
BS-H1-K-46 ALU	40 mm	46 mm	2 Nm	1186442	Tükki	100 Tükki
BS-H1-K-52 ALU	46 mm	52 mm	2 Nm	1186449	Tükki	100 Tükki
BS-H1-K-58 ALU	52 mm	58 mm	2 Nm	1186456	Tükki	50 Tükki
BS-H1-K-64 ALU	58 mm	64 mm	2 Nm	1186462	Tükki	50 Tükki
BS-H1-K-70 ALU	64 mm	70 mm	2 Nm	1186469	Tükki	50 Tükki
BS-H1-K-76 ALU	70 mm	76 mm	2 Nm	1186476	Tükki	25 Tükki
