U-klamber, H-jalaga, 2-ne, plastist surveplaadiga, A2 34 | 40 | 3

U-klamber, H-jalaga, 2-ne, plastist surveplaadiga, A2

Artikli nr. 1186337 | EAN 4012196847853

Artikli nr. / Tüüp

Koormusvahemiku D min

Koormusvahemiku D max

Max Kinnituse pöördemoment

Toote kirjeldus

Toote kirjeldus

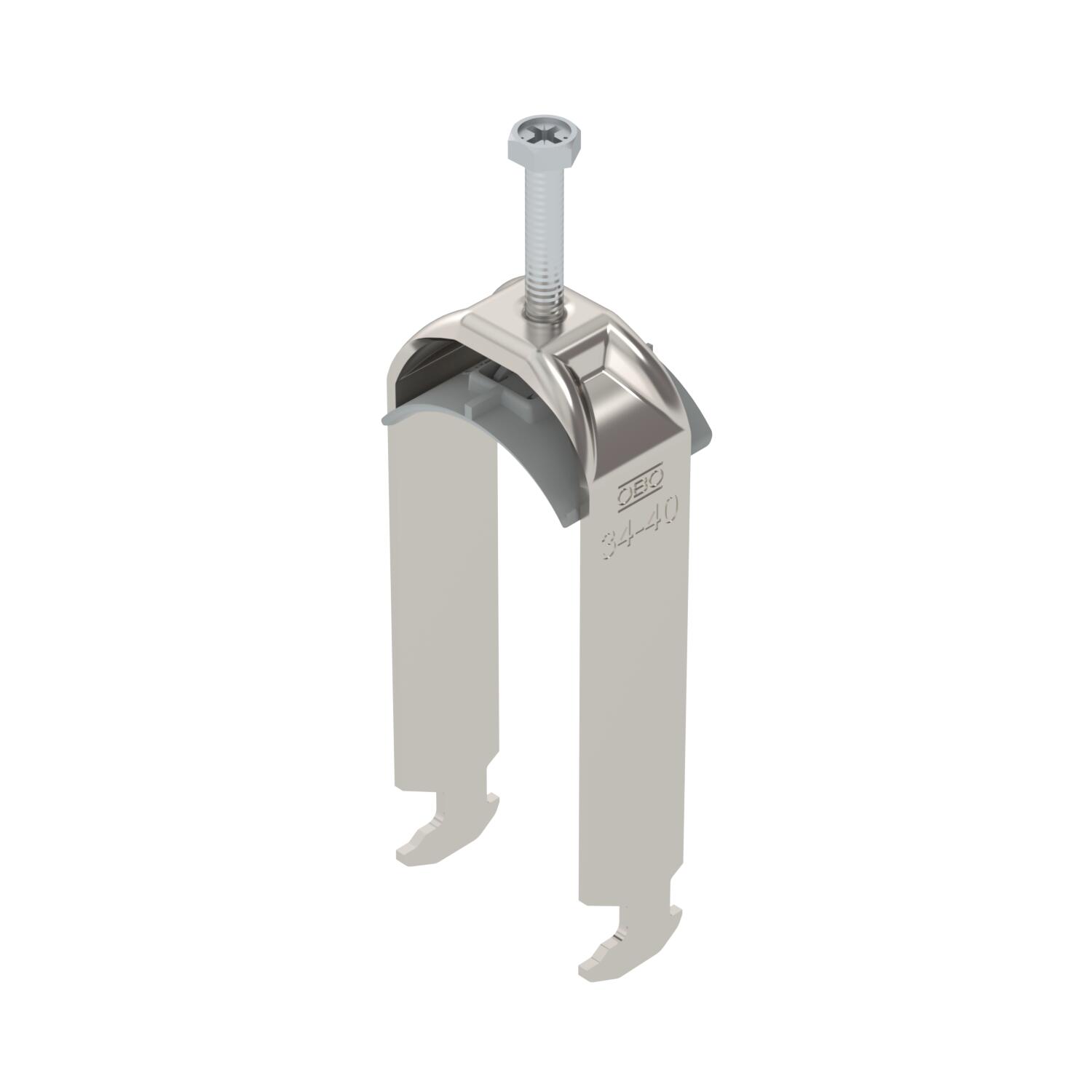

U-klamber H-jalaga, polüpropüleenist plastist surveplaadiga Kahe kaabli vertikaalseks ja horisontaalseks paigaldamiseks C-profiillati külge. Avale laiusega 16–17 mm. Universaalne, ühekäigulise keermega kuuskantpeapolt, võtmelaiusega 10mm, samuti lapik- ja ristpea kruvikeerajale. Sobib paigaldamiseks nii sise- kui ka välistingimustes. Mitme kaabli korral tuleks need topeltsurveplaadiga eraldada. Soovitatav on kasutada vastasplaati.

Tehnilised andmed

Tehnilised andmed

Ava laius	10 mm
CO2 jalajälg (GWP) hällist väravani	0,749 kg CO₂e / 1 Tükk
halogeenita	jah
Kaablite/torude arv	2
Keere	M6
Koormusvahemiku D max	40 mm
Koormusvahemiku D min	34 mm
Kõrgus	118 mm
Laius	45 mm
Lattidele prao max laiusega (intervalliga)	17 mm
Lattidele prao min laiusega (intervalliga)	16 mm
Lisa materjal	roostevaba teras
Lisa pealispind	töötlemata
Materjal	Roostevaba teras 1.4301
Max Kinnituse pöördemoment	3 Nm
Mõõde	34-40mm

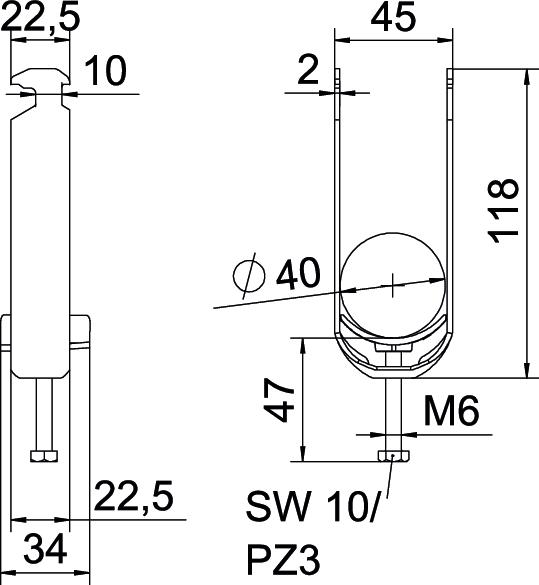

Mõõt A	22,5 mm

Mõõt B	45 mm
Mõõt C	34 mm
Mõõt G (mm)	M6
Mõõt H	118 mm
Mõõt L	47 mm
Mõõt t	2 mm
Paigaldusviis	Profiillatt
Pikkus	22,5 mm
Pinnakate	hele, järeltöödeldud
plaadi materjal	Plast
plaadi materjali väärtused	Polüpropüleen
Plastvanniga	jah
Pleki paksus	2 mm
Torudele max läbimõõduga	40 mm
Torudele min läbimõõduga	34 mm
Välismõõtete pikkus	34 mm
Vastasplaadiga	ei

Kõik tüübid

Kõik tüübid

Tüüp	Koormusvahemiku D min	Koormusvahemiku D max	Max Kinnituse pöördemoment	Artikli nr.	Kogus	kl. VKE
BS-H2-K-12 A2	8 mm	12 mm	3 Nm	1186303	Tükki	50 Tükki
BS-H2-K-16 A2	12 mm	16 mm	3 Nm	1186310	Tükki	50 Tükki
BS-H2-K-22 A2	16 mm	22 mm	3 Nm	1186317	Tükki	50 Tükki
BS-H2-K-28 A2	22 mm	28 mm	3 Nm	1186323	Tükki	50 Tükki
BS-H2-K-34 A2	28 mm	34 mm	3 Nm	1186330	Tükki	50 Tükki
BS-H2-K-40 A2	34 mm	40 mm	3 Nm	1186337	Tükki	25 Tükki
BS-H2-K-46 A2	40 mm	46 mm	5 Nm	1186343	Tükki	25 Tükki
BS-H2-K-52 A2	46 mm	52 mm	5 Nm	1186350	Tükki	25 Tükki
BS-H2-K-58 A2	52 mm	58 mm	5 Nm	1186357	Tükki	25 Tükki
BS-H2-K-64 A2	58 mm	64 mm	5 Nm	1186363	Tükki	15 Tükki
