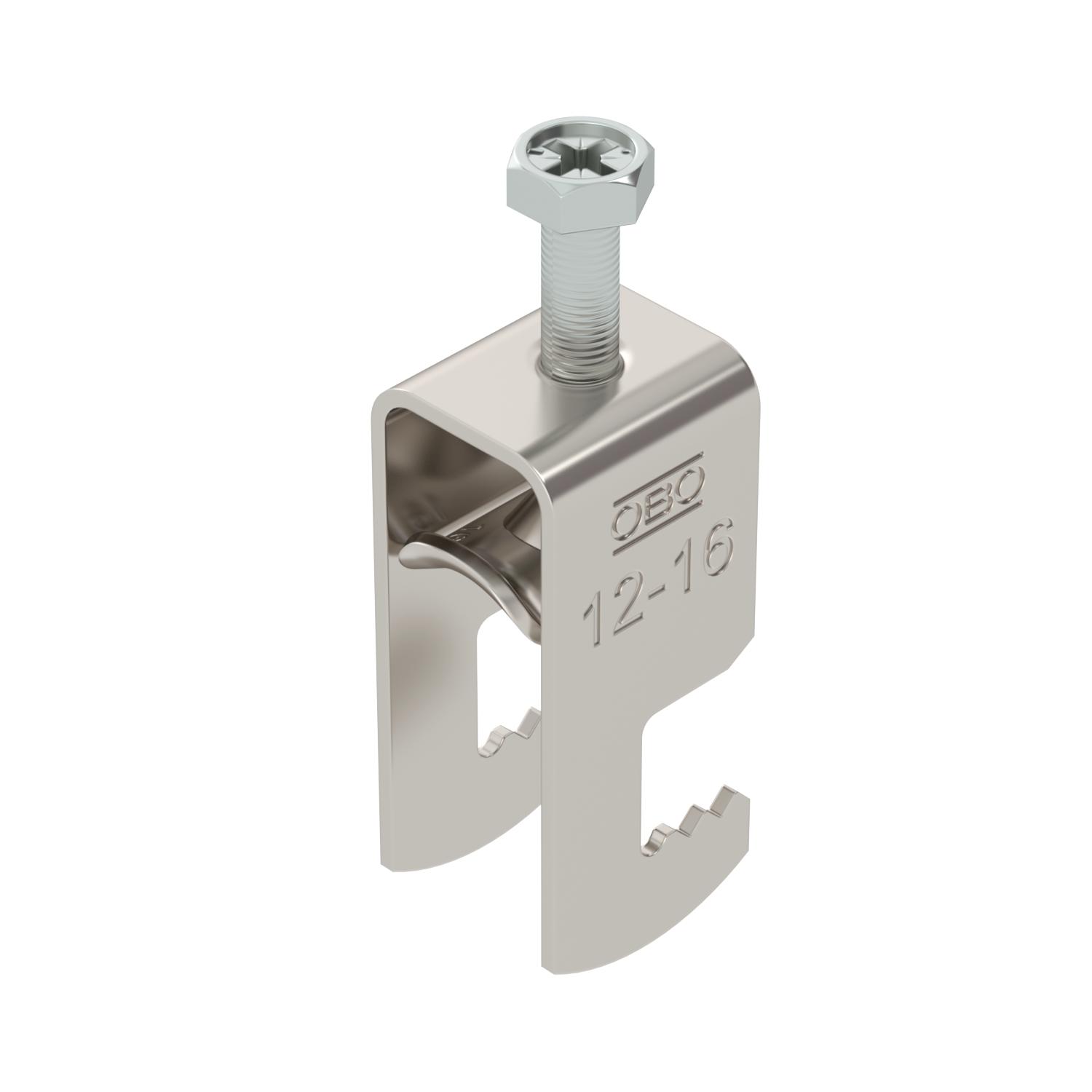

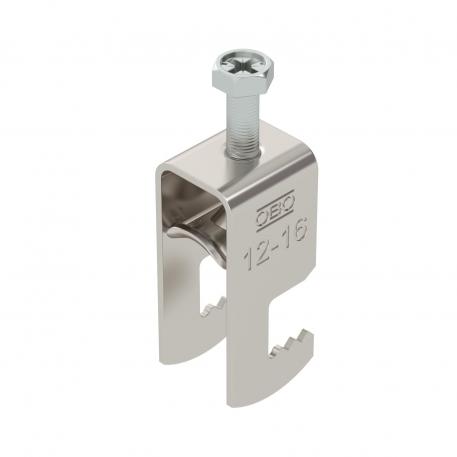

U-klamber, F-jalaga, 1-ne, metallist surveplaadiga, A2 12 | 16 | 3

U-klamber, F-jalaga, 1-ne, metallist surveplaadiga, A2

Artikli nr. 1187508 | EAN 4012196853724

Artikli nr. / Tüüp

Koormusvahemiku D min

Koormusvahemiku D max

Max Kinnituse pöördemoment	3 Nm

Toote kirjeldus

Toote kirjeldus

U-klamber F-jalaga, metallist surveplaadiga, millel on kaablikaitsena ümardatud servad. Üksikkaabli vertikaalseks ja horisontaalseks paigaldamiseks lameraua külge. Universaalne, ühekäigulise keermega kuuskantpeapolt, võtmelaiusega 10mm, samuti lapik- ja ristpea kruvikeerajale. Sobib paigaldamiseks nii sise- kui ka välistingimustes. Soovitatav on kasutada vastasplaati.

Tehnilised andmed

Tehnilised andmed

Ava laius	10 mm
CO2 jalajälg (GWP) hällist väravani	0,2841 kg CO2e / 1 Tükk
halogeenita	jah
Kaablite/torude arv	1
Keere	M6
Koormusvahemiku D max	16 mm
Koormusvahemiku D min	12 mm
Kõrgus	51 mm
Laius	20 mm
Lisa materjal	roostevaba teras
Lisa pealispind	töötlemata
Materjal	Roostevaba teras 1.4301
Max Kinnituse pöördemoment	3 Nm
Metallvanniga	jah
Mõõde	12-16mm

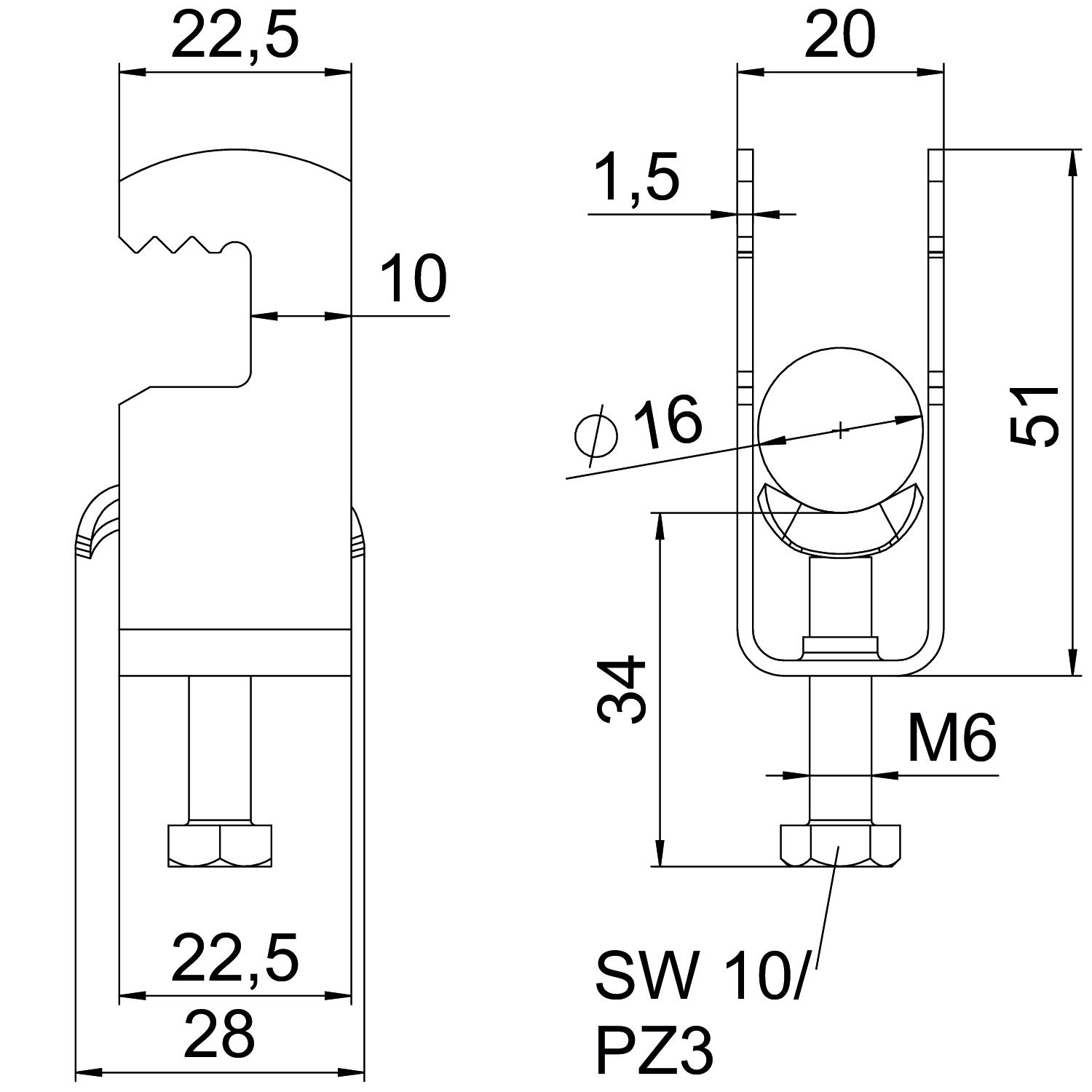

Mõõt A	22,5 mm

Mõõt B	20 mm
Mõõt C	28 mm
Mõõt G (mm)	M6
Mõõt H	51 mm
Mõõt L	34 mm
Mõõt t	1,5 mm
Paigaldusviis	lame profiil
Pikkus	22,5 mm
Pinnakate	hele, järeltöödeldud
plaadi materjal	Roostevaba teras
plaadi materjali väärtused	roostevaba teras 304 (1.4301)
Pleki paksus	1,5 mm
Torudele max läbimõõduga	16 mm
Torudele min läbimõõduga	12 mm
Välismõõtete pikkus	28 mm
Vastasplaadiga	ei

Kõik tüübid

Kõik tüübid

Tüüp	Koormusvahemiku D min	Koormusvahemiku D max	Max Kinnituse pöördemoment	Artikli nr.	Kogus	kl. VKE
BS-F1-M-12 A2	8 mm	12 mm	3 Nm	1187502	Tükki	25 Tükki
BS-F1-M-16 A2	12 mm	16 mm	3 Nm	1187508	Tükki	25 Tükki
BS-F1-M-22 A2	16 mm	22 mm	3 Nm	1187514	Tükki	25 Tükki
BS-F1-M-28 A2	22 mm	28 mm	3 Nm	1187520	Tükki	25 Tükki
BS-F1-M-34 A2	28 mm	34 mm	3 Nm	1187526	Tükki	25 Tükki
BS-F1-M-40 A2	34 mm	40 mm	3 Nm	1187532	Tükki	25 Tükki
