U-klamber, F-jalaga, 1-ne, metallist surveplaadiga, A2 22 | 28 | 3

U-klamber, F-jalaga, 1-ne, metallist surveplaadiga, A2

Artikli nr. 1187520 | EAN 4012196853748

Artikli nr. / Tüüp

Koormusvahemiku D min

Koormusvahemiku D max

Max Kinnituse pöördemoment	3 Nm

Toote kirjeldus

Toote kirjeldus

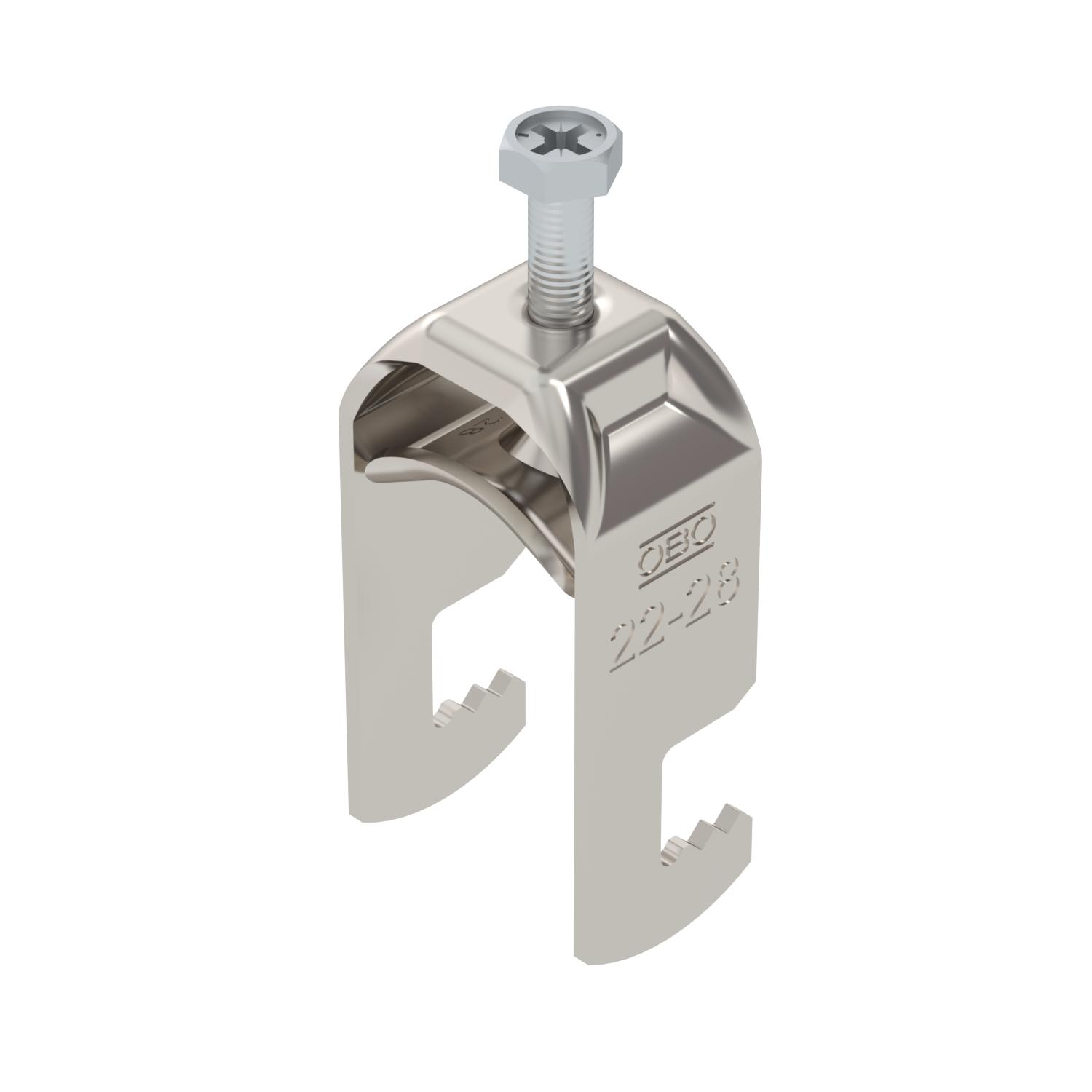

U-klamber F-jalaga, metallist surveplaadiga, millel on kaablikaitsena ümardatud servad. Üksikkaabli vertikaalseks ja horisontaalseks paigaldamiseks lameraua külge. Universaalne, ühekäigulise keermega kuuskantpeapolt, võtmelaiusega 10mm, samuti lapik- ja ristpea kruvikeerajale. Sobib paigaldamiseks nii sise- kui ka välistingimustes. Soovitatav on kasutada vastasplaati.

Tehnilised andmed

Tehnilised andmed

Ava laius	10 mm
CO2 jalajälg (GWP) hällist väravani	0,4612 kg CO2e / 1 Tükk
halogeenita	jah
Kaablite/torude arv	1
Keere	M6
Koormusvahemiku D max	28 mm
Koormusvahemiku D min	22 mm
Kõrgus	64 mm
Laius	33 mm
Lisa materjal	roostevaba teras
Lisa pealispind	töötlemata
Materjal	Roostevaba teras 1.4301
Max Kinnituse pöördemoment	3 Nm
Metallvanniga	jah
Mõõde	22-28mm

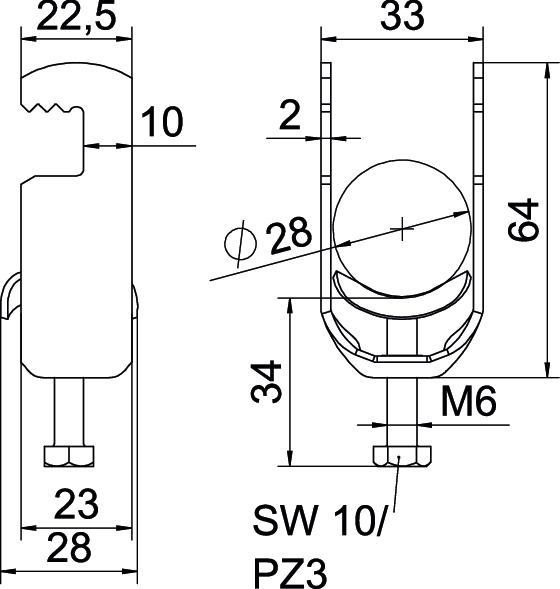

Mõõt A	22,5 mm

Mõõt B	33 mm
Mõõt C	28 mm
Mõõt G (mm)	M6
Mõõt H	64 mm
Mõõt L	34 mm
Mõõt t	2 mm
Paigaldusviis	lame profiil
Pikkus	22,5 mm
Pinnakate	hele, järeltöödeldud
plaadi materjal	Roostevaba teras
plaadi materjali väärtused	roostevaba teras 304 (1.4301)
Pleki paksus	2 mm
Torudele max läbimõõduga	28 mm
Torudele min läbimõõduga	22 mm
Välismõõtete pikkus	28 mm
Vastasplaadiga	ei

Kõik tüübid

Kõik tüübid

Tüüp	Koormusvahemiku D min	Koormusvahemiku D max	Max Kinnituse pöördemoment	Artikli nr.	Kogus	kl. VKE
BS-F1-M-12 A2	8 mm	12 mm	3 Nm	1187502	Tükki	25 Tükki
BS-F1-M-16 A2	12 mm	16 mm	3 Nm	1187508	Tükki	25 Tükki
BS-F1-M-22 A2	16 mm	22 mm	3 Nm	1187514	Tükki	25 Tükki
BS-F1-M-28 A2	22 mm	28 mm	3 Nm	1187520	Tükki	25 Tükki
BS-F1-M-34 A2	28 mm	34 mm	3 Nm	1187526	Tükki	25 Tükki
BS-F1-M-40 A2	34 mm	40 mm	3 Nm	1187532	Tükki	25 Tükki
