U-klamber, F-jalaga, 2-ne, metallist surveplaadiga, FT 16 | 22 | 3

U-klamber, F-jalaga, 2-ne, metallist surveplaadiga, FT

Artikli nr. 1187415 | EAN 4012196853557

Artikli nr. / Tüüp

Koormusvahemiku D min

Koormusvahemiku D max

Max Kinnituse pöördemoment

Toote kirjeldus

Toote kirjeldus

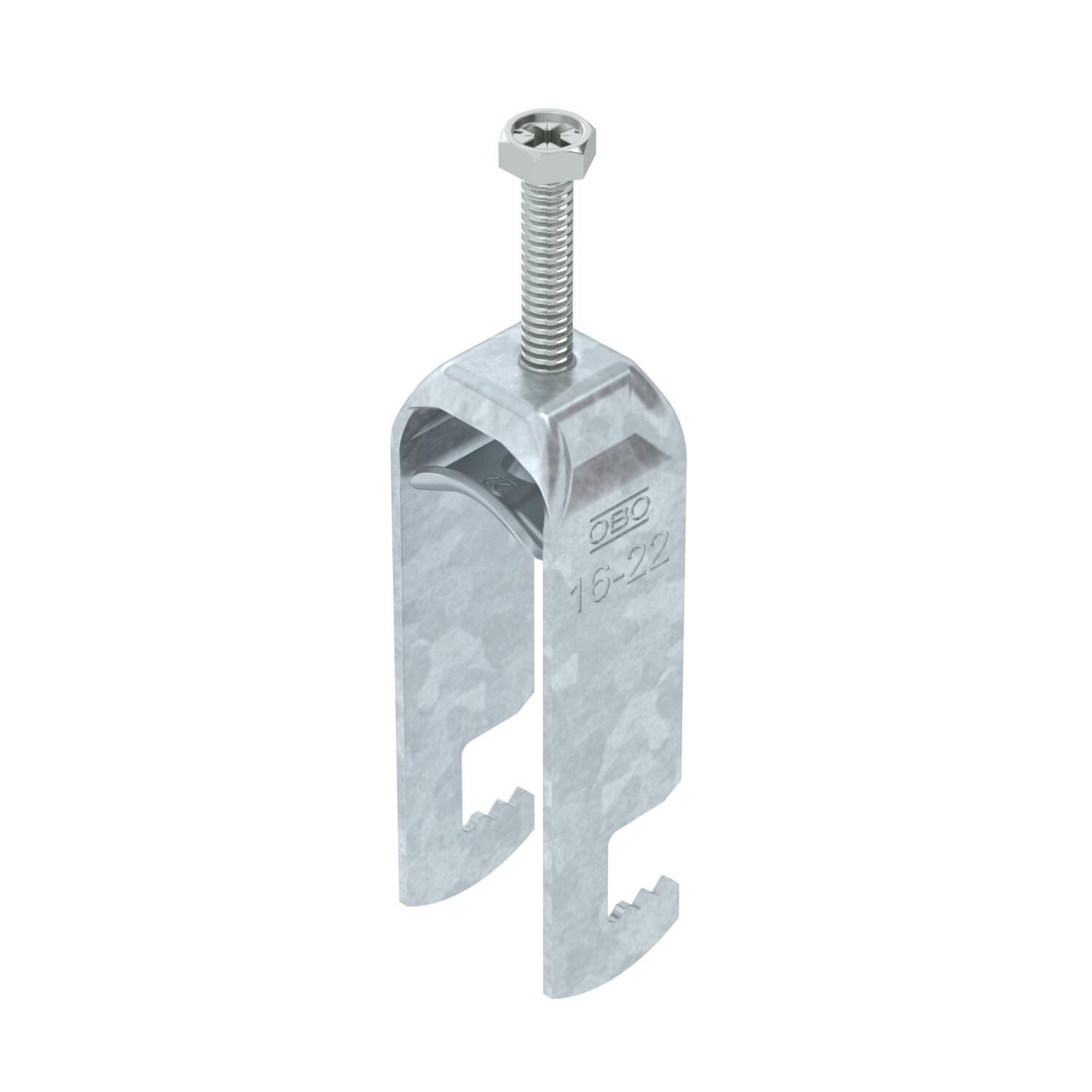

U-klamber F-jalaga, metallist surveplaadiga, millel on kaablikaitsena ümardatud servad. Kahe kaabli vertikaalseks ja horisontaalseks paigaldamiseks lameraua külge. Universaalne, ühekäigulise keermega kuuskantpeapolt, võtmelaiusega 10mm, samuti lapik- ja ristpea kruvikeerajale. Sobib paigaldamiseks nii sise- kui ka välistingimustes. Mitme kaabli korral tuleks need topeltsurveplaadiga eraldada. Soovitatav on kasutada vastasplaati.

Tehnilised andmed

Tehnilised andmed

Ava laius	10 mm
CO2 jalajälg (GWP) hällist väravani	0,1823 kg CO2e / 1 Tükk
halogeenita	jah
Kaablite/torude arv	2
Keere	M6
Koormusvahemiku D max	22 mm
Koormusvahemiku D min	16 mm
Kõrgus	85 mm
Laius	27 mm
Lisa materjal	Teras
Lisa pealispind	kuumtsingitud kastmismeetodil
Materjal	Teras
Max Kinnituse pöördemoment	3 Nm
Metallvanniga	jah
Mõõde	16-22mm

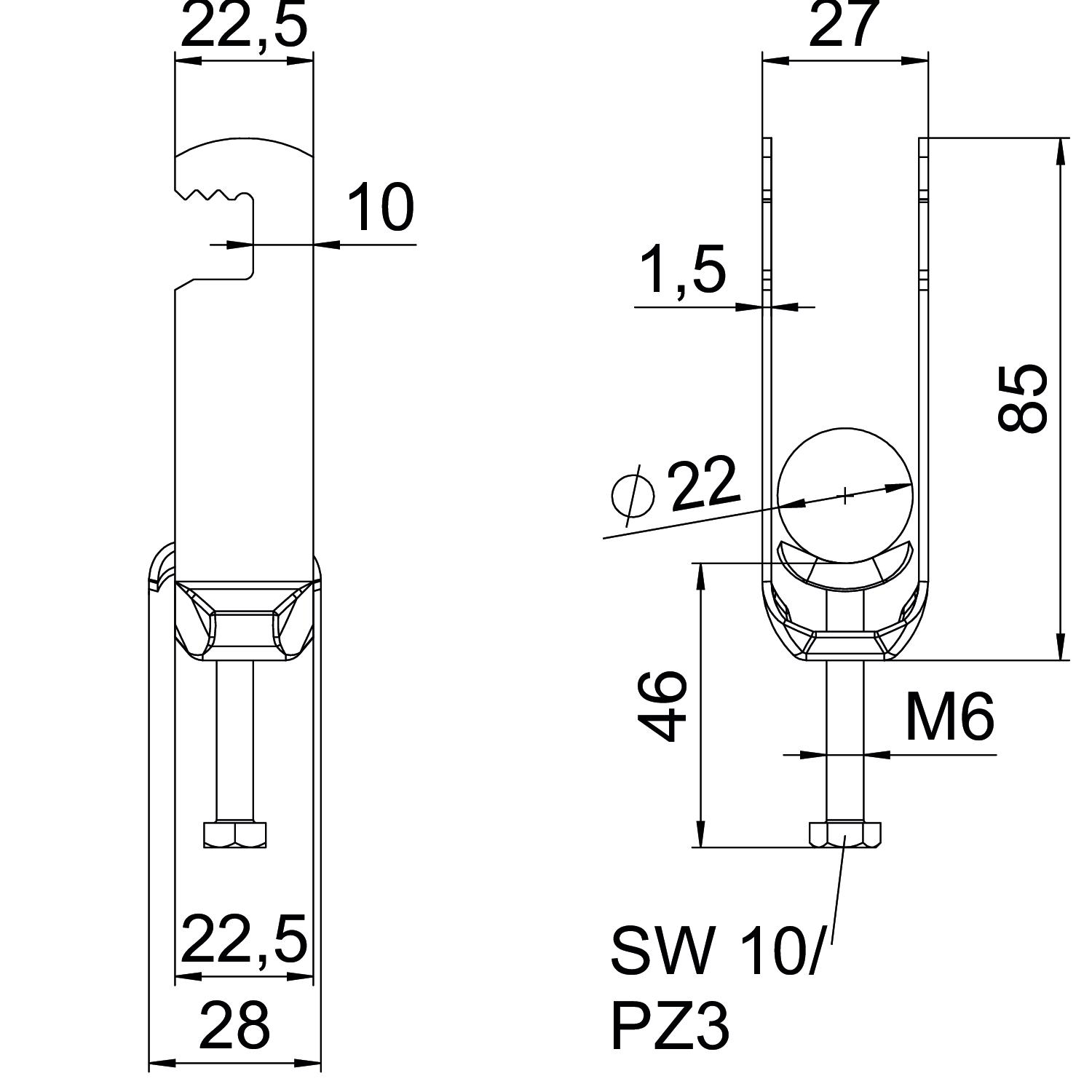

Mõõt A	22,5 mm

Mõõt B	27 mm
Mõõt C	28 mm
Mõõt G (mm)	M6
Mõõt H	85 mm
Mõõt L	46 mm
Mõõt t	1,5 mm
Paigaldusviis	lame profiil
Pikkus	22,5 mm
Pinnakate	Kuumtsingitud kastmismeetodil
plaadi materjal	Teras
Pleki paksus	1,5 mm
Torudele max läbimõõduga	22 mm
Torudele min läbimõõduga	16 mm
Välismõõtete pikkus	28 mm
Vastasplaadiga	ei

Kõik tüübid

Kõik tüübid

Tüüp	Koormusvahemiku D min	Koormusvahemiku D max	Max Kinnituse pöördemoment	Artikli nr.	Kogus	kl. VKE
BS-F2-M-12 FT	8 mm	12 mm	3 Nm	1187403	Tükki	50 Tükki
BS-F2-M-16 FT	12 mm	16 mm	3 Nm	1187409	Tükki	50 Tükki
BS-F2-M-22 FT	16 mm	22 mm	3 Nm	1187415	Tükki	50 Tükki
BS-F2-M-28 FT	22 mm	28 mm	3 Nm	1187421	Tükki	50 Tükki
BS-F2-M-34 FT	28 mm	34 mm	3 Nm	1187427	Tükki	50 Tükki
BS-F2-M-40 FT	34 mm	40 mm	3 Nm	1187433	Tükki	50 Tükki
BS-F2-M-46 FT	40 mm	46 mm	5 Nm	1187439	Tükki	50 Tükki
BS-F2-M-52 FT	46 mm	52 mm	5 Nm	1187445	Tükki	50 Tükki
