Päikeseelektrijaamade potentsiaaliühtlustus
Füüsikaline vahekaugus päikeseenergiapaigaldise ja välise piksekaitsesüsteemi vahel tuleks võimaluse korral alati säilitada, et PV-paigaldist kaitsta. Kui kohapealsed tingimused seda ei võimalda, võib vajalikku vahemaad vähendada, kui
▪ päikeseenergiapaigaldis on integreeritud välisesse piksekaitsesüsteemi

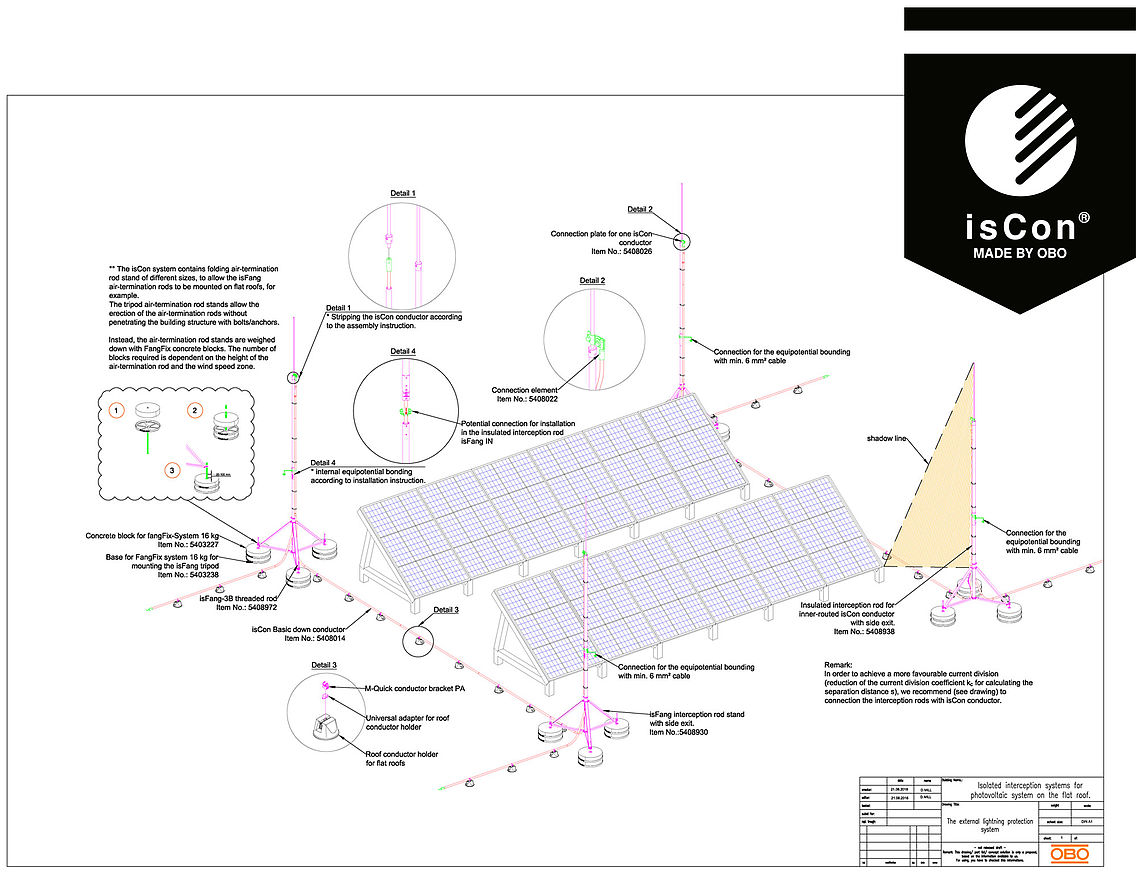

▪ luuakse isoleeritud süsteemi, nt. kõrgepingekindla isoleeritud välguvoolujuhiga isCon®.
Olulised meetmed
Päikeseelektrijaamade igakülgseks kaitsmiseks tuleb arvestada järgmiste momentidega:
- Kohalik maandus (PAS) tuleb ühendada peamaanduslatiga (HPAS).
- Potentsiaaliühtlustusjuhid tuleb paigaldada paralleelselt DC-kaablitega ja nende vahetusse lähedusse.
- Andmesidekaablid tuleb kaasata kaitsekontseptsiooni.
Neli sammu fotogalvaanikasüsteemide igakülgseks kaitseks
1. samm: Eraldusvahemiku kontrollimine
Kui nõutavat eraldusvahemikku ei ole võimalik tagada, tuleb metallosad omavahel ühendada nii, et need oleksid võimelised juhtima piksevoolu.
2. samm: Kaitsemeetmete kontrollimine
Näide: Piksekaitse-potentsiaaliühtlustuse meetmeid rakendatakse DC ja AC poolel, nt piksepiirik (tüüp 1)
3. samm: Andmesidekaablite kaasamine
Andmesidekaablid tuleb kaasata kaitsekontseptsiooni.
4. samm: Potentsiaaliühtlustuse teostamine

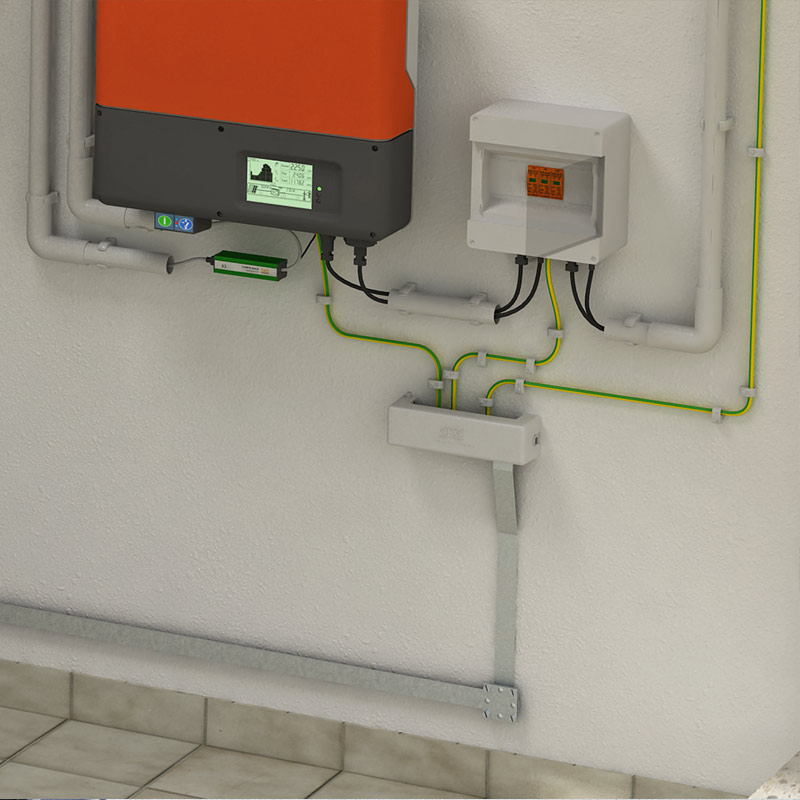

Inverteri korral tuleb teha potentsiaalide kohalik ühtlustamine.

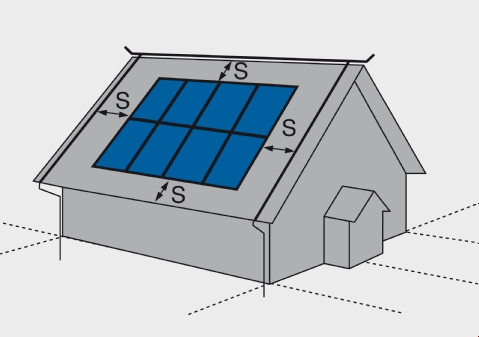

Eraldusvahemik päikesepaneelisüsteemide puhul
Piksekaitsesüsteem tuleb rajada PV-süsteemi osadest vastavalt standardile DIN EN 62305 määratud eraldusvahemiku (s) . Tavaliselt on piisav eraldusvahemik (s) = ohutu vahekaugusega 0,5 m kuni 1 m.
Konditsioneerid, elektrilised sensorid ja päikeseelektrijaamad on näited katusepaigaldistest, millede puhul tuleb järgida vajalikku eraldusvahemikku. See kaugus on vajalik selleks, et vältida ohtlikku sädemete teket ja välgu osavoolusid välise piksekaitsesüsteemi ning hoone metallosade ja elektriseadmete vahel. Just PV-süsteemide järelpaigaldusel ei ole see sageli ehituslike tingimuste tõttu võimalik. Turvaline lahendus: Kõrgepingekindel, isoleeritud OBO isCon®-süsteem. isCon®-kaabliga saab ohutult tagada 0,75 m eraldusvahemiku õhus ja 1,5 m eraldusvahemiku tahkete ehitusmaterjalide puhul.
- Juhul kui eraldusvahemikust ei ole võimalik kinni pidada
Kui VDE 0185-305-3 (IEC/EN 62305-3) kohast eraldusvahemikku ei saa ehituslikel põhjustel tagada, tuleb päikeseenergiaseade integreerida piksekaitsesüsteemi, kasutades selleks testitud komponente, mis on võimelised kandma piksevoolu - kas 16 mm2 vasest juhti või 25 mm2 alumiiniumist juhti. Ühendamiseks kasutatavad piksekaitsekomponendid peavad olema testitud vastavalt standardile VDE 0185-561-1 (IEC/EN 62561-1). Nendel juhtudel on alalisvoolu poolel vaja ka tüüp 1 (klass I) liigpingekaitseseadmeid või tüüp 1+2 (klass I+II) kombineeritud piirikuid, kuna hoonesse sisenevaid piksevoolu impulsse ei ole võimalik kontrollida.
Sel viisil saavutatud vajalik piksekaitse potentsiaaliühtlustus ühendab standardiseeritud piksekaitsesüsteemiga kõik süsteemi metallosad ja elektrit juhtivad komponendid maandussüsteemiga. Vastavalt VDE 0185-305 osadele 3 ja 4 (IEC/EN 62305-3, -4) kasutatakse liigpingekaitseseadmeid (SPD) tüüp 1 (klass I) või kombineeritud piirikuid tüüp 1+2 (klass I+II) hoonesse sisenevate liinide juures. See kehtib nii katuse kui ka maapinna tasemel, nii päikeseenergia toitesüsteemi vahelduv- kui ka alalisvoolu poolel.
Liigpingekaitsemeetmete vajalikkuse määramisel on otsustava tähtsusega standardid DIN VDE 0100-443 (VDE 0100-443) ning DIN VDE 0100-712 (VDE 0100-712).
Piksevarraste asukoht
Piksemastid või piksevardad tuleb paigutada selliselt, et nad ei varjutaks päikesepaneele. Täisvarjust piisab, et tulemuseks oleks kogu stringi jõudluse kaotus. Vastavalt VDE 0185-305-3, lisaleht 5 järgi peab piksevarras asuma moodulist vähemalt 108-kordse läbimõõdu kaugusel. Sealjuures tuleb jälgida, et PV-süsteem asuks jätkuvalt piksevarraste kaitsealas. OBO kõrgepingekindla isoleeritud isCon® süsteemi on eraldusvahemikust võimalik turvaliselt kinni pidada.
