Päikeseelektrijaama (PV-seadme) ostmine on alati seotud suurte investeeringutega, mis peaksid end võimalikult kiiresti ära tasuma. See muudab toodete kättesaadavuse veelgi olulisemaks.
Mida tuleb päikeseelektrijaama puhul arvesse võtta? Kuna PV-seadmed paigaldatakse kas katusele või avamaaled, on nad eriti ohustatud otseste pikselöökide ja ülepingemõjude poolt. Kui PV-seade saab kahjustada, jääb remondi ajal tulu saamata. Tekivad ka lisakulud, näiteks inverteri vahetamisel. OBO abiga olete alati turvalisel poolel: pakume kõikehõlmavaid süsteemilahendusi, et kaitsta teie PV-seadet pikselöökide ja liigpingekahjustuste eest.
Ülevaade Teie eelistest
- Täielik süsteem peaaegu kõigi PV-seadmete elektrotehniliste nõuete täitmiseks
- Süsteemilahendused kiireks ja püsivalt ohutuks paigalduseks
- Individuaalselt kohandatud tugi PV süsteemilahenduste paigaldamiseks ja käitamiseks
- Pikaaegne kogemus ja pädevus päikeseelektrijaamade piksekaitse ja kaabliteede valdkonnas
- Praktilised ja põhjalikud koolitused päikeseelektrijaamade osas
- Põhjalikud paigaldus- ja projekteerimisjuhised
- Investeerimis- ja õiguskindlus
Kiire juurdepääs
Süsteemsed lahendused

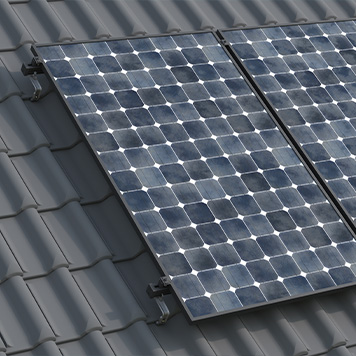

Magic PV Pitch viilkatuste paigaldised
Enamik viilkatusesüsteeme paigaldatakse niinimetatud katusepealsete lahendustena juba olemasolevale maja katusele. Siin kinnitatakse päikesepaneelid kinnitusklambrite abil katuse külge. Kinnitusklamber omakorda kinnitatakse katusekonstruktsiooni külge ning see hoiab kandeprofiili, millele paigaldatakse mooduliklamber.

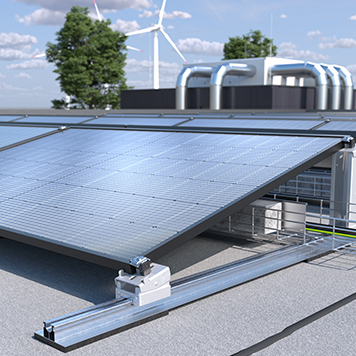

Magic PV Flat Pro
Päikeseelektrijaamu ei saa paigutada mitte ainult viil-, vaid ka lamekatustele. Selle eeliseks on, et päikesepaneelid saab paigaldada sõltumata katuse etteantud asendist.

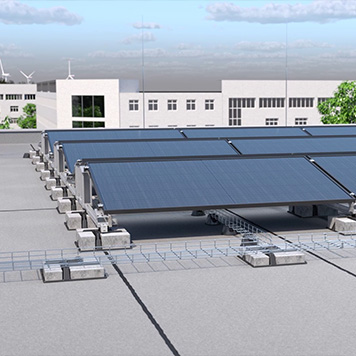

Magic PV Flat Basic
Lamekatustele mõeldud Basic süsteem on vastupidav ja kiiresti paigaldatav. Seda iseloomustab integreeritud süsteem kaablite paigalduseks ja samaaegseks ballastimiseks. Päikesepaneele saab paigaldada tänu paindlikule, kahe paneelirea vahele jäävale avatud alale sujuvalt, ilma konkreetsete ettenähtud vahedeta.

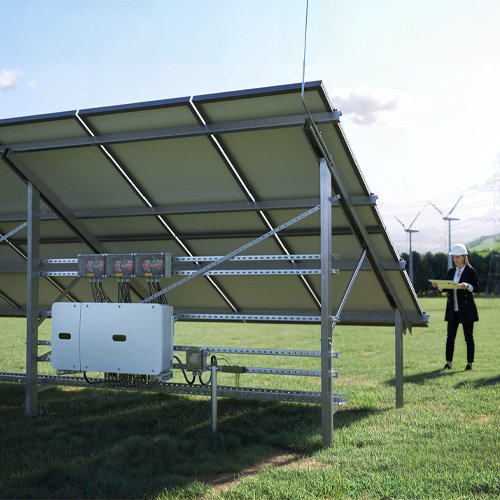

Magic PV Field maapealsed paigaldised
Välialade päikeseelektrijaama all mõistetakse PV-moodulite paigaldamist kaldalustele suurtele, põllumajanduslikult mittekasutatavatele aladele – erinevalt laialt levinud katustele paigaldamisest. Maapinnale paigaldatud päikeseelektrijaamad võivad soodsates tingimustes olla parema tootlusega.

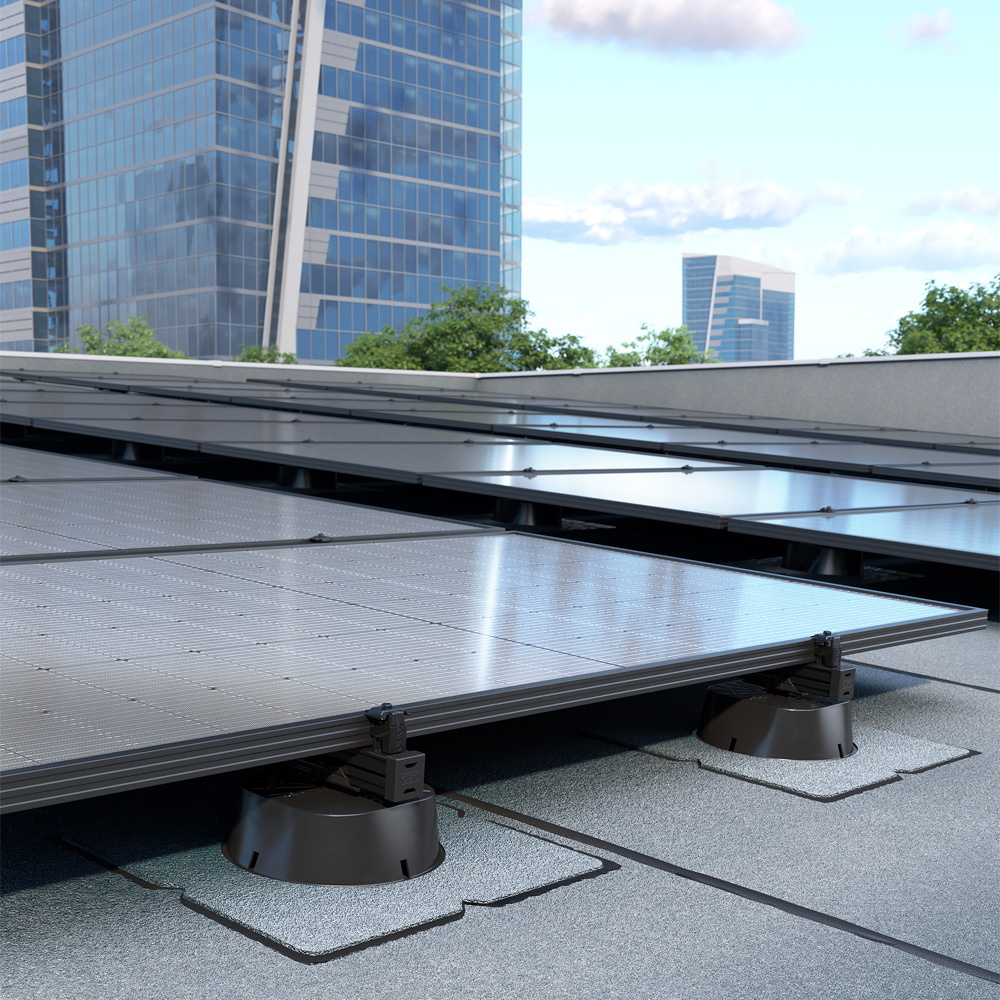

Magic PV UniBase Glue
Ballastivaba PV-paigaldussüsteemina saab universaalset alust Magic PV Uni Base Glue kasutada kõikidel levinud kald- ja viilkatustel. Meie süsteemikontseptsiooni kohaselt saab seda kombineerida ka paljude teiste OBO toodetega.
Olenemata sellest, millist tüüpi PV-seadet soovite rakendada: OBO-st leiate õiged süsteemilahendused järgmiste valdkondade jaoks:
Allalaaditavad failid
KKK
- Milliseid meetmeid tuleb rakendada päikeseelektrijaama kaitseks?
Vastavalt standardile DIN VDE 0100-712 tuleb elektrisüsteemi liitumispunkti (hoone liitumiskilbile) kinnitada standardile vastav infosilt. Infosilt on tuntud ka kui tuletõrje silt ja see aitab päästjatel tuvastada päikeseenergiaseadme olemasolu. Ohutusvahemaid järgides viiakse kustutustööd läbi vastavalt standardile DIN VDE 0312. Lisaks tuleb jälgida, et alalisvoolukaablid oleksid turvaliselt paigaldatud. Tagamaks inimeste ohutu päästmine tulekahju korral tuleb need paigaldada nii, et isolatsioonikahjustused oleksid välistatud. Vastavalt VDE-AR-2100-712-le peab kaitse olema tagatud sobiva eraldusmeetmega, näiteks tuletõkkekanaliga PYROLINE® Sun PV.

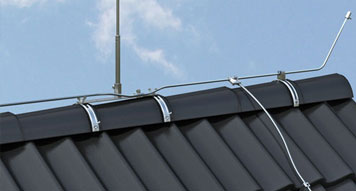

- Mida on vaja katusel asuvate päikeseelektrijaamade välise piksekaitse jaoks?
Eelkõige: Hea projekteerimine. Lisaks on päikseenergiaseamete usaldusväärseks väliseks piksekaitseks vaja: ümarjuht/ribajuhid, paigalduskivid, piksevardad, ühendusdetailid, kinnitusdetailid, kompensaatorid ja muud süsteemiga seotud komponendid. Lisateavet päikeseenergiaseadmete välise piksekaitse teemal leiate siit.
- Kuidas paigaldada välist piksekaitset kombineerituna päikeseelektrijaamaga?
Piksekaitsesüsteemi projekteerimisel tuleb kindlasti arvestada päikeseenergiaseadmetega, seega jälgige, et piksekaitsesüsteem ei varjutaks päikeseenergiaseadet, sest muidu võib selle tootlus väheneda. Paigaldamine ise toimub siis nagu kõigi teiste piksekaitsesüsteemide puhul.
- Kuidas järgida päikesepargi ja piksekaitsesüsteemi vahelisi eraldusvahemikke?
Piksekaitsesüsteemi eraldusvahemikud määratakse vastavalt standardile VDE 0185-305-3. Kui tavapärase piksekaitsesüsteemiga ei ole võimalik neid vahekaugusi tagada, saab eraldusvahemikku vähendada kuni 90 cm, kasutades erinevaid OBO isCon välguvoolujuhte. Lisateavet meie isCon süsteemi kohta leiate siit.

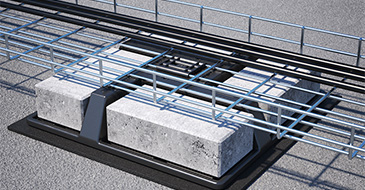

- Millised on võimalused tõmbetakistuseks vertikaalsel kaablipaigaldusel päikeseelektrijaama puhul?
Vertikaalse toite ohutuks kujundamiseks on erinevaid võimalusi. Põhimõtteliselt tuleb kaablid või liinid siiski sobivate meetmetega teatud vahemike järel kinnitada niipea, kui nende paigaldusviis ei ole kogu ulatuses toestatud.
Vertikaalsed redelisüsteemid on vertikaalseks paigaldamiseks optimaalne lahendus. Teine võimalus on paigaldada otse seinale. Vastavate U-klambritega või ka üksikute klambritega profiillatid kinnitatakse otse seina või teraskonstruktsiooni külge.

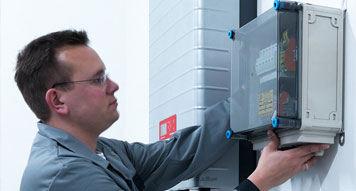

- Kuidas kaitsta inverterit päikeseelektrijaamas võimalikult tõhusalt?
Päikeseenergiapaigaldise inverteri optimaalseks kaitsmiseks tuleks alalisvoolu poolel alati kasutada liigpingekaitset. Vahelduvvoolu poolel tuleb elektrisüsteemi toitepunktis kasutada vähemalt ühte liigpingekaitset. Kui inverter on toitepunktist kaugemal kui 10 m kaablipikkust, tuleks liigpingekaitset korrata otse vahelduvvoolu poolel inverteri ees.
Välise piksekaitsesüsteemiga elektrisüsteemis tuleb alati kasutada vahelduvvoolu poolel tüüp 1(+2) liigpingepiirikut (SPD). Tüüp 1(+2) tüüpi piirik on vajalik alalisvoolu poolel, kui päikeseenergiasüsteem on galvaaniliselt integreeritud välisesse piksekaitsesüsteemi. Kõigil muudel juhtudel piisab tüüp 2 liigpingepiirikutest
- Kuidas paigaldada kaableid evakuatsiooni- ja päästeteede piirkonnas päikeseelektrijaama puhul?
Kui paigaldised asuvad evakuatsiooni- ja päästeteedel, tuleb PV-DC liinid paigaldada kinnisel viisil. Ehitusõiguse nõuded on leitavad riiklikust ehitusmäärusest.

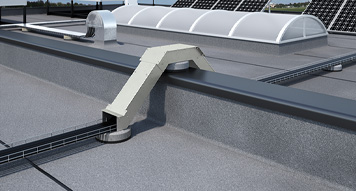

Tuletõkkekanal PYROLINE® Sun PV kujutab endast ideaalset lahendust päikesepaneelide alalispingekaablite tulekindlaks paigaldamiseks. See kanal täidab I-kanalina DIN 4102 osa 11 kohaselt evakuatsiooni- ja päästeteede kaabliinstallatsioonidele esitatavaid nõudeid. Lisaks vastab see VDE AR 2100-712 nõuetele. Kanal on valmistatud vee- ja külmumiskindlatest klaaskiudbetoon-tuletõkkeplaatidest (mittepõlevad, ehitusmaterjali klass A1), mistõttu võib seda paigaldada ka välistingimustesse.
Tugi
Nõuded
Võtke vastutus, kindlustage süsteem.
PV-seadme piksekaitsesüsteemi integreerimisel tuleb järgida suurt hulka standardeid ja eeskirju. Nende nõuetekohase täitmise eest vastutab PV-süsteemi paigaldaja üle 30 aasta. Lisanduvad kindlustusfirmade nõuded.
Ettevõte, kes ehitab elektripaigaldise, on seaduse järgi kohustatud selle veatult üle andma.
Käitajapoolne vastutus
Toodetud energia võrkuandmise tõttu vastab peaaegu iga päikeseelektrijaam ärilise kasutuse nõuetele. Õnnetuste vältimise määruse BGV A3 kohaselt on seadme käitaja kohustatud laskma seda professionaalselt hooldada, kontrollida ja remontida.
Elektriliste süsteemiosade regulaarseid korduskontrolle peab teostama elektrispetsialist.
Asjakohased standardid
Madalpingesüsteemide püstitamine
> DIN VDE 0100-100 (IEC 60364-1)
> DIN VDE 0100-534 (IEC 60364-5-53)
> DIN VDE 0100-410 (IEC 60364-4-41)
> DIN VDE 0100-443 (IEC 60364-4-44)
> DIN EN 60664-1 (IEC 60664-1)
Kasutuselevõtu test ja dokumentatsioon
> VDE 0100-600 (IEC 60364-6)
> VDE 0105-100 (EN 50110-1)
Nõuded päikeseenergia voolutoitesüsteemidele
> DIN VDE 0100-712 (IEC 60364-7-712)
> DIN EN 62446 (IEC 62446)
> DIN CLC/TS 61643-12 (IEC 61643-12)
> DIN CLC/TS 50539-12 (CLC/TS 51643-32, IEC 61643-32)
> VDE 0185-305-3 lisaleht 5

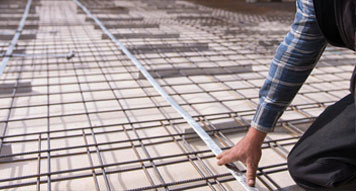

Piksekaitse- ja maandussüsteemid
> DIN EN 62305-1 kuni -4 (IEC 62305-1 kuni -4)
> Täiendavad kohalikud nõuded (nt riiklikud ehitusnormid Saksamaal)
> DIN 18014
> DIN VDE 0100-540 (IEC 60364-5-54)
Tuletõkestus päikeseenergia valdkonnas
> VDE-AR-E 2100-712
Ehitusõiguslikud eeskirjad
> EN 13501-1/-2, DIN 4102-1/-2 Eeskirjad ehitusmaterjalide ja ehitustoodete süttivuse kohta
> Ehitustoodete kasutamisel tuleb järgida riiklikke või piirkondlikke ehituseeskirju. Nende hulka kuuluvad näiteks riiklikud ehituseeskirjad Saksamaal, VKF-i eeskirjad Šveitsis ja OIB juhised Austrias
See nimekiri ei pretendeeri täielikkusele! Palun järgige ka vastavaid kohalikke ja seadusega sätestatud nõudeid.
Kas Te pole kindel, milliseid meetmeid peate oma PV-seadme kaitsmiseks rakendama? Sel juhul on Teile abiks meie graafik, mis juhatab Teid samm-sammu haaval sobivate kaitsemeetmeteni.
