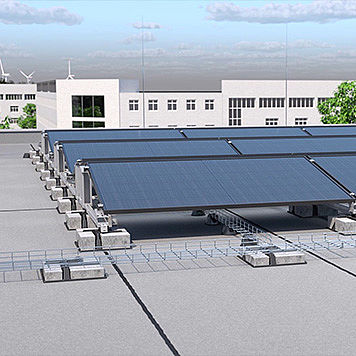

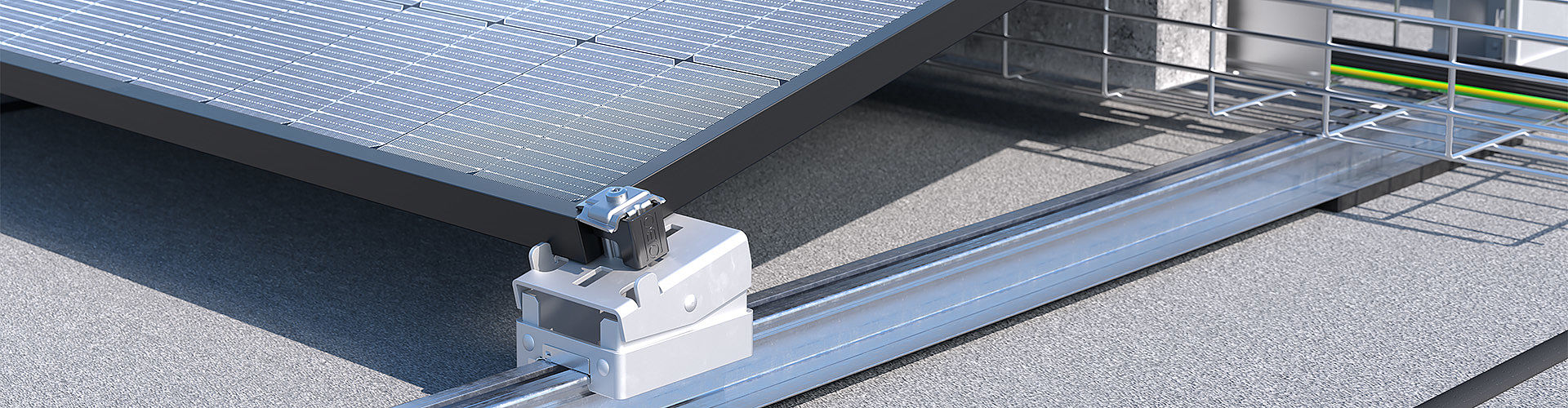

Magic PV Flat Basic
Kui päikesepaneelisüsteemid paigutatakse lamekatustele, on sellel otsustav eelis: päikesepaneele saab paigaldada sõltumata katuse etteantud asendist. Veel suuremaid eeliseid pakub meie Magic PV Flat Basic süsteem koos minimalistliku tooteportfelliga, mis pakub suurimat võimalikku paindlikkust. Lamekatuste paigaldiste montaažisüsteem on pikaealine, suure koormustaluvusega ja tänu Magic-klõpsühendusele kiiresti ilma poltide ja muude tööriistadeta paigaldatav. Paindlik harjapilu võimaldab astmevaba süsteemi paigaldamist. Magic PV Flat Basicut iseloomustab integreeritud süsteem kaablite paigalduseks ja samaaegseks ballastimiseks. Seda saab teha näiteks korvrennissüsteemidega.
Esiletõstetud tooted

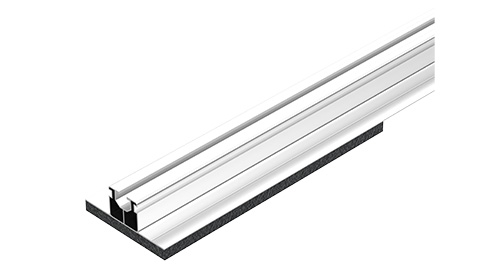

Kandeprofiil päikesepaneelide paigaldamiseks lamekatusele
- Libisemiskindel kandeprofiil päikesepaneelide kindlaks paigaldamiseks lamekatustele
- Mitmekülgselt kasutatav ja ühilduv lühikeste ja pikkade tugedega (STK ja STL)
- Lihtsalt laiendatav mitme kandeprofiili ühendamise teel jätkuga LV 35
- Stabiilne ja usaldusväärne alus vastupidavatele päikesepaneelisüsteemidele lamekatustel

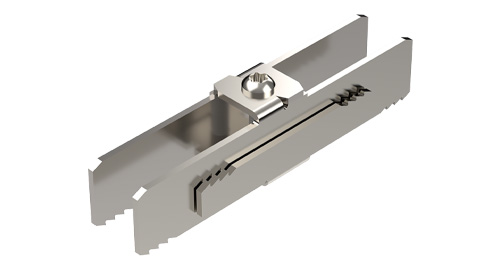

Kandeprofiili jätk lamekatusele
- Tõhus kandeprofiilide TPF 35 ühendus, ideaalne lamekatuste päikeseenergiasüsteemidele
- Lihtne paigaldus tänu eelpaigaldatud poldile M8, mis võimaldab kiiret kinnitamist.
- Mugav käsitsemine tänu standardse Torx40 võtmega keermeühendusele
- Kindel ja tugev ühendus kandeprofiilide maksimaalse stabiilsuse tagamiseks

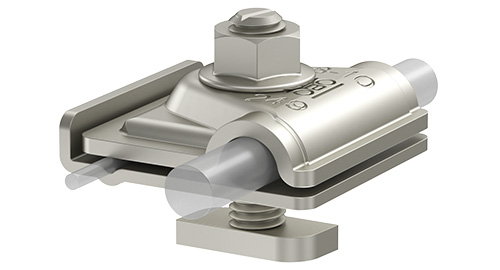

PV universaalne maandusklamber
- Universaalne maandusklamber on eelmonteeritud
- Täpselt sobivate maanduskllambrite kinnitamine eelmonteeritud liugmutrite abil vastava kandeprofiili soonde
- Välguvoolukindel 100 kA
- Integreeritud vedrumehhanism tagab kiire paigalduse
- Ümarjuhi RD 8-10 kinnitamiseks
- Ühe ja/või mitme sooneliste juhtmete 6–50 mm² kinnitamiseks
- Kõikidele 10 mm soonega profiilidele. Koos OBO kandeprofiiliga on optimaalne kasutamine tagatud.
- Vastab DIN EN 62561-1 nõuetele

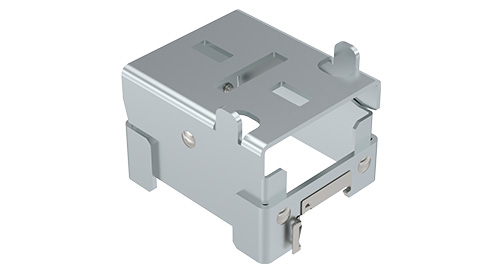

Korvrenni kinnituskomplekt, päikesepaneelide kinnitussüsteem, lamekatus
- Kinnituskomplekt korvrennide kindlaks paigaldamiseks TPF 35 kandeprofiilidele.
- Ideaalne lamekatusesüsteemidele ja optimaalne päikesepaneelide paigaldussüsteemidele
- Komplekt sisaldab stabiilseks ühenduseks fiksaatorit, liugmutrit ja polti
- Lihtne paigaldus kiireks ja lihtsaks ning maksimaalse hoidvusega paigalduseks

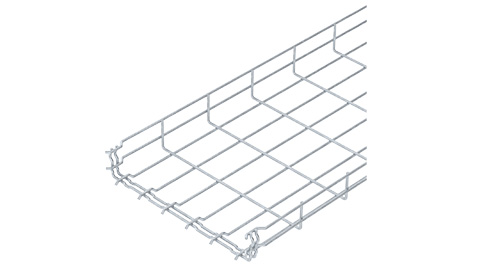

Korvrenn GR-Magic® 55
- Magic ühendusega korvrenn lihtsaks ja kiireks paigalduseks
- Tänu nutikale pistiksüsteemile pole vaja täiendavaid ühendusdetaile
- Ohutus kontrollitud vastavalt VDE-direktiivile 0639 või IEC/EN 61537 mehaaniliste ja elektriliste väärtuste eesmärgil
- Üksikute korvrennide lihtne ja praktikas proovitud paigaldus loendamatuteks võimalusteks
- Pidev kättesaadavus koos laia tooteportfelliga, nt erinevad mõõtmed ja/või pinnakatted.
Lühike tugi lamekatusepaigaldisele
- Tööriistavaba paigaldamine kandeprofiilile
- Võimalik sujuvalt reguleerida igas paigaldusasendis
- Peale asetatav abi-katteplaat päikesepaneeli paigaldamiseks
- Standardkinnitusena horisontaalne ovaalava universaalklambri jaoks või vertikaalne ovaalava juhuks, kui üksikut paigaldusjalga tuleb kasutada ka vahetoena
- Vajaduse korral võib paneelile paigaldada vahetoe
- Tänu nurga alla olevale ühenduspeale ühildub igas suuruses paneelidega
- Kvaliteetne pinnakate tagab vastupidavuse
Pikk tugi lamekatuste paigaldistele
- Pikk tugi päikesepaneelide paigaldamiseks lamekatustele koos kandeprofiili TP 45 ja universaalklambriga KLU
- Kuni 15-kraadine kaldenurk optimaalseks paneelide paigalduseks
- Kandeprofiili peale fikseeritav kinnitus
- Lihtne ja kiire tööriistavaba paigaldus
- Ühildub paindlikuks kasutamiseks erineva suurusega paneelidega
- Suur stabiilsus ja pikaealisus tänu tugevale konstruktsioonile

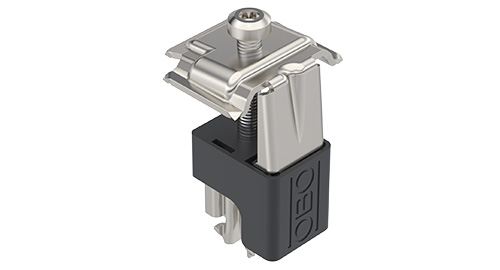

Universaalklamber lame-/viilkatuste paigaldistele
- Viimistlemata versioon optimaalseks kombineerimiseks viimistlemata kandeprofiiliga
- Sobib PV-moodulite, kõrgusega 30–50 mm, kinnitamiseks
- Pärast profiili soonde fikseerumist on 90° kaupa pööratav
- Kasutatav vahe- ja otsaklambrina
- Spetsiaalne geomeetria ülaosa nurkades päikesepaneelide potentsiaaliühtlustuseks
- Ümbritsev plastkorpus suunab ülaosa ja aitab vältida selle vale asendit paigaldamise ajal
- Ülaosa jääb ülemisse asendisse pidama, kuni päikesepaneel kinnitatakse lõplikult
- Kinnitub vastavatele paigaldusjalgadele (lamekatuse paigaldis) ja kandeprofiili soonde (viilkatuse paigaldis) klõpsuga
- Plastikkorpus toimib alusena, mis võimaldab paneelid õigesti positsioneerida
- Pikk kasutusiga tänu kvaliteetse roostevaba terase kasutamisele
PV-süsteemide projekteerimine lihtsam kui kunagi varem – oleme teie jaoks olemas.“
Päikeselised väljavaated
Pakume teile mitte ainult päikesepaneelisüsteemile uuenduslikke paigaldussüsteeme, vaid toetame teid ka projekteerimisel. Koos meie klienditeenindusega leiate oma vajadustele individuaalselt sobiva Magic PV Solution®-i lahenduse.
