Magic PV Pitch
Magic tehnoloogiaga on võimalik: viilkatusepaigaldistele mõeldud OBO montaažisüsteemi saab paigaldada ilma poltide ja tööriistadeta. Sellega hoiate aega kokku. Süsteemi kinnitusklambrite lahendus pakub paindlikkust. Selle saab paigaldada kõigile levinud viilkatusetüüpidele, mis on katusekividega kaetud, lisaks saab seda ka igal ajal ning igas suunas sujuvalt ja millimeetri täpsusega reguleerida. Süsteemi universaalklamber toimib ka vahe- ja otsaklembrina ning suudab katta kinnitusvahemiku 30–50 mm. Seega saab kõiki turul pakutavaid päikesepaneele probleemideta paigaldada.
Eriti praktiline: lame- ja viilkatuste rajatistele mõeldud tooteid saab omavahel kombineerida.
Esiletõstetud tooted

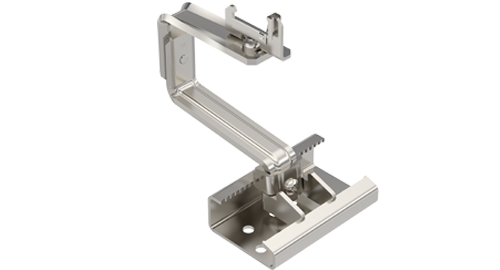

Universaalne kinnitusklamber viilkatusesüsteemi jaoks
- Sobib paigaldamiseks kõigile levinud viilkatusetüüpidele, mis on kaetud katusekiviga
- Kõigis suundades millimeetri täpsusega reguleeritav
- Paindlikkuse tagavad kokku üheksa lamepeapoltide (mõõt M8) jaoks ette nähtud auku, mille abil saab kinnitusklambri fermi külge kinnitada
- Kiire ja lihtne kinnitusklambri positsioneerimine (vertikaalne ja/või horisontaalne) vaid ühe kinnituspoldi abil
- Tänu võimalusele vertikaalselt joondada on katuse ebaühtlust lihtne tasandada
- Kandeprofiili kinnitamine toimub ilma poltide ja tööriistadeta. Tänu innovaatilisele tehnoloogiale OBO Magic
- Olemasolevate roovituste järgi kohandamiseks saab kõrgust seada 14 mm ulatuses
- 76 mm külgsuunaline reguleerimisvõimalus katusefermile paigaldamisel
- Selleks et paigaldusprofiili täppisreguleerida, saab kõrgust pärast kinnitusklambri paigaldamist 18 mm ulatuses kohandada
- Külgsuunas saab profiili täppisreguleerida 10 mm ulatuses

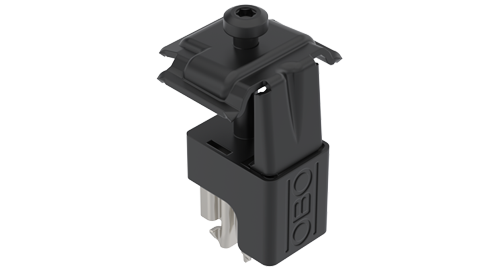

Universaalklamber lame-/viilkatuste paigaldistele
- Musta versiooniga saate luua ühtlase ja kauni kombinatsiooni vastavate musta värvi kandeprofiilidega
- Sobib PV-moodulite, kõrgusega 30–50 mm, kinnitamiseks
- Pärast profiili soonde fikseerumist on 90° kaupa pööratav
- Kasutatav vahe- ja otsaklambrina
- Spetsiaalne geomeetria ülaosa nurkades päikesepaneelide potentsiaaliühtlustuseks
- Ümbritsev plastkorpus suunab ülaosa ja aitab vältida selle vale asendit paigaldamise ajal
- Ülaosa jääb ülemisse asendisse pidama, kuni päikesepaneel kinnitatakse lõplikult
- Kinnitub vastavatele paigaldusjalgadele (lamekatuse paigaldis) ja kandeprofiili soonde (viilkatuse paigaldis) klõpsuga
- Plastikkorpus toimib alusena, mis võimaldab paneelid õigesti positsioneerida
- Pikk kasutusiga tänu kvaliteetse roostevaba terase kasutamisele

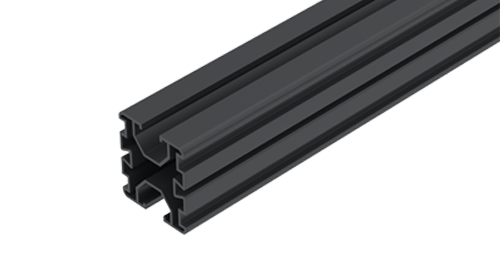

Kandeprofiil lame-/viilkatusepaigaldistele
- Musta versiooniga saate luua ühtlase ja kauni, katusekattega sobiva lahenduse
- Kahepoolsed 10 mm laiused sooned näiteks liugmutrite, universaal- ja/või maandusklambrite jaoks
- Lisaks külgmised sooned näiteks piki- ja/või ristühenduste teostamiseks
Otsakork kandeprofiili jaoks
- Musta versiooniga saate luua ühtlase ja kauni kombinatsiooni vastavate musta värvi kandeprofiilidega
- Tootel olevad augud võimaldavad veel välja voolata ja takistavad seega vee kogunemist kandeprofiili sisse
- Kandeprofiili esteetiline sulgemine: nii saab näiteks inetud lõikeservad kinni katta

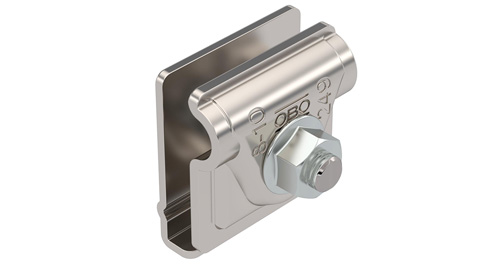

PV universaalne maandusklamber
- Universaalne maandusklamber on eelmonteeritud
- Täpselt sobivate maanduskllambrite kinnitamine eelmonteeritud liugmutrite abil vastava kandeprofiili soonde
- Välguvoolukindel 100 kA
- Integreeritud vedrumehhanism tagab kiire paigalduse
- Ümarjuhi RD 8-10 kinnitamiseks
- Ühe ja/või mitme sooneliste juhtmete 6–50 mm² kinnitamiseks
- Kõikidele 10 mm soonega profiilidele. Koos OBO kandeprofiiliga on optimaalne kasutamine tagatud.
- Vastab DIN EN 62561-1 nõuetele

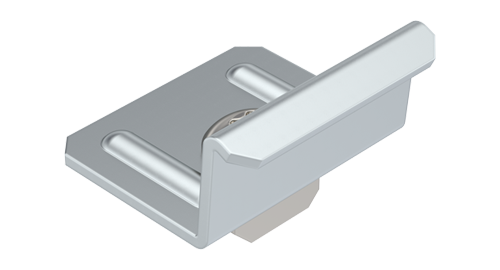

Ristühendus kandeprofiili jaoks
- Katusele ristiühenduse loomiseks
- ahendus raskesti ligipääsetavate katusepindade jaoks, n'äiteks kohtadele kus ei ole võimalik luua otsest siiniühendust
- Kinnitatakse kandeprofiili külgmisse soonde
- Keeratav võtmega, mille suurus on TX 40
Projekteerimisjuhised
Avastage päikeseparkide projekteerimise tulevik
Päikeseparkide paigaldussüsteemide projekteerimine pole olnud veel kunagi nii lihtne: seeria Magic PV Solution® abivahend OBO Construct Tool muudab selle võimalikuks. Projekteermistööriist avaldab muljet intuitiivse ja selge kasutajaliidese ning lühikeste projekteermisprotsessidega.
