Päikeseelektrijaamade liigpingepiirik



PV seadmete liigpingekaitsel on alati kaks poolt. Liigpingeid saab süsteemi tulla nii alalisvoolu (DC) kui ka vahelduvvoolu (AC) poolelt. Selle tagajärjel võib näiteks inverter kahjustatud saada. OBO liigpingekaitsesüsteemid tagavad usaldusväärse ja igakülgse kaitse kõigil tasanditel. Olemasolevad andmeliinid saab sobivate kaitseseadmete abil ohutult integreerida välgupotentsiaaliühtlustusse.

Liigpingekaitse välise piksekaitsesüsteemita hoonetes

Välise piksekaitsesüsteemita hoonete korral on alalisvoolupoolne liigpingekaitse (tüüp 2 liigpingepiirik) standarditest lähtuvalt kohustuslik. Välise piksekaitsesüsteemiga hoonete korral, kui eraldusvahemik PV-paigaldise ja piksekaitsesüsteemi vahel ei ole tagatud, tuleb kasutada tüüp 1+2 liiigpingepiirikuid. Samal ajal tagatakse sel viisil süsteemi töökindlus.

Et kaitsta inverterit võimalikult tõhusalt ohtlike liigpingeimpulsside eest, tuleks liigpingekaitseseadmed paigaldada nii alalis- kui ka vahelduvvoolu poolele – otseselt nii sisenditele kui ka väljundile.

Päikeseenergiaseadme alalispinge poole liigpingekaitseseadme valimisel ei tohi PV-süsteemi avatud ahela kõrgeim pinge mingil juhul olla üle liigpingekaitseseadme maksimaalse lubatava kestevpinge. Vajalike kaitseseadmete arv tuleneb MPP jälgijate arvust vastavas PV-seadmes.

Kui inverter on ühendatud info- või sideseadmetega tuleks ka need liinid integreerida välgupotentsiaaliühtlustusse kasutades sobivaid liigpingekaitseseadmeid.

PV seadmete liigpingekaitsesüsteemid

Üks sortiment kõigiks rakendusjuhtudeks:

  • Välguvoolupiirik/kombipiirik
  • Liigpingekaitse energia- ja andmetehnoloogia jaoks
  • täielikud süsteemilahendused – komplekteeritud ja eelmonteeritud korpusesse
  • Kombi- ja liigpingepiirikud päikeseenergiaseadme alalisvoolu poolele

Asjakohased eeskirjad

PV-seadmete standarditele vastava liigpingekaitse puhul tuleb järgida järgmisi juhiseid:

  • Liigpingekahjustuste vältimiseks on katusel asuvate PV-seadmete jaoks soovitatav piksekaitsesüsteem vastavalt VDE 0185-305-3 (IEC/EN 62305-3).
  • VDE 0185-305-2 kohane riskianalüüs aitab välja selgitada piksekaitsesüsteemi vajaduse ja vajaliku piksekaitseklassi. See kehtib ainult juhtudel, kui muud juhised, näiteks riigi ehitusnormid, ei nõua teisi piksekaitsesüsteeme.
    Keerukate maapealsete PV-süsteemide, näiteks päikeseelektrijaamade või päikeseparkide puhul, millel on kõrgendatud töökindluse nõuded, tuleks üldjuhul hinnata lisameetmete vajadust vastavalt standardile VDE 0185-305-2.
  • Ainult kaitstud süsteem talub koormusi, mida tal tuleb kanda, ja toodab pidevalt ohutult energiat. Nii soovitavad varakindlustusega tegelevad kindlustusettevõtted VdS-i 2010 juhendi uues versioonis (veebruar 2021) maapealsetele PV-süsteemidele jätkuvalt sisemist liigpingekaitset.
  • PV-toitesüsteemide paigaldamisel kehtivad VDE 0100 seeria standardid, eelkõige DIN VDE 0100-712.
  • Kui elektrisüsteemiga ühendatakse uus PV seade, on vahelduvvoolu poolel vajalik liigpingekaitse (tüüp 2 / klass II) vastavalt standarditele DIN VDE 0100-443 ja DIN VDE 0100-712 (IEC 60364-4-44 ja 60364-7-712).
  • Tänu täiendavale viitele standardis DIN VDE 0100-712 standardile VDE 0185-305-3, lisaleht 5, on nii vahelduv- kui ka alalisvoolu poolel vaja liigpingekaitsesüsteemi, et tagada inverteri ohutus süsteemides, mis on varustatud välise piksekaitsega.
Liigpingekaitseseadmed: valik ja vajalik arv

Valiku tegemisel tuleks erilist tähelepanu pöörata järgmistele punktidele:

  • Päikeseenergiapaigaldise alalisvoolu poole liigpingekaitseseadme maksimaalne kestevpinge ei tohi mingil juhul olla üle PV süsteemi avatud ahela kõrgeima pinge.
  • Vajalike kaitseseadmete arv tuleneb MPP jälgijate arvust vastavas PV-seadmes.
  • Kui inverter on ühendatud info- või sideseadmetega tuleks ka need liinid integreerida välgupotentsiaaliühtlustusse kasutades sobivaid liigpingekaitseseadmeid.

Hoonete PV-seadete puhul paigaldatakse inverter olenevalt kohalikest tingimustest otse katusele, pööningule, aga sageli ka keldrisse. Keldrisse paigaldamisel võib olla mõttekas kasutada liigpingekaitset mitte ainult inverteri ees, vaid ka kaablite hoonesse sisenemise kohas, et vältida väljastpoolt tulevaid induktiivselt sidestatud ühendusi.

OBO lahendused turvalise fotogalvaanikasüsteemi jaoks

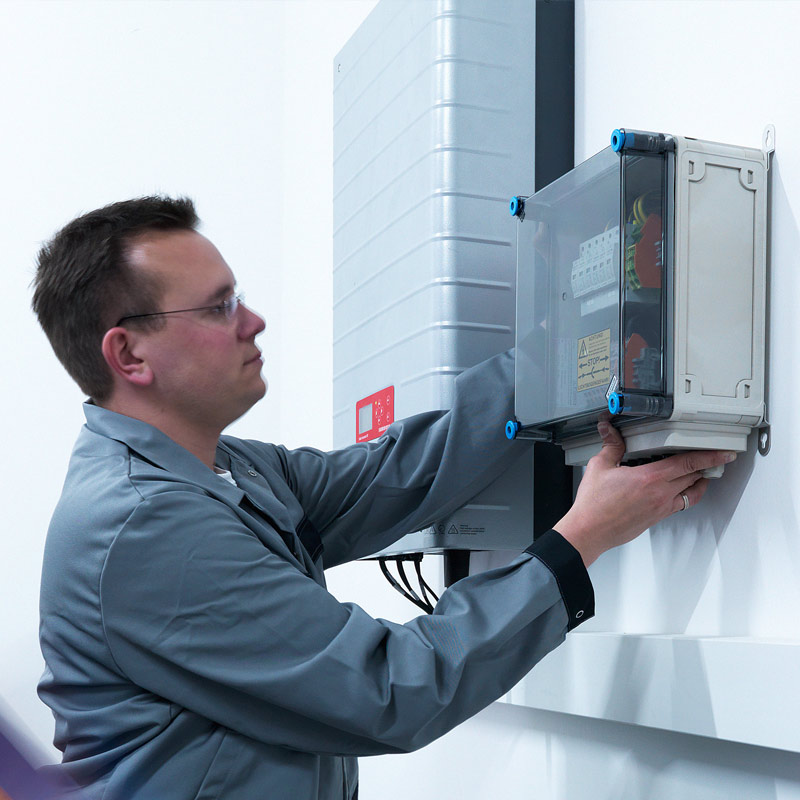

Päikeseelektrijaamade liigpingekaitsel on alati kaks poolt: nii alalis- kui ka vahelduvvoolu poolel võivad mitmesugustel põhjustel süsteemi sattuda liigpingeimpulsid, mis võivad näiteks kahjustada invertereid. OBO liigpingekaitsesüsteemid kaitsevad usaldusväärselt kõiki külgi. Inverteri alalisvoolupoolse sisendi kaitsmiseks pakub OBO komplekti pikse- ja liigpingekaitsega ühenduskarpidest.
