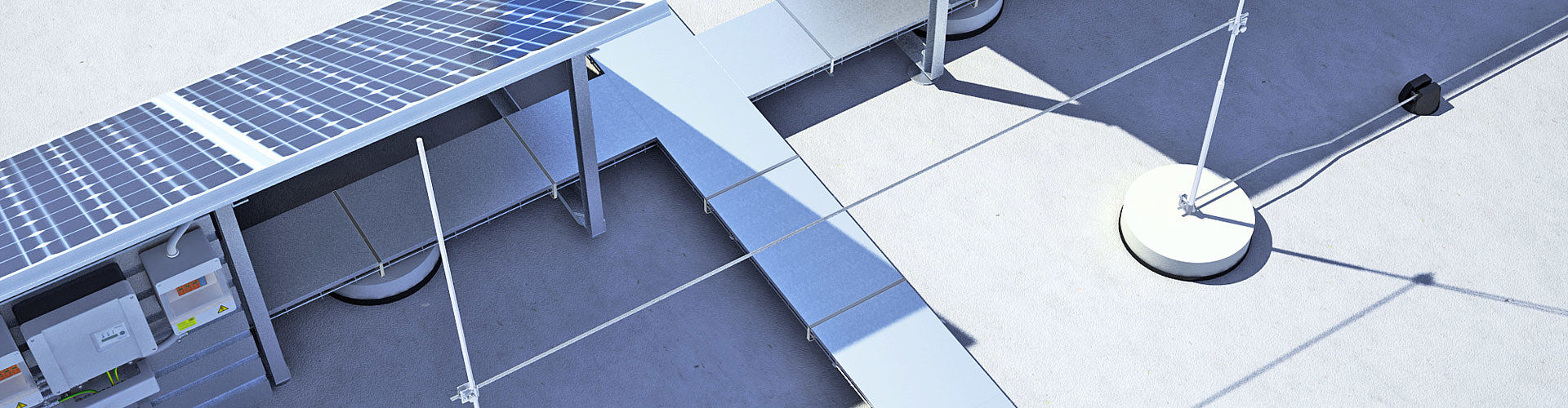

Maandussüsteemid fotogalvaanilistes süsteemides
Meie tooted täiuslikuks maanduseks fotogalvaanilistes süsteemides
- Riba- ja ümarjuhid
- Ühenduselemendid
- Ühendusklemmid
- Maasseviigud
- Süva-, ring- ja vundamentmaandurid
- Korrosioonitõrje
PV-süsteemide maandus
Saksamaal tuleb uusehitiste puhul paigaldada PV-katusepaigalduste korral, millel puudub piksekaitsesüsteem, vastavalt standardile DIN 18014 vundamendimaandur. PV-katusepaigaldiste puhul, kus on piksekaitsesüsteem, tuleb lisaks arvestada standardi VDE 0185-305-3 (IEC/EN 62305-3) kohaste nõuetega (maandustakistus < 10 oomi). PV-maapinnapaigaldiste puhul tuleb maandamisel samuti arvesse võtta standardi VDE 0185-305-3 (IEC/EN 62305-3) kohaseid nõudeid.
| Tüüp A | Tüüp B |
|---|---|
|
|
Piksekaitsesüsteemi normikohased maandussüsteemid
A-tüüpi maandussüsteemid
A-tüüpi maandussüsteemid hõlmavad näiteks kruvi- ja rammvaiadest vundamente, kui need vastavad standardi VDE 0185-561-2 (IEC/EN 62561-2) nõuetele. Sõltuvalt valitud materjalist ei pea järgima mitte ainult minimaalset ristlõiget, vaid ka mehaanilisi ja elektrilisi omadusi.
B-tüüpi maandussüsteemid
Plaat- ja lintvundamendid on B-tüüpi maandussüsteemide näited. Vastavalt VDE 0185-305-3 lisale 5 on neil vähendatud maandusefekt ja neid tuleb laiendada täiendavate maandusmeetmetega, nagu võrkmaandurid (20 m x 20 m) või süvamaandurid.
Mõlemal juhul on OBO tooteportfellis sobivad maandusvardad läbimõõduga Ø20 mm või Ø25 mm, ümarteras läbimõõduga Ø10 mm ja erinevate mõõtmetega ribaterased,näiteks 30 x 3,5 mm või 40 x 4 mm.

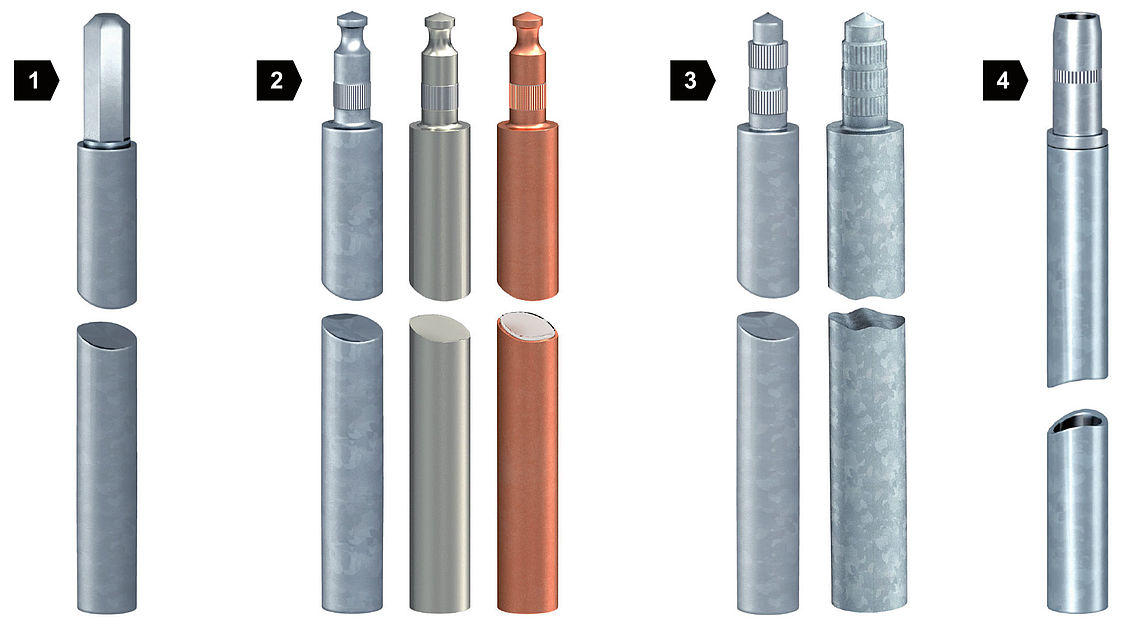

| 1 | Tüüp OMEX |
| 2 | Tüüp BP |
| 3 | Tüüp Standard |
| 4 | Tüüp LightEarth |

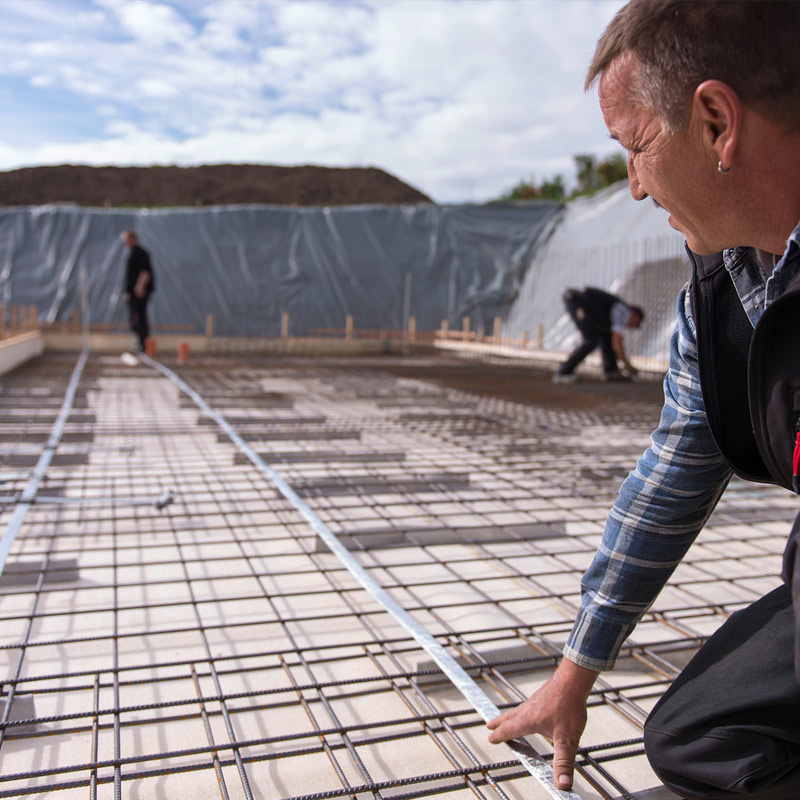

Armatuurterasest vundamentide puhul ei ole tsingitud või vasega kaetud maanduselektroodi kasutamine maapinnas lubatud. Maapinnas tuleb kasutada vähemalt 2% molübdeenisisaldusega kõrglegeeritud roostevaba terast, näiteks materjale nr 1.4401, nr 1.4404 või nr 1.4571. See on suures osas neutraalne muude, reageerivamate või vähem reageerivamate materjalide suhtes ja tagab seega süsteemi kõrge käideldavuse.
Metallist aluskonstruktsioonide funktsionaalne maandus
VDE 0185-305-3, lisaleht 5, eristab metallist aluskonstruktsioonide või moodulialuste talitlusmaanduse tagamiseks järgmisi olukordi:
| Olukord | Minimaalne ristlõige, vasest talitlusmaandus |
|---|---|
| PV-süsteem ilma piksekaitsesüsteemita või PV-süsteem koos piksekaitsesüsteemiga, kus on järgitud vajalikku eraldusvahemikku. | 6 mm2 |
| PV-süsteem koos piksekaitsesüsteemiga, kuid vajalikku eraldusvahemikku ei ole järgitud. | 16 mm2 |
