Kaablirenn SKS-Magic® 110 FS 3050 | 600 | 110 | 1,5 | ei | tsink | Teras | kuumtsingitud lintmeetodil

Kaablirenn SKS-Magic® 110 FS

Artikli nr. 6059626 | EAN 4012195829621

Artikli nr. / Tüüp

Pikkus	3050 mm

Laius

Kõrgus	110 mm

Pleki paksus	1,5 mm

Toimetagamine	ei

Värv	tsink

Materjal	Teras

Pinnakate	kuumtsingitud lintmeetodil

Toote kirjeldus

Toote kirjeldus

Integreeritud kiirkinnitussüsteemiga kaablirenn. Kaablirenni kasutatav pikkus on 3000 mm.

Kaablirennil on läbiv küljerforatsioon mõõtmetega 7 × 20 mm täiendavate ühendus- ja kinnitusdetailide paigaldamiseks..

Alates 200mm laiusest kaablirennist, mille perforatsiooni osakaal on 30%, sobib kasutamiseks sprinklersüsteemides vastavalt VdS direktiivile 2092.

Läbiv potentsiaaliühtlustus on tagatud ilma lisadetailideta.

Tehnilised andmed

Tehnilised andmed

kaablikandursüsteemi liitmiku tüüp	Klõpskinnitus
Kaanega	ei
Kasulik ristlõige	655 cm²
Kasulik ristlõige	65500 mm²
Koormuskatsetüüp standardi IEC 61537 kohaselt	II tüüp
Külje perforatsioon	jah
Magnetiline sulgemine ilma kaaneta	20 dB
Magnetiline sulgemine kaanega	50 dB
Materjal	Teras
Mõõde	110x600x3050

NATO aukude muster	ei
Paigaldusperforeering põhjas	jah
Pika sildega teostus	ei
Pinnakate	kuumtsingitud lintmeetodil
Piserdusseadme kasutamine	jah
Pleki paksus	1,5 mm
Roostevaba teras, peitsitud	ei
Toimetagamine	ei
Ühenduse teostus	intergreeritud jätkuelement
Värv	tsink

Mõõtmed

Kõrgus	110 mm
Laius	600 mm
Mõõt B	600 mm
Mõõt L	480 mm

Mõõt x	496 mm
Mõõt y	562 mm
Pikkus	3050 mm

Koormused

NEMA koormusklass	8C
Tugedevaheline kaugus 1,5 m	3 kN/m
Tugedevaheline kaugus 2,0 m	2,34 kN/m
Tugedevaheline kaugus 2,5 m	1,74 kN/m

Tugedevaheline kaugus 3,0 m	1,2 kN/m
Tugedevaheline kaugus 3,5 m	0,72 kN/m
Tugedevaheline kaugus 4,0m	0,3 kN/m

CO2 jalajälg (Product Carbon Footprint)

CO2 jalajälg (GWP) hällist väravani	22,6828 kg CO2e / 1 Meeter
CO₂ Footprint (GWP)	22,6828 kg CO₂e
Declared Unit (LCA)	Metres

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Tehnilised andmed

Kaablirenni (tüüp SKSM 110) koormusdiagramm

Kõik tüübid

Kõik tüübid

Tüüp	Pikkus	Laius	Kõrgus	Pleki paksus	Toimetagamine	Värv	Materjal	Pinnakate	Artikli nr.	Kogus	kl. VKE
SKSM 110 FS	3050 mm	100 mm	110 mm	1,5 mm	ei	tsink	Teras	kuumtsingitud lintmeetodil	6059614	m	3 m
SKSM 115 FS	3050 mm	150 mm	110 mm	1,5 mm	ei	tsink	Teras	kuumtsingitud lintmeetodil	6059616	m	3 m
SKSM 120 FS	3050 mm	200 mm	110 mm	1,5 mm	ei	tsink	Teras	kuumtsingitud lintmeetodil	6059618	m	3 m
SKSM 130 FS	3050 mm	300 mm	110 mm	1,5 mm	ei	tsink	Teras	kuumtsingitud lintmeetodil	6059620	m	3 m
SKSM 140 FS	3050 mm	400 mm	110 mm	1,5 mm	ei	tsink	Teras	kuumtsingitud lintmeetodil	6059622	m	3 m
SKSM 150 FS	3050 mm	500 mm	110 mm	1,5 mm	ei	tsink	Teras	kuumtsingitud lintmeetodil	6059624	m	3 m
SKSM 160 FS	3050 mm	600 mm	110 mm	1,5 mm	ei	tsink	Teras	kuumtsingitud lintmeetodil	6059626	m	3 m

Tarvik

Süsteemi tarvikud

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
45° -poogen 110 FS	RB 45 160 FS	6036310	Tükki	1 Tükki
90° -poogen 110 FS	RB 90 160 FS	6036812	Tükki	1 Tükki

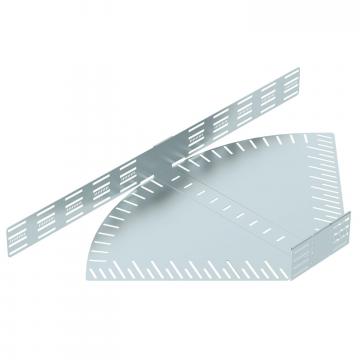

Reguleeritava nurgaga põlv 110 FS	RB W 160 FS	6037312	Tükki	1 Tükki
Hargnemisühendus 110 FS	RAA 160 FS	6042163	Tükki	1 Tükki
T-hargmik 110 FS	RT 160 FS	6038312	Tükki	1 Tükki
Risthargmik 110 FS	RK 160 FS	7027363	Tükki	1 Tükki
Kaas pöördriiviga FS	DRL 600 FS	6052606	m	3 m
Eraldusriiul 110 FS	TSG 110 FS	6062122	m	3 m
