Kaablirenn SKSU 110 FT 6000 | 100 | 1,5 | ei | Teras | Kuumtsingitud kastmismeetodil

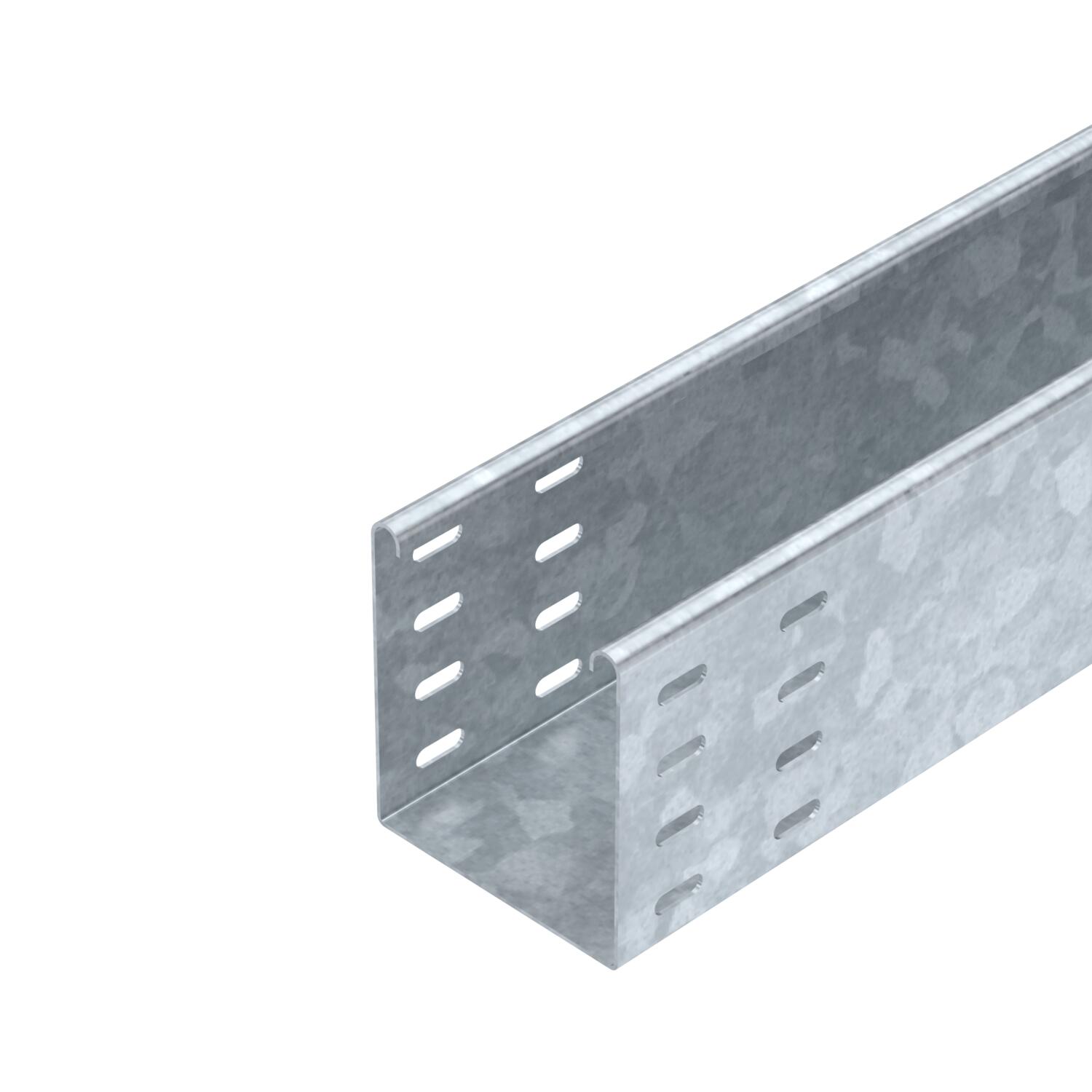

Kaablirenn SKSU 110 FT

Artikli nr. 6064810 | EAN 4012197425180

Artikli nr. / Tüüp

Pikkus

Laius

Pleki paksus	1,5 mm

Toimetagamine	ei

Materjal	Teras

Pinnakate	Kuumtsingitud kastmismeetodil

Toote kirjeldus

Toote kirjeldus

SKS 110 = raske kaablirennisüsteem küljekõrgusega 110 mm. Liiteaugustusega kaablirenni mõlemates otstes. Pikisuunaline ühendus jätkuga RLVA 110 FT. Jätkud tuleb eraldi tellida.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.

Tehnilised andmed

Tehnilised andmed

CO2 jalajälg (GWP) hällist väravani	8,9432 kg CO2e / 1 Meeter
Kasulik ristlõige	10800 mm²
Kasulik ristlõige	108 cm²
Kõrgus	110 mm
Külje perforatsioon	ei
Laius	100 mm
Materjal	Teras

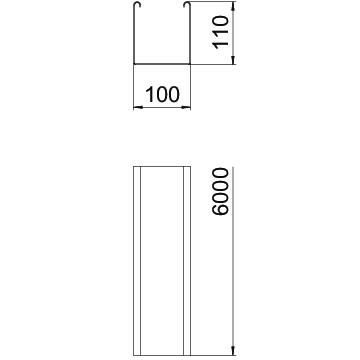

Mõõde	110x100x6000
NATO aukude muster	ei
Paigaldusperforeering põhjas	ei
Pika sildega teostus	jah
Pikkus	6000 mm
Pinnakate	Kuumtsingitud kastmismeetodil
Pleki paksus	1,5 mm

Pleki paksus	0,06 in
Roostevaba teras, peitsitud	ei
Toimetagamine	ei
Tugedevaheline kaugus 1,5 m	3 kN/m
Tugedevaheline kaugus 2,0 m	2,4 kN/m
Tugedevaheline kaugus 2,5 m	1,76 kN/m
Tugedevaheline kaugus 3,0 m	1,2 kN/m
Tugedevaheline kaugus 3,5 m	0,84 kN/m
Tugedevaheline kaugus 4,0m	0,8 kN/m
Tugedevaheline kaugus 5,0 m	0,55 kN/m
Tugedevaheline kaugus 6,0 m	0,4 kN/m
Tugikaugus 7,0 m	0,3 kN/m
Ühenduse teostus	ilma jätkuelemendita
Värv	tsink

Tehnilised andmed

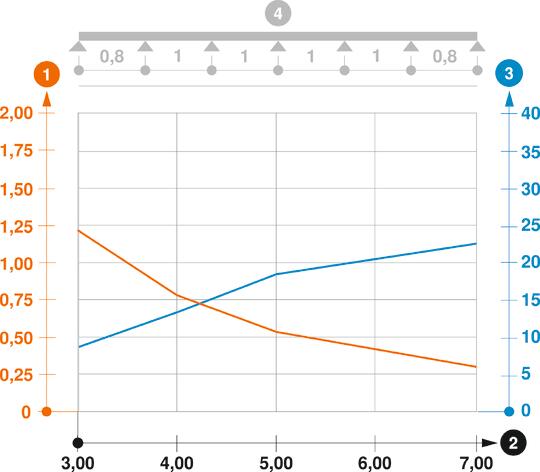

RLVA tüüpi ühendusega kaablirenni SKSU 110 koormusdiagramm

Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest

Kõik tüübid

Kõik tüübid

Tüüp	Pikkus	Laius	Pleki paksus	Toimetagamine	Materjal	Pinnakate	Artikli nr.	Kogus	kl. VKE
SKSU 110 FT	3000 mm	100 mm	1,5 mm	ei	Teras	Kuumtsingitud kastmismeetodil	6064795	m	3 m
SKSU 110 FT 6	6000 mm	100 mm	1,5 mm	ei	Teras	Kuumtsingitud kastmismeetodil	6064810	m	6 m
SKSU 120 FT	3000 mm	200 mm	1,5 mm	ei	Teras	Kuumtsingitud kastmismeetodil	6064833	m	3 m
SKSU 130 FT	3000 mm	300 mm	1,5 mm	ei	Teras	Kuumtsingitud kastmismeetodil	6064884	m	3 m
SKSU 140 FT	3000 mm	400 mm	1,5 mm	ei	Teras	Kuumtsingitud kastmismeetodil	6064922	m	3 m
SKSU 150 FT	3000 mm	500 mm	1,5 mm	ei	Teras	Kuumtsingitud kastmismeetodil	6064965	m	3 m

Tarvik

Süsteemi tarvikud

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE

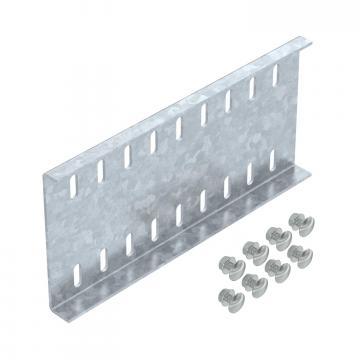

Väline jätkühendus SKSU 6000 mm jaoks	RLVA 110 FT	6067057	Tükki	2 Tükki
Kaas pöördriiviga FT	DRL 100 FT	6051340	m	3 m
Ühendusplaat DD	SSLB 100 DD	7070306	Tükki	20 Tükki
Hargnemisühendus 110 FT	RAA 110 FT	6042251	Tükki	1 Tükki
90° -poogen 110 FT	RB 90 110 FT	6036830	Tükki	1 Tükki
45° -poogen 110 FT	RB 45 110 FT	6036330	Tükki	1 Tükki
Reguleeritava nurgaga poogen 110 FT	RB W 110 FT	6037320	Tükki	1 Tükki
T-hargmik 110 FT	RT 110 FT	6038320	Tükki	1 Tükki
Risthargmik 110 FT	RK 110 FT	7027451	Tükki	1 Tükki
Eraldusriiul 110 DD	TSG 110 DD	6062335	m	3 m
