Kanalielement GES9 jaoks, kõrgus 40–140 mm 2400 | 400 | 40 | 140 | 3

Kanalielement GES9 jaoks, kõrgus 40–140 mm

Artikli nr. 7424200 | EAN 4012195243656

Artikli nr. / Tüüp

Pikkus	2400 mm

Laius

Min kanalikõrgus	40 mm

Max kanalikõrgus	140 mm

Katted

Toote kirjeldus

Toote kirjeldus

Montaaživalmis tasapinnaline kanalimoodul juhtmete vedamiseks, mis koosneb 3 süsteemikaanest, kahest külgepandud painduva külgseinaga metallkoest külgprofiilist, põrandakatte tugiprofiilidest H = 3 mm. Kuivhooldusega põrandatega kuivadele siseruumidele. Sobib vastavaid süsteemitarvikuid kasutades ka märghooldusega põrandatele. Tarnekomplektis sisalduvad 6 kõrgusnivelleeritavat kinnitusnurgikut, 6 tasanduskihi ankrut ja 3 kaanetihendit kanali nominaallaiuste 200, 300 ja 400 puhul või 6 kaanetihendit kanali nominaallaiuste 500 ja 600 puhul. Tingimata vajalikud nivelleerimismoodulid (palun pidage silmas nivelleerimiskõrgust) kaanevuugi tugedele 400, 500 ja 600 ei sisaldu tarnekomplektis, palun tellige eraldi. Kanali kaas on tarnimise ajaks kruvidega kinnitatud.

Kolme (kanali nimilaiusel 400, L = 800 mm) või kuue paigalduskaanega (kanali nimilaiustel 500 ja 600, L = 400 mm) vastavalt ühe paigaldusavaga ühe nominaalsuurusega 9 ruudukujulise paigaldusmooduli jaoks.

Tehnilised andmed

Tehnilised andmed

CO2 jalajälg (GWP) hällist väravani	62,4694 kg CO2e / 1 Meeter
Eemaldatav kaas	jah
Ette nähtud paigaldusseadmete arv	3
Kaane materjali paksus	4
Katted	3
Koos potentsiaaliühtlustusega	ei
Lahtisidestatav	jah
Laius	400 mm
Lukustuv kaanekinnitus	ei
Materjal	Teras
Max joondusvahemik	140 mm
Max kanalikõrgus	140 mm
Min joondusvahemik	40 mm
Min kanalikõrgus	40 mm
Mõõde	2400x400x140

Nimisuurus põrandakarpidele	9
Paigaldusava	ruudukujuline
Paigaldusava	põrandakarbile
Paigaldusava kate	jah
Pikkus	2400 mm
Pinnakate	kuumtsingitud lintmeetodil
Põhjaplekk	ei
Põrandapealse paagi paigaldusava	ei
Sobib paisumisvuugile	ei
Tasanduskihi miinimumpaksus	40
Tihendi paigaldusvõimalus	jah
Ühendusavaga	jah
Üleulatuv	jah
Vaheseinaga	ei

Kõik tüübid

Kõik tüübid

Tüüp	Pikkus	Laius	Min kanalikõrgus	Max kanalikõrgus	Katted	Artikli nr.	Kogus	kl. VKE
OKA-G40040140D9	2400 mm	400 mm	40 mm	140 mm	3	7424200	m	2,4 m
OKA-G50040140D9	2400 mm	500 mm	40 mm	140 mm	6	7424202	m	2,4 m
OKA-G60040140D9	2400 mm	600 mm	40 mm	140 mm	6	7424204	m	2,4 m

Tarvik

Süsteemi tarvikud

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
Vasakusuunalise nurkharu komplekt, kõrgus 40–150 mm	OKA-G40040150FBL	7423954	Tükki	1 Tükki
Paremasuunalise nurkharu komplekt, kõrgus 40–150 mm	OKA-G40040150FBR	7423974	Tükki	1 Tükki
Kanali otsadetail, kõrgus 40–150 mm	OKA-G40040150ES	7424284	Tükki	1 Tükki
T-kanaliharude ja ristikujuliste kanaliharude komplekt	OKA FB2 TX	7424821	Tükki	1 Tükki
Reguleerimiselement kaane koormustoele, kanali kõrgus 40–70 mm	NE DSU2 4030	7424840	Tükki	3 Tükki
Reguleerimiselement kaane koormustoele, kanali kõrgus 60–110 mm	NE DSU2 6050	7424842	Tükki	3 Tükki

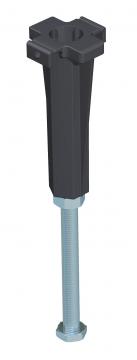

Reguleerimiselement kaane koormustoele, kanali kõrgus 100–175 mm	NE DSU2 10075	7424844	Tükki	3 Tükki
Potentsiaaliühtlustusjuhi klemm	8AWR	6288704	Tükki	10 Tükki

Paigalduse tarvikud

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
Eraldusriiul 60 FS	TSG 60 FS	6062068	m	3 m
Eraldusriiul 85 FS	TSG 85 FS	6062114	m	3 m
Eraldusriiul 110 FS	TSG 110 FS	6062122	m	3 m
Vaakumtõsteseade 300 N	WZ 1029	7408634	Tükki	1 Tükki
