Koaksiaal-kaitseseade N-ühenduseks: pistik/pesa 1 | 130 | 185 | N

Koaksiaal-kaitseseade N-ühenduseks: pistik/pesa

Artikli nr. 5093996 | EAN 4012195805991

Artikli nr. / Tüüp

Pooluste arv	1

Suurim talitluspinge AC	130 V

Suurim talitluspinge DC	185 V

pistiksüsteem	N

Toote kirjeldus

Toote kirjeldus

Andmesidejuhtmete koaksiaal-kaitseseadmed

• Suur impulssvoolu taluvus 2 × 2,5 kA (10/350)
• Lihtne montaaž (vahepistik), m = pistik, w = pesa
• Optimaalne ülekandetoime
• 5-aastane garantii
• N-pistikuga

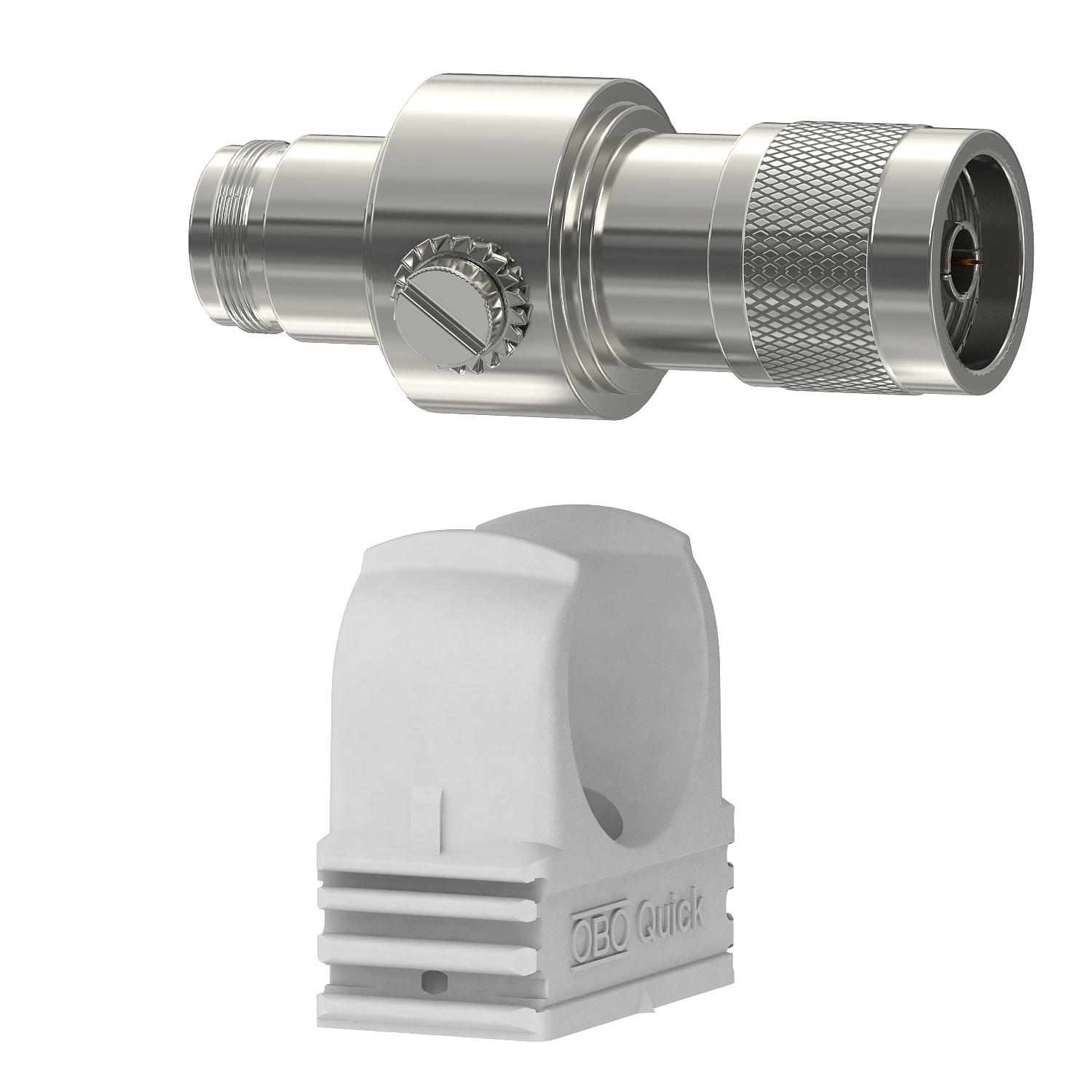

• Lihtsaks paigaldamiseks kuulub komplekti OBO Quick klamber M25

Tehnilised andmed

Tehnilised andmed

CO2 jalajälg (GWP) hällist väravani	0,0659 kg CO2e / 1 Tükk
Elektriimpulsiga	2,5 kA
Isolatsioonitakistus	>1 GΩ
kaitseklass	IP40
Kaitsenivoo	<800 V
Kaitsetase soon - maa	<800 V
Kaitsetase soon - soon	<800 V
Kategorie	Tüüp 1+2 / D1+C2
Katsestandard	IEC 61643-21
Kogu lahendusvool (10/350)	5 kA
Kogu lahendusvool (8/20)	10 kA
Lainetakistus	50 Ω
Liigpingekaitseseade (SPD) standardi IEC 61643-21 kohaselt	Klass I+II / D1+C2
Lisakontakt	ei
LPZ	0→2
Mahtuvus (soon-maa)	<20 pF
Mahtuvus (soon-soon)	<10 pF
Mõõde	130V

Nominaalne koormusvool AC	7 A
Nominaalne koormusvool DC	10 A
Piirikute seire	ei
Piirsagedus	3000 MHz
pistiksüsteem	N
Plahvatuskindel mudel	ei
Pooluste arv	1
Rakendustemperatuuri vahemiku max	80 °C
Rakendustemperatuuri vahemiku min	-40 °C
Seadme signalisatsioon	puudub
Sisestuse summutus (Insertion loss)	≤0,62 dB
Suurim talitluspinge AC	130 V
Suurim talitluspinge DC	185 V
Tagasivoolu sumbumine	≥14 dB
Tõukevoolukindlus soon – maa	C2: 10 kV / 5 kA (8/20µs)
Tõukevoolukindlus soon – soon	C2: 10 kV / 5 kA (8/20µs)
Varje ühendus	jah
Varjestus	otse
