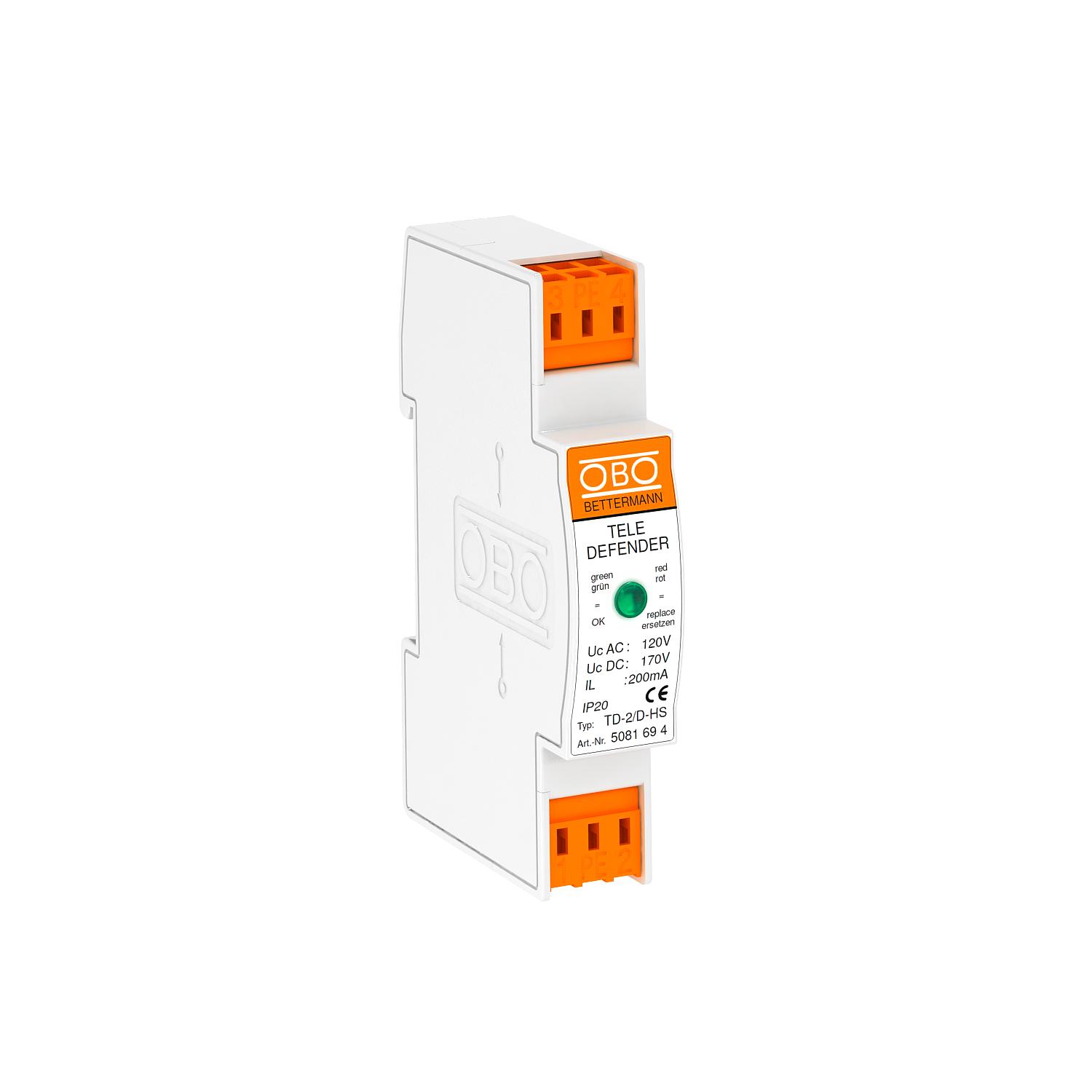

Kombikaitseseade ISDN ja DSL süsteemidele

Artikli nr. 5081694 | EAN 4012196087723

Artikli nr. / Tüüp	5081694 / TD-2/D-HS

Pooluste arv	2

Suurim talitluspinge AC	120 V

Suurim talitluspinge DC	170 V

pistiksüsteem	Klemm

Toote kirjeldus

Toote kirjeldus

Sideseadmete andmesidejuhtmete kaitseseadmed

• Väike kaitsetase suure voolukoormuse korral
• Kruvideta klemmid või pistikühendused
• Kindlaks ülekandmiseks ribalaiuse suhtes optimeeritud
• Kiire montaaž DIN-latile telefonijuhtme jaoks
• Optiline funktsioneerimisnäit

Kasutamine: DSL-süsteemid, ISDN- või analoogside

Tehnilised andmed

Tehnilised andmed

CO2 jalajälg (GWP) hällist väravani	0,2096 kg CO2e / 1 Tükk
Elektriimpulsiga	2,5 kA
Isolatsioonitakistus	>1 MΩ
Jäiga ühenduse pesa max läbimõõt	2,5 mm²
Jäiga ühenduspesa min läbimõõt	0,14 mm²
jaotusüksus TE (17,5 mm)	1
Järjestikune takistus soone kohta	9 Ω ± 10 %
kaitseklass	IP20
Kaitsetase soon - maa	<650 V
Kaitsetase soon - soon	<300 V
Kategorie	Tüüp 1+2+3 / D1+C2+C1
Katsestandard	IEC 61643-21
Kogu lahendusvool (10/350)	D1: 5 kA
Kogu lahendusvool (8/20)	10 kA
Liigpingekaitseseade (SPD) standardi IEC 61643-21 kohaselt	Klass I+II+III / D1+C2+C1
Lisakontakt	ei
LPZ	0→3
Maandus:	Ühendusjuhe
Mahtuvus (soon-maa)	<50 pF
Mahtuvus (soon-soon)	<50 pF
Materjal	Plast
Mitmekordse juhtme ühenduspesa max läbimõõt	2,5 mm²

Mitmekordse juhtme ühenduspesa min läbimõõt	0,14 mm²
Mõõde	170V
Nominaalne koormusvool AC	0,14 A
Nominaalne koormusvool DC	0,2 A
Painduva ühenduse pesa min läbilõige	0,14 mm²
Painduva ühenduspesa max läbimõõt	2,5 mm²
Piirikute seire	ei
Piirsagedus	75 MHz
pistiksüsteem	Klemm
Plahvatuskindel mudel	ei
Pooluste arv	2
Rakendustemperatuuri vahemiku max	80 °C
Rakendustemperatuuri vahemiku min	-40 °C
Seadme signalisatsioon	optiline
Sisestuse summutus (Insertion loss)	≤3 dB
Suurim talitluspinge AC	120 V
Suurim talitluspinge DC	170 V
Tõukevoolukindlus soon – maa	C2: 18 kV / 9 kA (8/20µs)
Tõukevoolukindlus soon – soon	C2: 18 kV / 9 kA (8/20µs)
Varje ühendus	ei
Varjestus	otse
Värv	valge
