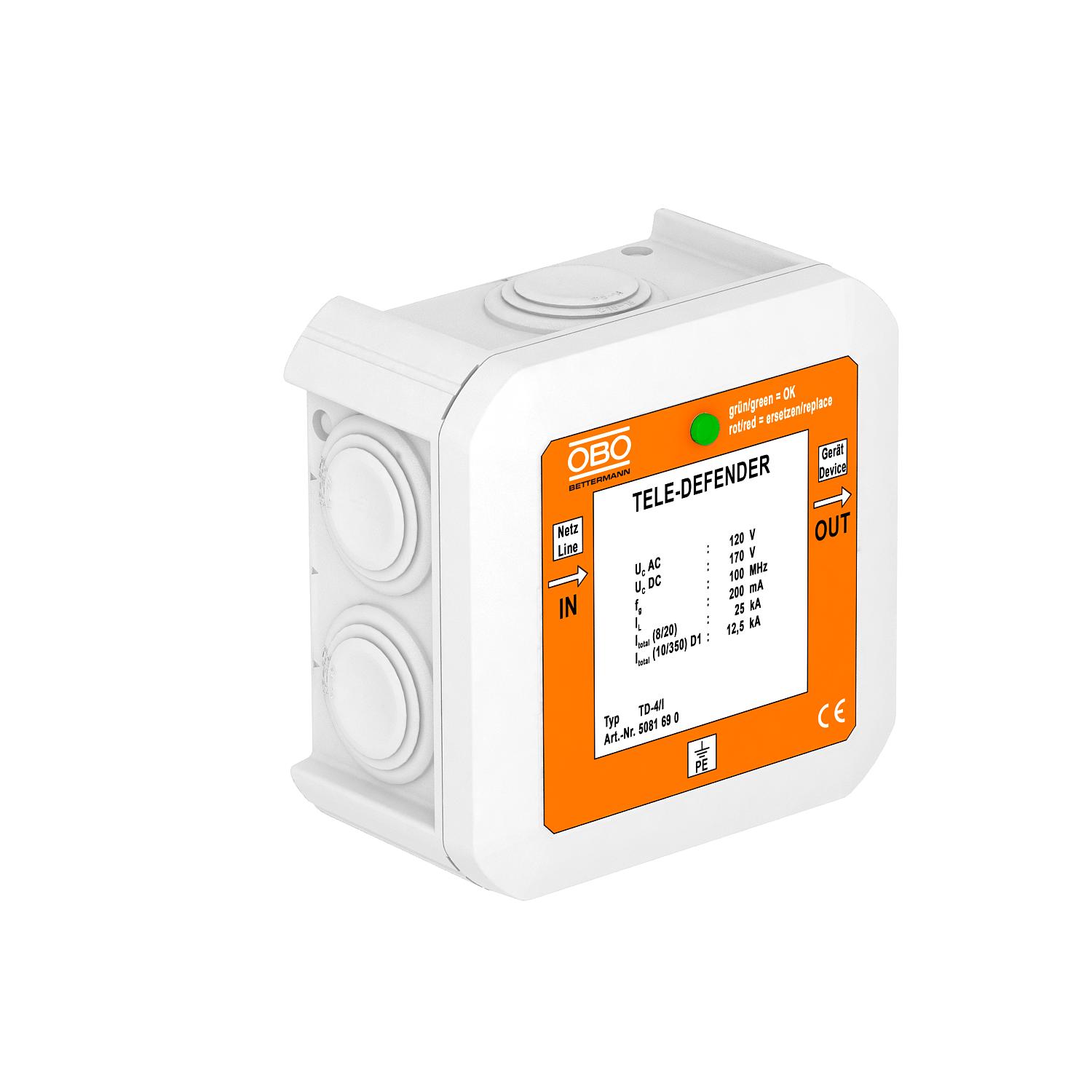

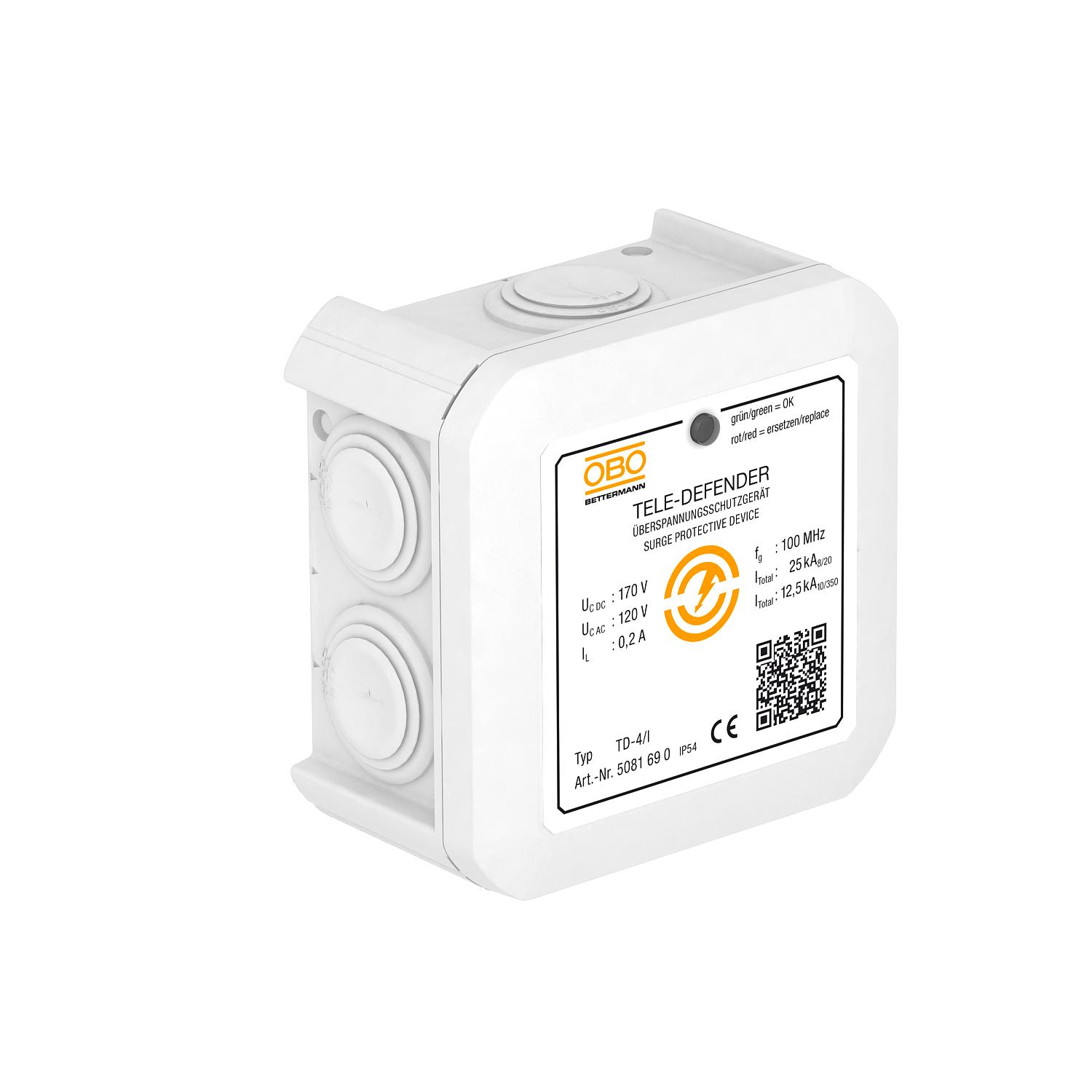

Kombikaitseseade TD-4/I ISDN ja DSL süsteemidele
Artikli nr. 5081690 | EAN 4012196034352
- Toote kirjeldus
-
Toote kirjeldusSideseadmete andmesidejuhtmete kaitseseade
• Väike kaitsetase suure voolukoormuse korral
• Push-in-klemmid kiireks paigaldamiseks
• Kindlaks ülekandmiseks ribalaiuse suhtes optimeeritud
• Pindpaigaldus
• Optiline funktsioneerimisnäit
Kasutamine: DSL-süsteemid, ISDN- või analoogside
-
- Tehnilised andmed
-
Tehnilised andmed
CO2 jalajälg (GWP) hällist väravani 0,4171 kg CO2e / 1 Tükk Elektriimpulsiga 2,5 kA Isolatsioonitakistus >1 MΩ Jäiga ühenduse pesa max läbimõõt 0,75 mm² Jäiga ühenduspesa min läbimõõt 0,14 mm² Järjestikune takistus soone kohta 9 Ω ± 10 % kaitseklass IP54 Kaitsetase soon - maa <650 V Kaitsetase soon - soon <300 V Kaitsetase varje – maa (S-PE) 850 V Kategorie Tüüp 1+2+3 / D1+C2+C1 Katsestandard IEC 61643-21 Kogu lahendusvool (10/350) D1: 12,5 kA Kogu lahendusvool (8/20) 25 kA Liigpingekaitseseade (SPD) standardi IEC 61643-21 kohaselt Klass I+II+III / D1+C2+C1 Lisakontakt ei LPZ 0→3 Mahtuvus (soon-maa) <10 pF Mahtuvus (soon-soon) <50 pF Materjal Plast Mitmekordse juhtme ühenduspesa max läbimõõt 0,75 mm² Mitmekordse juhtme ühenduspesa min läbimõõt 0,14 mm² Mõõde 170V Nominaalne koormusvool AC 0,14 A Nominaalne koormusvool DC 0,2 A Painduva ühenduse pesa min läbilõige 0,14 mm² Painduva ühenduspesa max läbimõõt 0,75 mm² Piirikute seire ei Piirsagedus 100 MHz pistiksüsteem RJ11 Plahvatuskindel mudel ei Pooluste arv 4 Rakendustemperatuuri vahemiku max 80 °C Rakendustemperatuuri vahemiku min -40 °C Seadme signalisatsioon optiline Sisestuse summutus (Insertion loss) ≤3 dB Suurim talitluspinge AC 120 V Suurim talitluspinge DC 170 V Tõukevoolukindlus soon – maa C2: 18 kV / 9 kA (8/20µs) Tõukevoolukindlus soon – soon C2: 18 kV / 9 kA (8/20µs) Varje ühendus jah Varjestus kaudne Värv valge - Kõik tüübid
