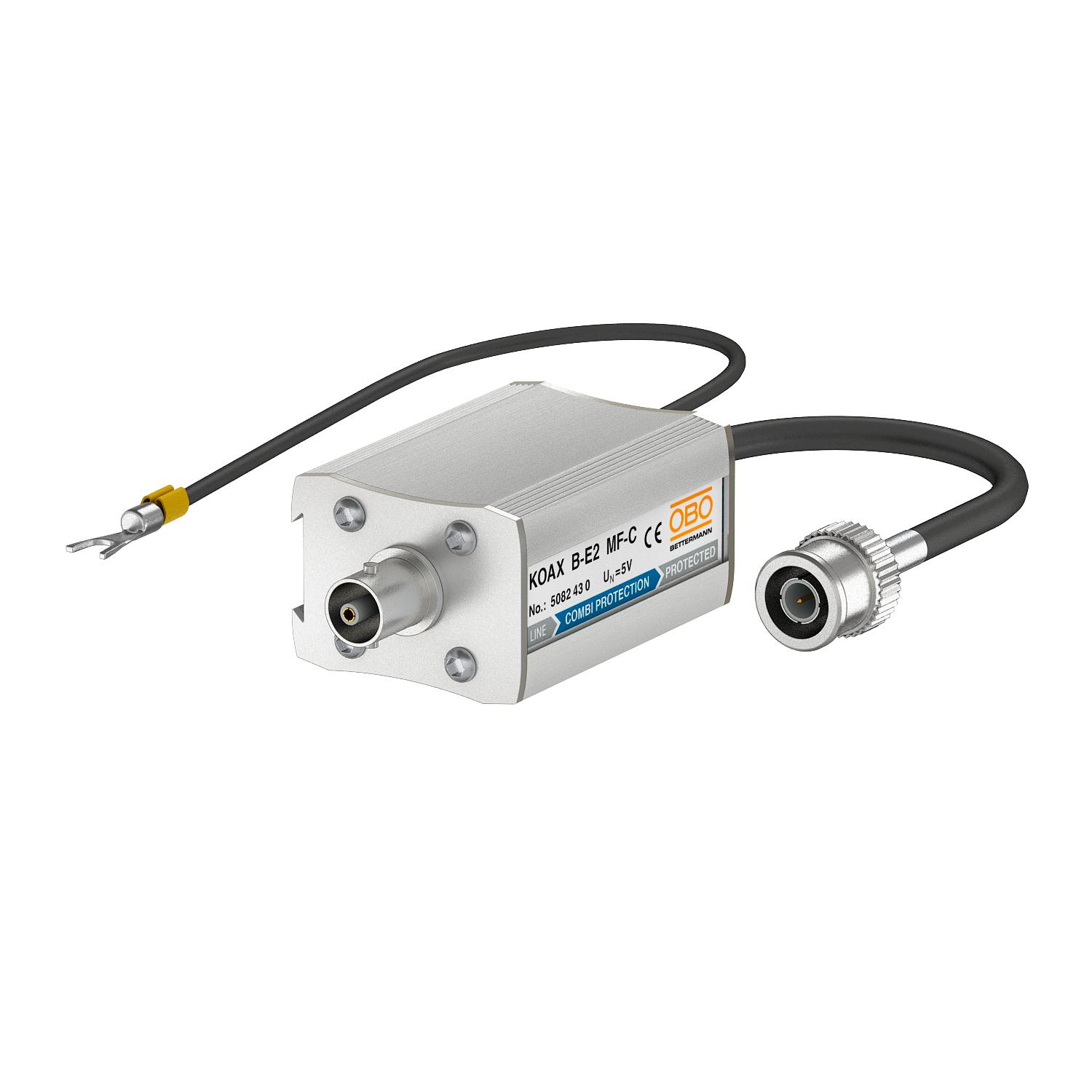

Kombipiirik 10Base2-/10Base5 võrkude jaoks 1 | Kombikaitse | | 6 | BNC

Kombipiirik 10Base2-/10Base5 võrkude jaoks

Artikli nr. 5082430 | EAN 4012196415717

Artikli nr. / Tüüp

Pooluste arv	1

Mudel

Suurim talitluspinge DC	6 V

pistiksüsteem	BNC

Toote kirjeldus

Toote kirjeldus

Andmejuhtmete kaitseseade koaksiaalsetele Etherneti võrgusüsteemidele

• alumiiniumkorpuses
• BNC-Connector m/w
• lihtne montaaž vahepistikuga

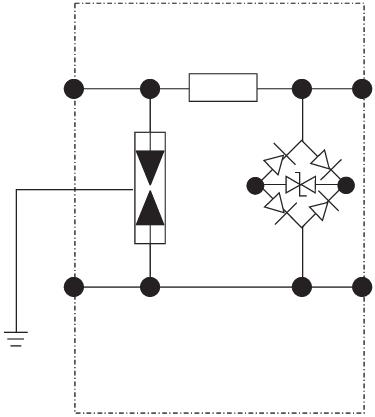

• kaheastmeline kaitselülitus
• DIN-lati montaaž koos tarvikutega DLS-S (5082 38 2)

Kasutamine: videosignaalide, kaamerate või CCTV-süsteemide, Cheapernet, 10BASE2, 10BASE5 kaitseks
• alumiiniumkorpuses

• BNC-Connector Cheaperneti jaoks, 10BASE2

• lihtne paigaldus vahepistikuga

• kaheastmeline kaitselülitus

Tehnilised andmed

Tehnilised andmed

CO2 jalajälg (GWP) hällist väravani	1,6109 kg CO2e / 1 Tükk
Elektriimpulsiga	1 kA
Isolatsioonitakistus	>1 GΩ
Järjestikune takistus soone kohta	4,7 Ω ± 10%
kaitseklass	IP40
Kaitsetase soon - maa	<600 V
Kaitsetase soon - soon	<75 V
Kategorie	Tüüp 1+2+3 / D1+C2+C1
Katsestandard	IEC 61643-21
Kogu lahendusvool (10/350)	2 kA
Kogu lahendusvool (8/20)	10 kA
Lainetakistus	75 Ω
Liigpingekaitseseade (SPD) standardi IEC 61643-21 kohaselt	Klass I+II+III / D1+C2+C1
LPZ	0→3
Maandus:	Ühendusjuhe
Mahtuvus (soon-maa)	<100 pF
Mahtuvus (soon-soon)	<100 pF
Mõõde	6.2V

Mudel	Kombikaitse
Nominaalne koormusvool AC	0,3 A
Nominaalne koormusvool DC	0,2 A
Piirsagedus	68 MHz
pistiksüsteem	BNC
Pooluste arv	1
Rakendustemperatuuri vahemiku max	80 °C
Rakendustemperatuuri vahemiku min	-20 °C
Seadme signalisatsioon	ilma
Sisestuse summutus (Insertion loss)	≤1,7 dB
Suurim talitluspinge AC	4,2 V
Suurim talitluspinge DC	6 V
Tagasivoolu sumbumine	≥14 dB
Tõukevoolukindlus soon – maa	C2: 10 kV / 5 kA (8/20µs)
Tõukevoolukindlus soon – soon	C2: 10 kV / 5 kA (8/20µs)
Varje ühendus	jah
Varjestus	otse
