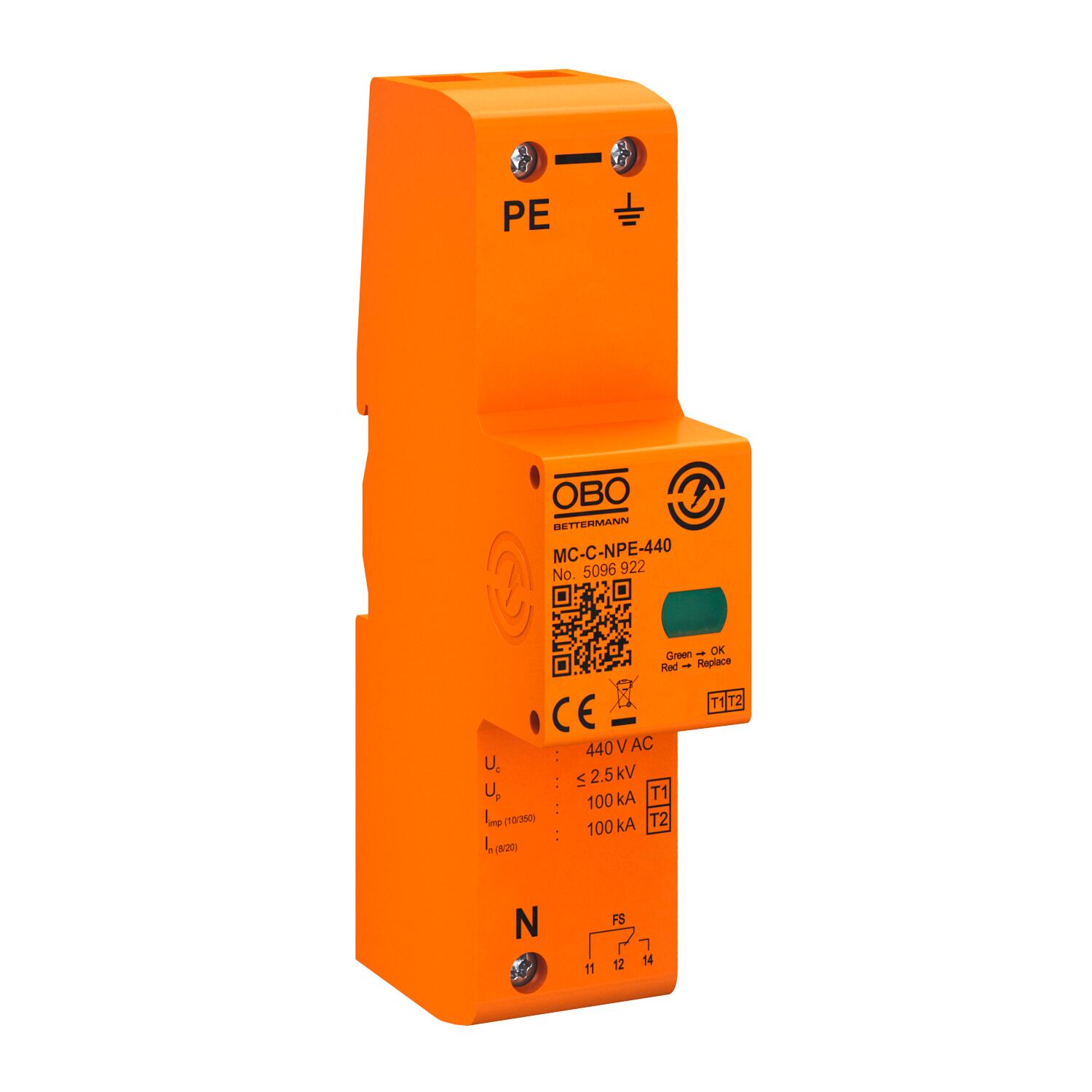

Lightning current arrester MC-C-NPE
Artikli nr. 5096922 | EAN 4012197431884
- Toote kirjeldus
-
Toote kirjeldusKombipiirik, tüüp 1 välguvoolupiirik
• Kaitsetase <1,3 kV, võimaldab seadmete kaitsmist
• Piksekaitse potentsiaaliühtlustuse jaoks vastavalt standardile VDE 0185-305 (IEC 62305)
• Välguvoolu lahendusvõime 50 kA (10/350) pooluse kohta ja kokku kuni 150 kA (10/350)
• Kustutab võrgu järelvoolu 25 kA Ipeak, piiriku lisakaitse kuni 500 A gL/gG
• Kasutamiseks arvestieelses piirkonnas vastavalt VDEW-direktiivile
• Kinnine, jaotuskeskustes kasutatav ilma elektrikaare väljakandumiseta sädemik-piirik
Kasutamine: Välise piksekaitsega kõrgeima piksekaitseklassiga I kuni IV tööstusrajatised ja -hooned.
* Komplektne = panus ja alus
-
- Tehnilised andmed
-
Tehnilised andmed

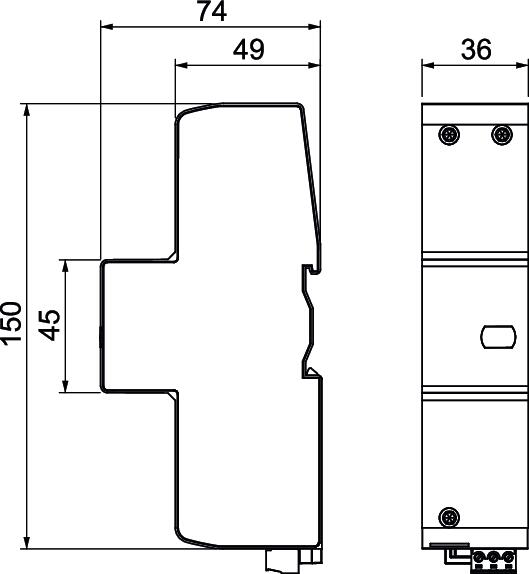

Arvutuslik välguvool (10/350 μs) 100 kA CO2 jalajälg (GWP) hällist väravani 0,7395 kg CO2e / 1 Tükk FM-klemmide max läbilõige 1,5 mm² FM-klemmide max läbilõige 16 AWG FM-klemmide min läbilõige 21 AWG FM-klemmide min läbilõige 0,5 mm² FM-kontaktid Veksel Impulssvoolu nimiväärtus (8/20 µs) 100 kA Impulssvoolu nimiväärtus (8/20 µs) [L-N] 100 kA Integreeritud eelkaitse ei Jäiga (ühe-/mitmekordse) juhtme max läbilõige 2 AWG Jäiga (ühe-/mitmekordse) juhtme max läbilõige 35 mm² Jäiga (ühe-/mitmekordse) juhtme min läbilõige 10 AWG Jäiga (ühe-/mitmekordse) juhtme min läbilõige 6 mm² Järgvoolu kustutusvõime (eff) [N-PE] 0,1 kA kaitseklass IP20 Kõrgus 74,5 mm Laius 36 mm Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt klass I+II Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11 Tüüp 1+2 Lülitusvõimsus AC 230 V; 0,5 A Lülitusvõimsus DC 230 V; 0,1 A / 75 V; 0,5 A Max õhuniiskus 95 % Max rakendustemperatuur 80 °C Min õhuniiskus 5 % Min rakendustemperatuur -40 °C Mõõde 440V Paigaldusviis 35 mm DIN-latt Peene paindliku juhtme max läbilõige 3 AWG Peene paindliku juhtme max läbilõige 25 mm² Peene painduva juhtme min läbilõige 10 AWG Peene painduva juhtme min läbilõige 6 mm² Pikkus 150 mm Pooluste teostus N/PE Rakendustemperatuuri vahemiku max 80 °C Rakendustemperatuuri vahemiku min -40 °C Seadme signalisatsioon optiline Signaalkontaktiga jah Sobib kasutamiseks välistingimustes ei Suurim talitluspinge (N_PE) 440 V Suurim talitluspinge AC 440 V Testiklass, tüüp 1 jah TOV-pinge [N-PE] – withstand mode – 200 ms 1200 V Tunnusvool AC (50/60 Hz) 400 V väljapuhuv ei Värv sinine Võrgu tüüp, DC ei Võrgu tüüp, IT ei Võrgu tüüp, muu ei Võrgu tüüp, TN jah Võrgu tüüp, TN-C jah Võrgu tüüp, TN-C-S jah Võrgu tüüp, TN-S jah Võrgu tüüp, TT jah - Kõik tüübid
