Nivelleeritav, lahtisidestatav juhtmeväljaviiguga kassett, RKSRNUZD3, roostevaba teras 110 | 95 | 25 | 4

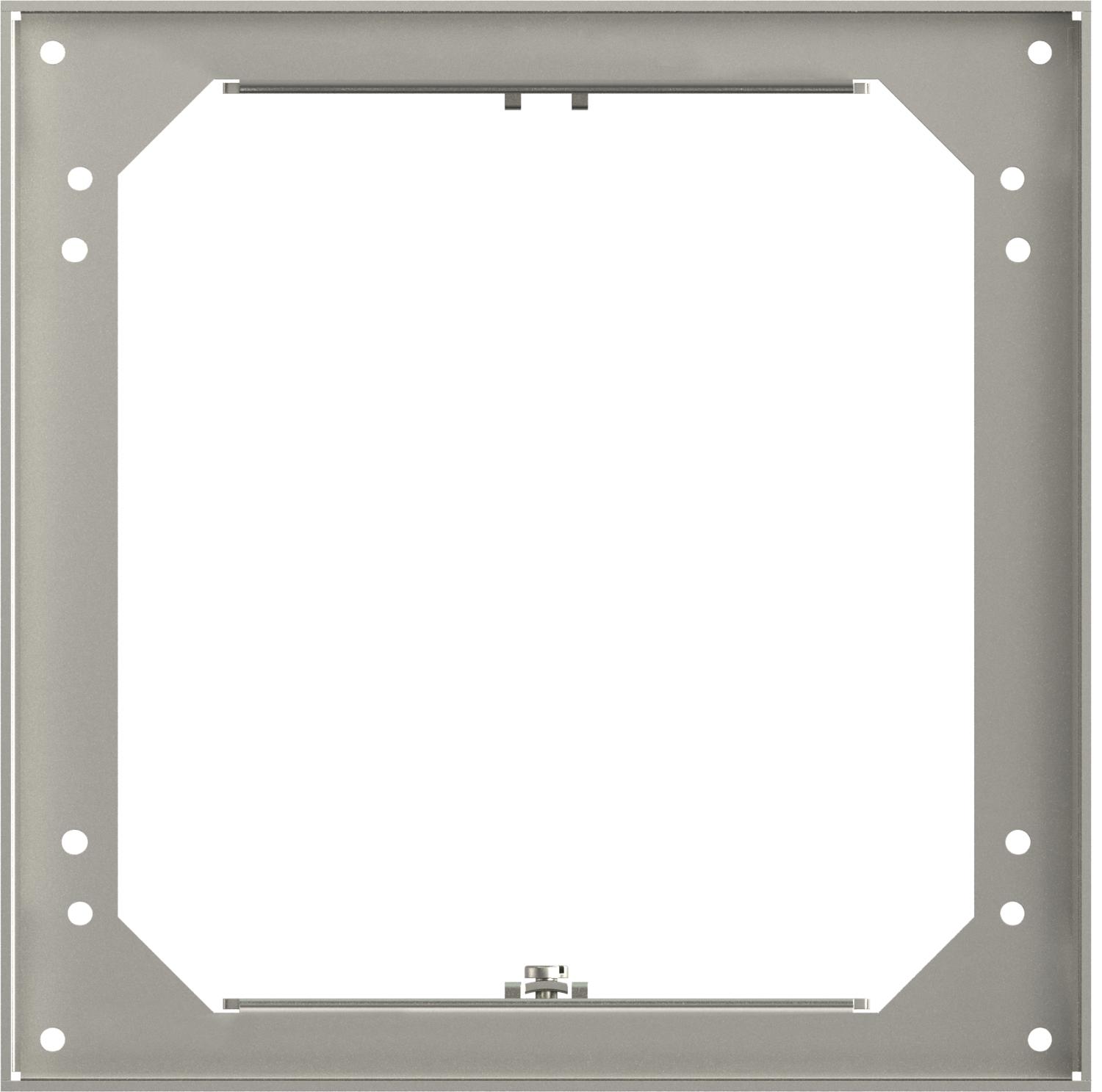

Nivelleeritav, lahtisidestatav juhtmeväljaviiguga kassett, RKSRNUZD3, roostevaba teras

Artikli nr. 7409230 | EAN 4012195867272

Artikli nr. / Tüüp

Min põrandakõrgus

Mõõt h

Põrandakatte paksus

Nimisuurus põrandakarpidele	4

Toote kirjeldus

Toote kirjeldus

Nivelleeritav ja põrandast lahtisidestatud kassett nimisuurusega 4, juhtmeväljaviiguga, seadmete paigaldamiseks sisetingimustesse kuivhooldusega põrandatesse. Paigaldatav põrandaspaigaldus süvistuskarpidesse UZD250 või UZD350 koos paigaldusraamiga DUG.../4 või süvistuskarpides UGD250-3/4 või UGD350-3/4. Paigaldatakse (eraldi tellitavate) nivelleerimisnurgikute abil põrandasiseste karpide alumiiniumraamprofiilidele.
Reguleeritava kõrgusega juhtmeväljaviiguga kassett. Paigaldada saab kaks APMT2-katteplaati. Kahe seadmekarbi UT3 paigaldamiseks 4 kanderõnga/kandeaasaga üksikpaigaldusseadme või kuue Modul 45 seadme jaoks.

Tehnilised andmed

Tehnilised andmed

CO2 jalajälg (GWP) hällist väravani	15,0838 kg CO2e / 1 Tükk
Heakskiidud	VDE
Juhtmeväljaviigu teostus	Pööratav kaabli väljaviik
Juhtmeväljaviikude arv	1
Kaitseaste (IP) kasutamata olekus	IP40
Kaitseaste (IP) kasutuses olekus	IP20
Kaitsemäär IK-kood	IK10.
Kõrgus	95 mm
Lahtisidestatav	jah
Laius	199 mm
Laius paigaldusmõõt	201 mm
Materjal	Roostevaba teras 1.4301
Min põrandakõrgus	110 mm
Mõõde	200x200mm
Mõõt h	95 mm
Mudel	ruudukujuline

Nimisuurus põrandakarpidele	4
Paigaldamissügavus	110 mm
Paigaldatavate seadmete arv	6
Paigaldussüsteemi tüüp	UT3
Pikkus	199 mm
Pikkus paigaldusmõõt	201 mm
Põhjahooldus	kuiv
Põrandakatte paksus	25 mm
Seadmekarpide arv	2
Sobib õõnespõrandasse paigaldamiseks	jah
Sobib topeltpõrandasse paigaldamiseks	jah
Standard	EN 50085-2-2
Tugev teostus	ei
Vertikaalne koormus, suur pind	kuni 10 000 N
Vertikaalne koormus, väike pind	kuni 3 000 N
Võimalik kinnitada seadmekarpe	jah

Kõik tüübid

Kõik tüübid

Tüüp	Min põrandakõrgus	Mõõt h	Põrandakatte paksus	Nimisuurus põrandakarpidele	Artikli nr.	Kogus	kl. VKE
RKSN2 UZD3 4VS20	105 mm	90 mm	20 mm	4	7409228	Tükki	1 Tükki
RKSN2 UZD3 4VS25	110 mm	95 mm	25 mm	4	7409230	Tükki	1 Tükki

Tarvik

Süsteemi tarvikud

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
Nivelleerimisnurgik UGD350-3 sisse ruudukujulise kasseti paigaldamiseks	NW 350-3 QK	7410544	Tükki	1 Tükki
Terratso-kaas kõrguse reguleerimisega kassettidele, nimisuurus 4	SK RK4	7404380	Tükki	1 Tükki
Montaažikaas nimisuurusega 4 reguleeritavale kassetile süsteempõrandates	DUG RK UAN 4	7428544	Tükki	1 Tükki
Paigaldusraam 350, nimisuurus 4	DUG 350-3 4	7400505	Tükki	1 Tükki
Seadmekarp UT3, Modul 45®, süsteemi pikkus 165 mm	UT3 45 3	7408723	Tükki	1 Tükki
