Pimekaanega kanalimoodul
Artikli nr. 7403818 | EAN 4012195862079
- Toote kirjeldus
-

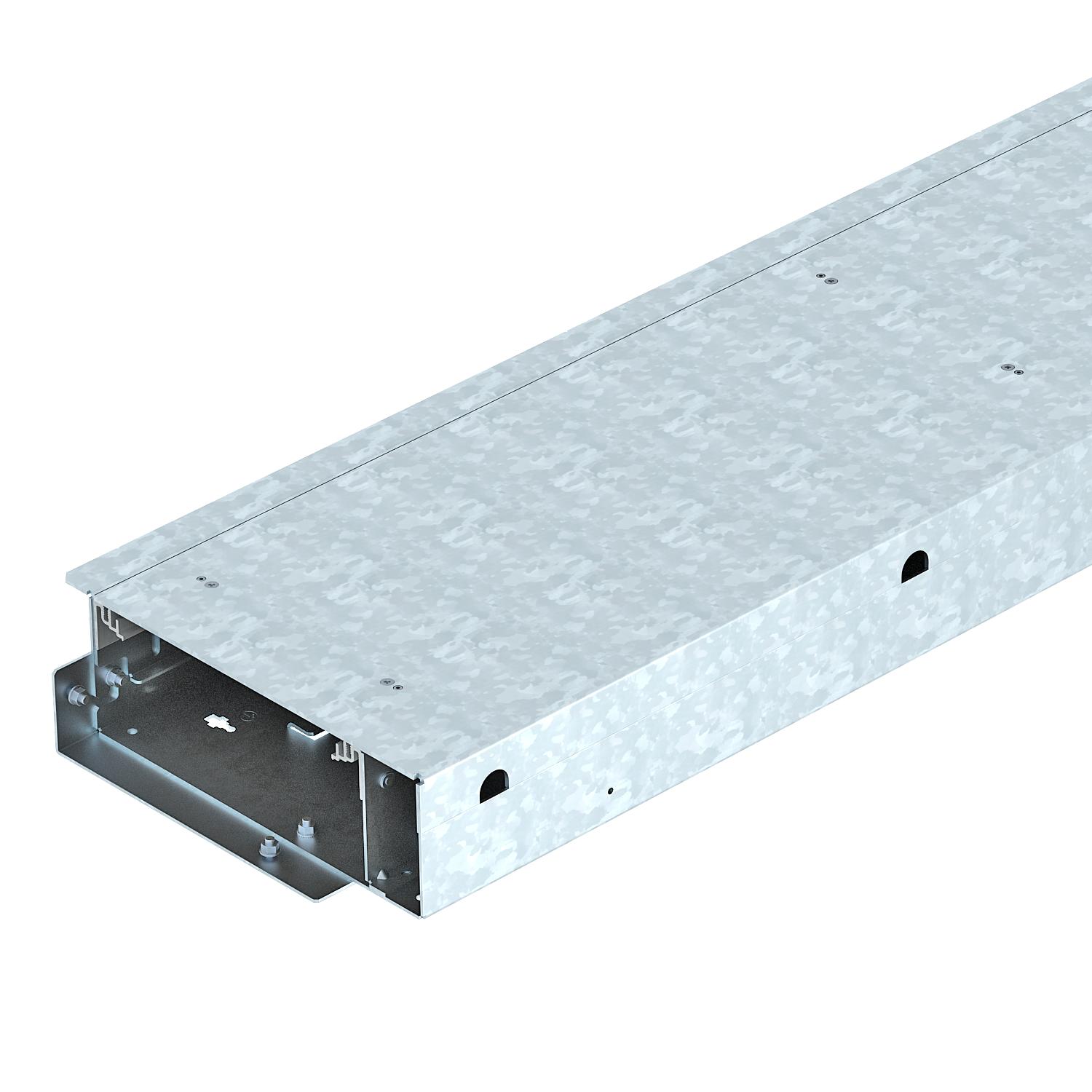

Toote kirjeldusPaigaldusvalmis kanalimoodul kaablite ja seadmete paigaldamiseks, koosneb kahe pimekaanega kanali alaosast. Tarnekomplektis sisalduvad kaks kaane koormustuge ja üks jätk. Kõrguse seadistamiseks läheb tarvis kuut nivelleerimismoodulit. Talub koormust kuni max 5 kN. Kanalielementi võib täiendada reguleeritava põrandakatte tugiprofiiliga tasanduskihi piiritlemiseks ukseavade kohal ning radiaatoriniššide ees.
-
- Tehnilised andmed
-
CO2 jalajälg (Product Carbon Footprint)
CO2 jalajälg (GWP) hällist väravani 55,8728 kg CO2e / 1 Meeter Eemaldatav kaas jah Kinnitamine vaheseinale pistma Koos potentsiaaliühtlustusega ei Kõrgus 93 mm Lahtisidestatav jah Laius 250 mm Lukustuv kaanekinnitus ei Materjal Teras Mõõde 2000x273x85 Mõõt h 85 mm Osa a ristlõige 4231 mm² Osa b ristlõige 7306 mm² Paigaldusava ilma Paigaldusava kate ei Pikkus 2000 mm Pinnakate kuumtsingitud lintmeetodil Põhjahooldus kuiv Põhjaplekk jah Põrandapealse paagi paigaldusava ei Sektsioonide arv 2 St. Sobib paisumisvuugile ei Tasanduskihi miinimumpaksus 93 Tihendi paigaldusvõimalus ei Ühendusavaga ei Üleulatuv jah Vaheseinaga ei Vertikaalne koormus, suur pind kuni 5 000 N Vertikaalne koormus, väike pind kuni 3 000 N - Kõik tüübid
-
Süsteemi tarvikud
Rohkem Tüüp Artikli nr. Kogus kl. VKE
Kanali otsatükk
OKB ES 25085 7403820 1 Tükki
Sisenurk, nivelleerimismooduliteta
OKB IE 25085 ON 7403826 1 Tükki
Välisnurk, nivelleerimismooduliteta
OKB AE 25085 ON 7403831 1 Tükki
T-detail, nivelleerimismooduliteta
OKB TS 25085 ON 7403836 1 Tükki

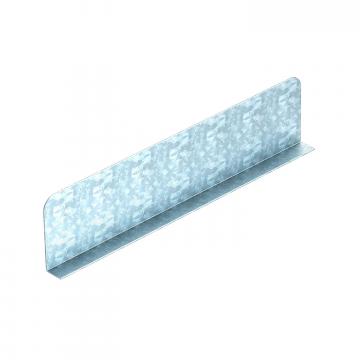

Eraldusriiul OKB
OKB TW 85240 7403841 5 Tükki
Seadmekandur
OKB IT 7403850 1 Tükki
Seinaläbiviik
OKB WD 25085 7403890 1 Tükki
Profiil põrandasegu piiramiseks
OKB EP 1000 7403895 1 Tükki
Reguleerimiselement RKNEV2
RK NEV2 70 7405814 1 PÜ
Seadmekarp UT4, Modul 45®, süsteemi pikkus 208 mm
UT4 45 4 7408727 1 Tükki
Potentsiaaliühtlustusjuhi klemm
8AWR 6288704 10 Tükki Paigalduse tarvikud
Rohkem Tüüp Artikli nr. Kogus kl. VKE
Puurimisšabloon harjaliistuga kanalile
OKB BS BL 7403883 1 Tükki - Allalaadimised
-
Tooteleht OKB U 25085 BD / 7403818 , 0.20MB , pdfREACH Vastavusdeklaratsioon OKB U 25085 BD / 7403818 , 0.13MB , pdfRoHS Vastavusdeklaratsioon OKB U 25085 BD / 7403818 , 0.13MB , pdfMontaažijuhend OKB-U ja OKB-E montaažijuhend , 1.30MB , pdfSelle toote kohta pole tellimisvorme saadaval
