- Toote kirjeldus
-

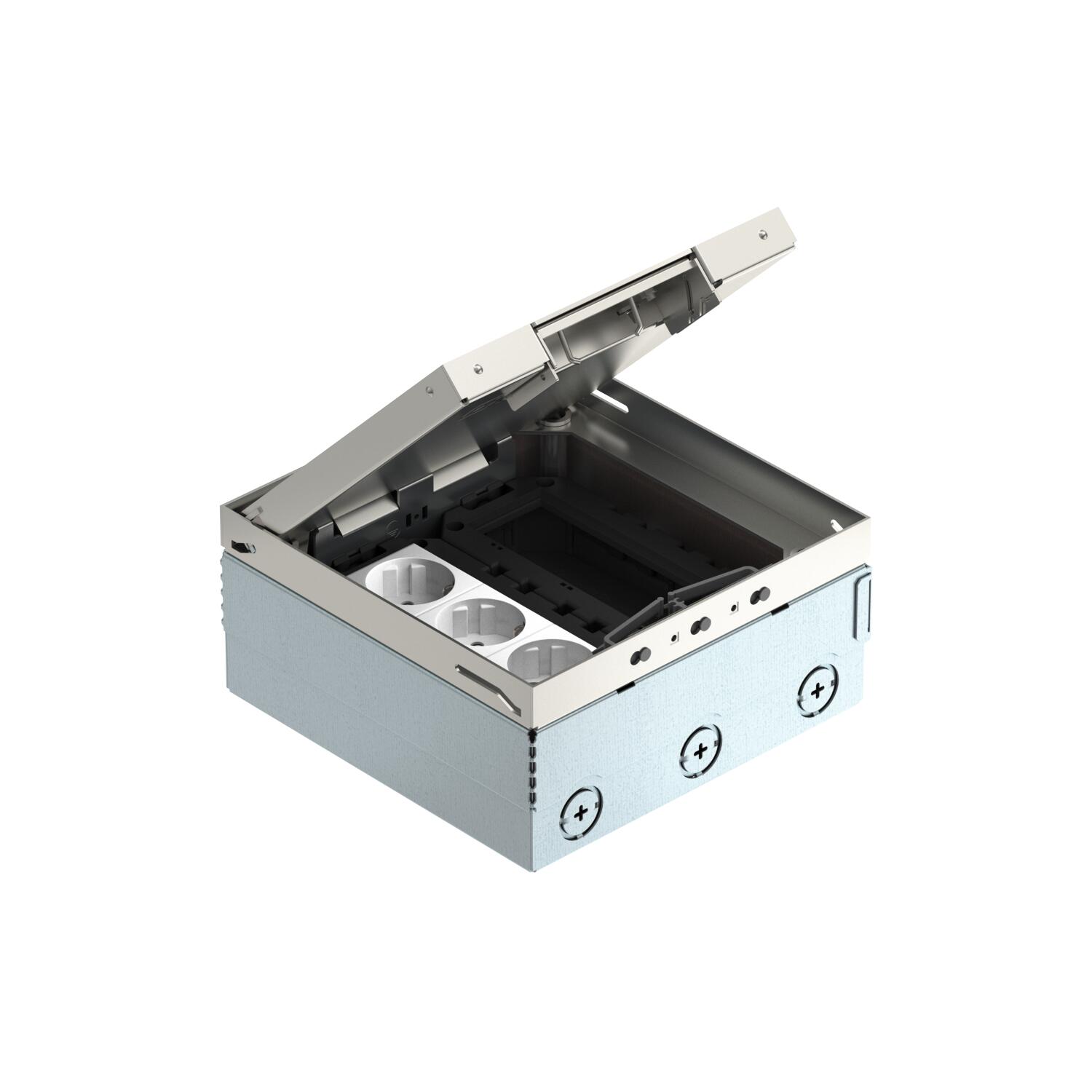

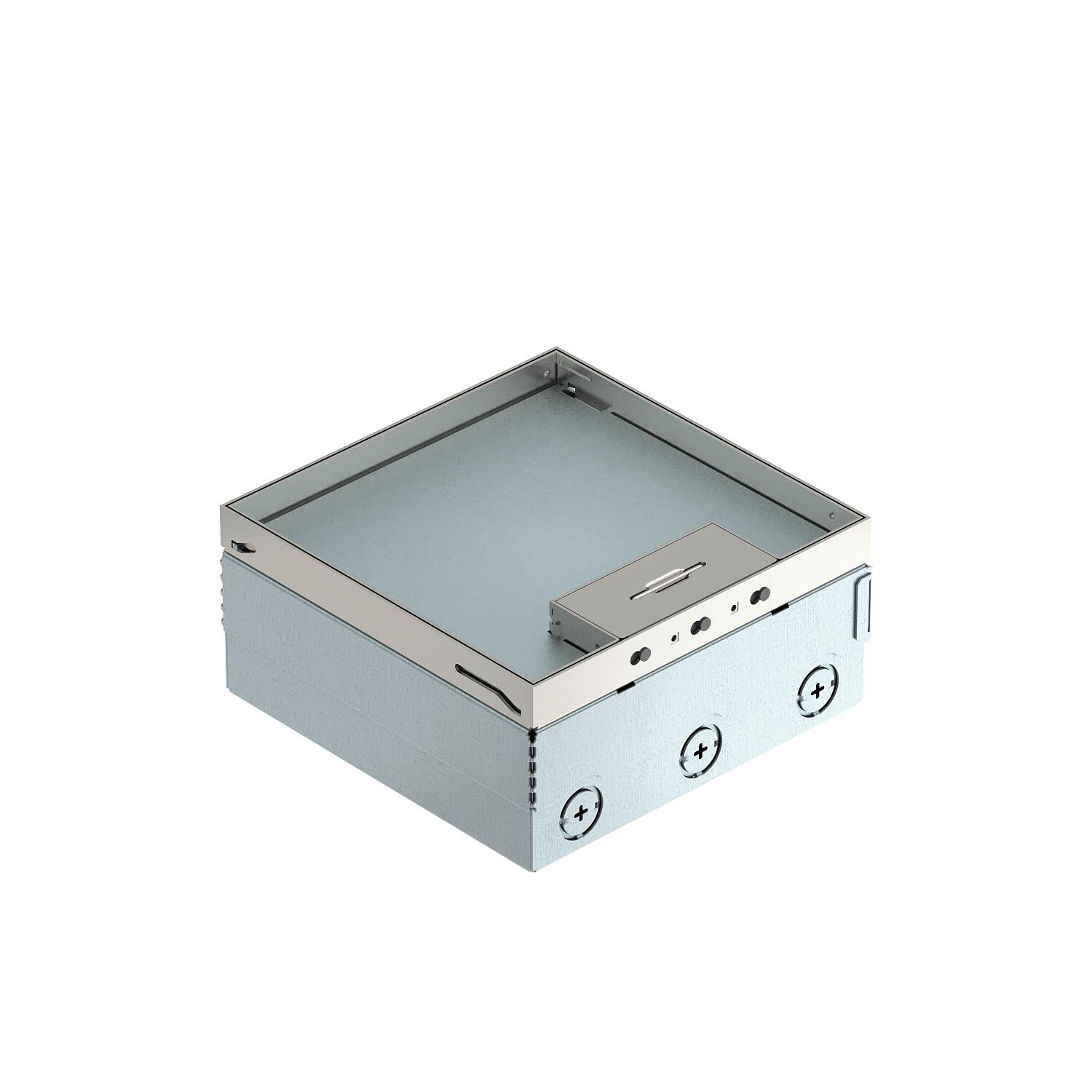

Toote kirjeldusRuudukujuline põrandakarp kasutamiseks sisetingimustes kuivalt hooldatavates õõnes- ja tasanduskihiga põrandates. Põrandakarp eelvormitud sisestusavadega torude (M25) jaoks. Kahe seadmekarbiga UT3 45 3 ja ühe 3-se kaitsekontaktiga pistikupesaga. Ülaosa saab nelja reguleertoe abil põrandakatte ülaserva suhtes reguleerida. Minimaalne paigaldussügavus on 95 mm, reguleervahemik + 30 mm.
Põrandakattes nähtavad pealispinnad: roostevaba terasest.
Tarnekomplektis on kaks seadmekarpi UT3 45 3 ja üks 3-ne kaitsekontakiga pistikupesa. Paigaldada saab lisaks kuni kolm M45-seadet.
-
- Tehnilised andmed
-
Tehnilised andmed

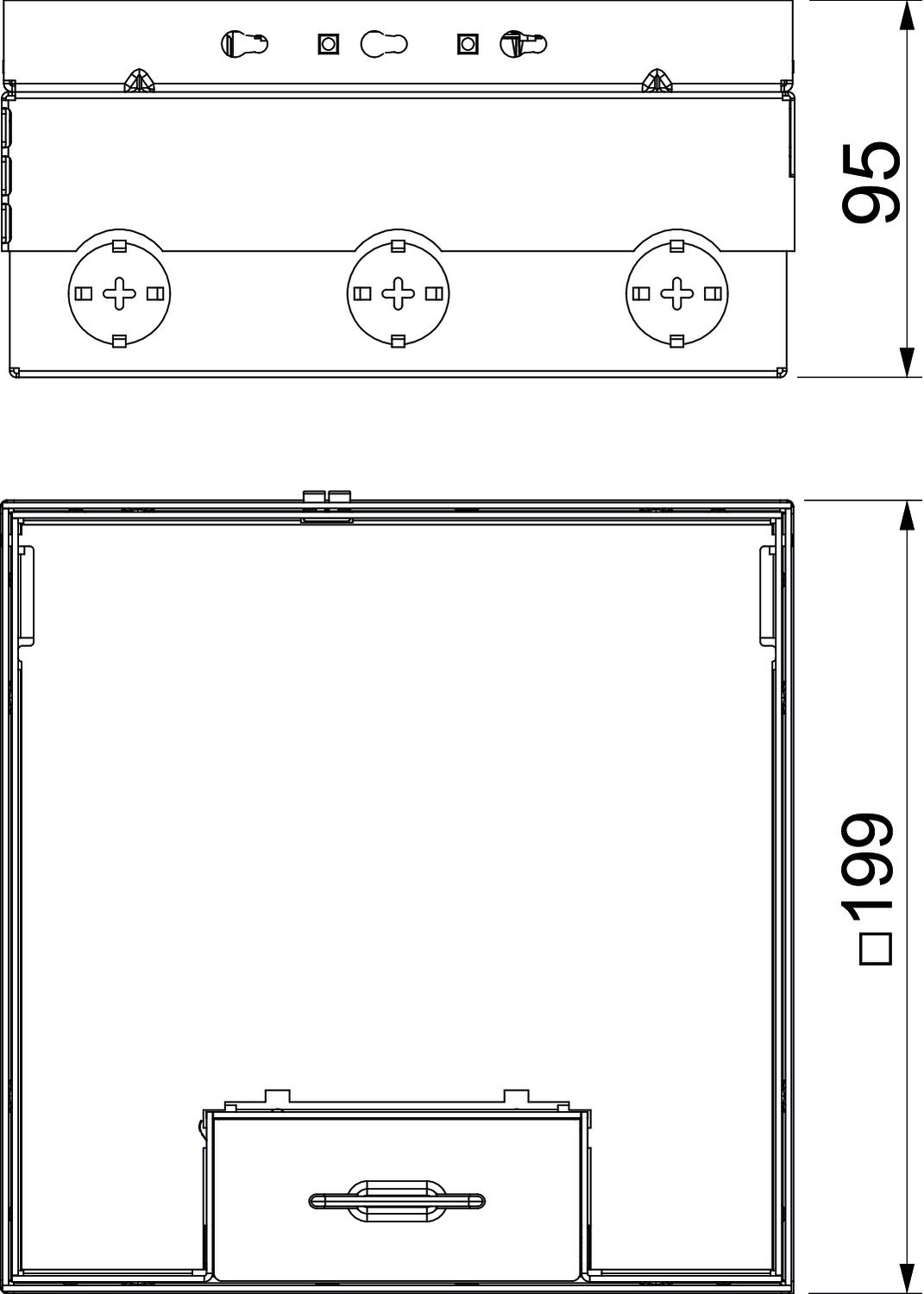

Avamismehhanism Käepide CO2 jalajälg (GWP) hällist väravani 18,176 kg CO2e / 1 Tükk Juhtmeväljaviigu teostus Pööratav kaabli väljaviik kaane mudel Põrandakattepesa Kaitseaste (IP) kasutamata olekus IP40 Kaitseaste (IP) kasutuses olekus IP20 Kaitsemäär IK-kood IK10. Kooste 2 UT3, 3-kordne VDE pistikupesa Laius 202 mm Laius paigaldusmõõt 202 mm Laius välismõõt 199 mm Materjal Roostevaba teras 1.4301 Max joondusvahemik 125 mm Max põrandakõrgus 125 mm Max tasanduskihi kõrgus 110 mm Min joondusvahemik 95 mm Min põrandakõrgus 95 mm Min tasanduskihi kõrgus 95 mm Mudel ruudukujuline Paigaldamissügavus 95 mm Pikkus 202 mm Pikkus paigaldusmõõt 202 mm Põrandakatte kaitseraam ei Põrandakatte paksus 15 mm Põrandakattesüvendiga jah Seadmekarpide arv 2 Sobib märghoolduseks ei Sobib õõnespõrandasse paigaldamiseks jah Sobib põrandasisesele paigalduskanalile ei Sobib topeltpõrandasse paigaldamiseks ei Välismõõtete pikkus 199 mm Vertikaalne koormus, suur pind kuni 5 000 N Vertikaalne koormus, väike pind kuni 3 000 N - Kõik tüübid
- Allalaadimised
-
Tooteleht UDHOME4 2V UT V / 7427216 , 0.15MB , pdfEÜ vastavusdeklaratsioon UDHOME4 2V UT V / 7427216 , 0.13MB , pdfREACH Vastavusdeklaratsioon UDHOME4 2V UT V / 7427216 , 0.12MB , pdfRoHS Vastavusdeklaratsioon UDHOME4 2V UT V / 7427216 , 0.12MB , pdfMärgiste kasutamise luba VDE symbol approval electrical installation trunking system , 0.36MB , pdfMontaažijuhend Paigaldusjuhend UDHOME4/9 , 0.08MB , pdfSelle toote kohta pole tellimisvorme saadaval
