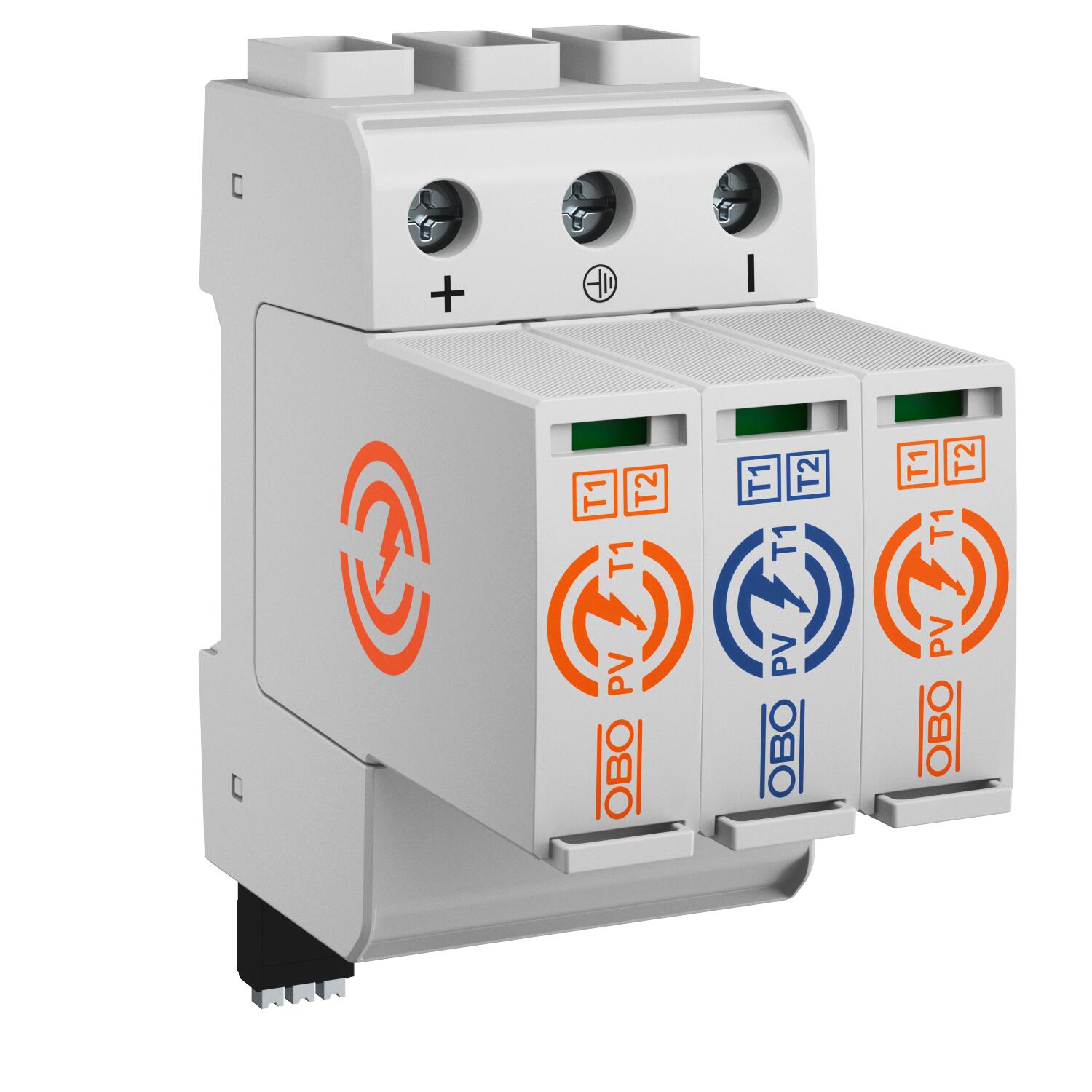

PV combination arrester 1,100 V with remote signalling
Artikli nr. 5094258 | EAN 4012197504038
- Toote kirjeldus
-
Toote kirjeldusCombination arrester, type 1+2, for PV systems
• Complete unit of pluggable varistor arrester with cut-off unit
• Surge protection equipotential bonding to IEC 60364-7-712
• Tested according to EN 61643-31
• Discharge capacity up to 6.25 kA (10/350) and 40 kA (8/20) per pole
• Low DC protection level: < 3.8 kV and Uoc max = 1,100 V DC
• With visual function display for the use in distributer housings
• Including a potential-free changeover contact for remote signalling
-
- Tehnilised andmed
-
Tehnilised andmed
Arvutuslik välguvool (10/350 μs) 6,25 kA Arvutuslik välguvool (10/350) [kokku] 12,5 kA FM-klemmide max läbilõige 16 AWG FM-klemmide max läbilõige 1,5 mm² FM-klemmide min läbilõige 23 AWG FM-klemmide min läbilõige 0,25 mm² FM-kontaktid Veksel Impulssvoolu nimiväärtus (8/20 µs) 30 kA Impulssvoolu nimiväärtus (8/20 µs) [L-N] 30 kA Integreeritud eelkaitse ei Jäiga (ühe-/mitmekordse) juhtme max läbilõige 35 mm² Jäiga (ühe-/mitmekordse) juhtme max läbilõige 2 AWG Jäiga (ühe-/mitmekordse) juhtme min läbilõige 1,5 mm² Jäiga (ühe-/mitmekordse) juhtme min läbilõige 16 AWG kaitseklass IP20 Kõrgus 110 mm Lahendusvool (8/20 µs) [kokku] 50 kA Laius 54 mm Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt klass I+II Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11 Tüüp 1+2 LPZ 0→2 Lülitusvõimsus AC 250 V; 1,0 A / 125 V; 1,0 A Lülitusvõimsus DC 48 V; 0,5 A / 24 V; 0,5 A / 12 V; 0,5 A Maksimaalne eelkaitse 160 A Maksimaalne lahendusvool (8/20 μs) 40 kA Max õhuniiskus 95 % Max PV-pinge 1100 V Min õhuniiskus 5 % Mõõde 1100V DC Mudel 3 poolusega päikeseenergiasüsteemide jaoks OBO nimikoormusvool (sisestus-/väljastusklemm) 50 A Paigaldusviis 35 mm DIN-latt Peene paindliku juhtme max läbilõige 25 mm² Peene paindliku juhtme max läbilõige 4 AWG Peene painduva juhtme min läbilõige 16 AWG Peene painduva juhtme min läbilõige 1,5 mm² Pikkus 91 mm Pooluste arv 3 Pooluste teostus muu Pöördemoment 4,5 Nm Rakendustemperatuuri vahemiku max 85 °C Rakendustemperatuuri vahemiku min -40 °C Seadme signalisatsioon optiline Signaalkontaktiga jah Sobib kasutamiseks välistingimustes ei Suurim talitluspinge DC 1100 V vastuvõtuaeg <25 ns Võrgu max liigvoolu kaitse 160 Võrgu tüüp, DC jah Võrgu tüüp, IT ei Võrgu tüüp, muu ei Võrgu tüüp, TN ei Võrgu tüüp, TN-C ei Võrgu tüüp, TN-C-S ei Võrgu tüüp, TN-S ei Võrgu tüüp, TT ei võrguvorm DC - Kõik tüübid
- Allalaadimised
-
Tooteleht PV-T1+2+FS-1100 / 5094258 , 0.29MB , pdfEÜ vastavusdeklaratsioon PV-T1+2+FS-1100 / 5094258 , 0.10MB , pdfMontaažijuhend PV CombiController PV-T1+2 , 0.57MB , pdfSelle toote kohta pole tellimisvorme saadaval
