PV combination arrester 1,500 V 3 | IP20
morepic-1 morepic-2

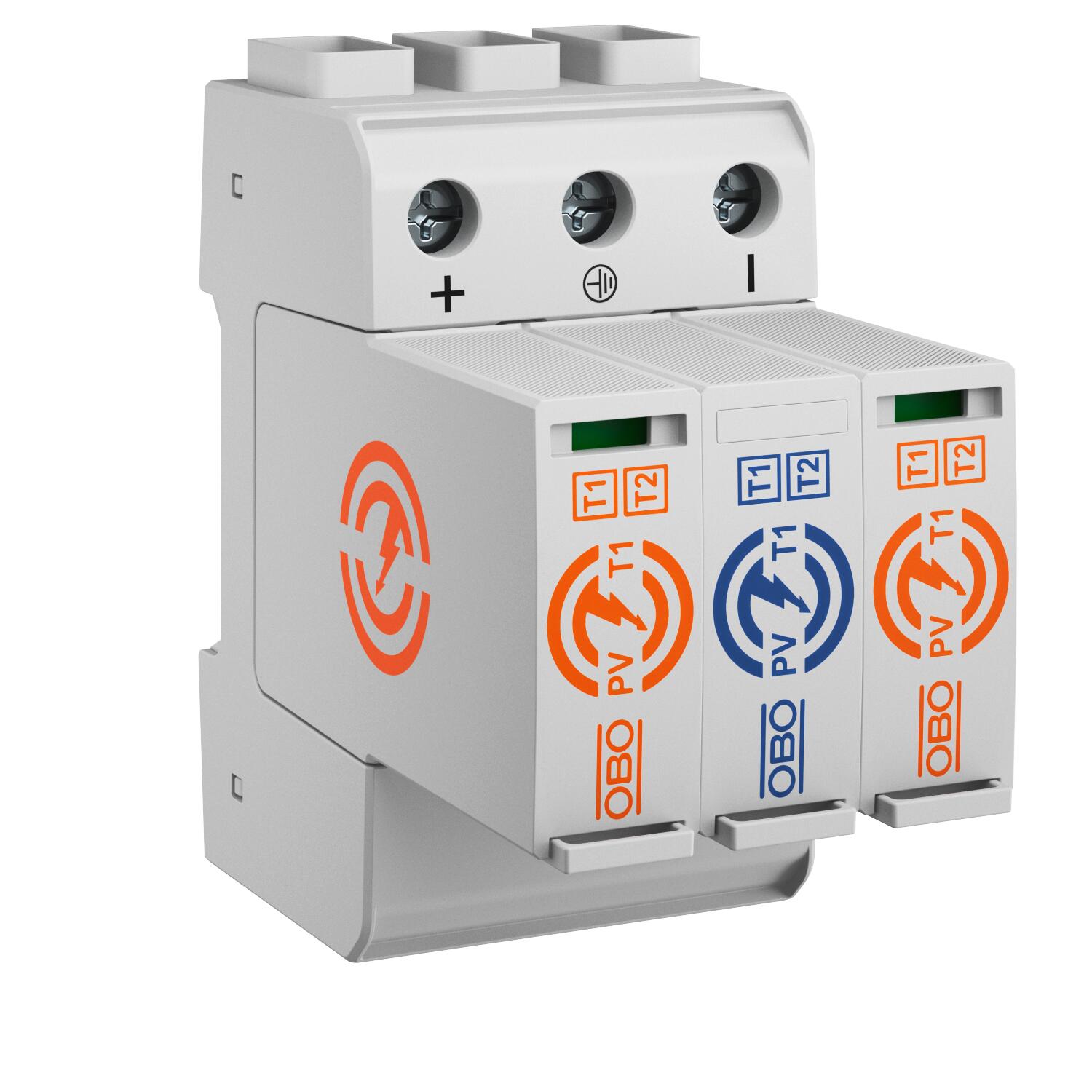

PV combination arrester 1,500 V

Artikli nr. 5094252 | EAN 4012197504014

3
IP20
Toote kirjeldus
Toote kirjeldus
Combination arrester, type 1+2, for PV systems

• Complete unit of pluggable varistor arrester with cut-off unit
• Surge protection equipotential bonding to IEC 60364-7-712
• Tested to EN 61643-31
• Discharge capacity up to 6.25 kA (10/350) and 60 kA (8/20) per pole
• Low DC protection level: < 4.5 kV and Uoc max = 1,500 V DC
• With visual function display for the use in distributer housings
  • 5-aastane garantii
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • Kombineeritud kaitseseade tüüpidest 1 ja 2
  • Üleminek LPZ 0 – 2
  • Paigalduse elektrotehniline ekspertiis
Tehnilised andmed

Tehnilised andmed

Arvutuslik välguvool (10/350 μs) 6,25 kA
Arvutuslik välguvool (10/350) [kokku] 12,5 kA
FM-kontaktid Veksel
Impulssvoolu nimiväärtus (8/20 µs) 30 kA
Integreeritud eelkaitse ei
Jäiga (ühe-/mitmekordse) juhtme max läbilõige 2 AWG
Jäiga (ühe-/mitmekordse) juhtme max läbilõige 35 mm²
Jäiga (ühe-/mitmekordse) juhtme min läbilõige 1,5 mm²
Jäiga (ühe-/mitmekordse) juhtme min läbilõige 16 AWG
kaitseklass IP20

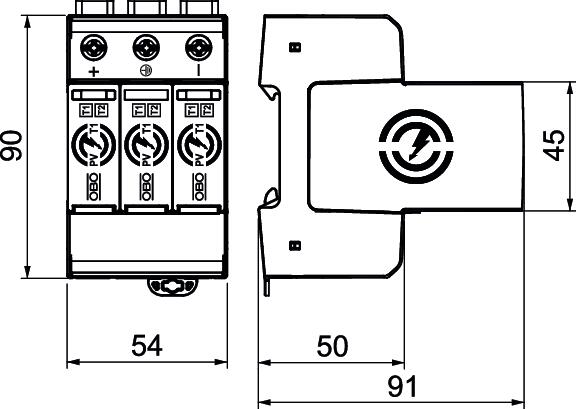

Kõrgus 95 mm
Lahendusvool (8/20 µs) [kokku] 60 kA
Laius 54 mm
Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt klass I+II
Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11 Tüüp 1+2
LPZ 0→2
Lülitusvõimsus AC 250 V; 1,0 A / 125 V; 1,0 A
Lülitusvõimsus DC 48 V; 0,5 A / 24 V; 0,5 A / 12 V; 0,5 A
Maksimaalne lahendusvool (8/20 μs) 60 kA
Max õhuniiskus 95 %
Max PV-pinge 1500 V
Min õhuniiskus 5 %
Mõõde 1500V DC
Mudel 3 poolusega päikeseenergiasüsteemide jaoks
Paigaldusviis 35 mm DIN-latt
Peene paindliku juhtme max läbilõige 4 AWG
Peene paindliku juhtme max läbilõige 25 mm²
Peene painduva juhtme min läbilõige 1,5 mm²
Peene painduva juhtme min läbilõige 16 AWG
Pikkus 91 mm
Pooluste arv 3
Pooluste teostus 3
Pöördemoment 4,5 Nm
Rakendustemperatuuri vahemiku max 85 °C
Rakendustemperatuuri vahemiku min -40 °C
Seadme signalisatsioon optiline
Signaalkontaktiga ei
Sobib kasutamiseks välistingimustes ei
Suurim talitluspinge DC 1500 V
vastuvõtuaeg <25 ns
Võrgu tüüp, DC jah
Võrgu tüüp, IT ei
Võrgu tüüp, muu ei
Võrgu tüüp, TN ei
Võrgu tüüp, TN-C ei
Võrgu tüüp, TN-C-S ei
Võrgu tüüp, TN-S ei
Võrgu tüüp, TT ei
võrguvorm DC
Kõik tüübid

Kõik tüübid

Tüüp Pooluste teostus kaitseklass Artikli nr. Kogus kl. VKE
PV-T1+2-1500 3 IP20 5094252
1 Tükki
PV-T1+2+FS-1500 3 IP20 5094260
1 Tükki
