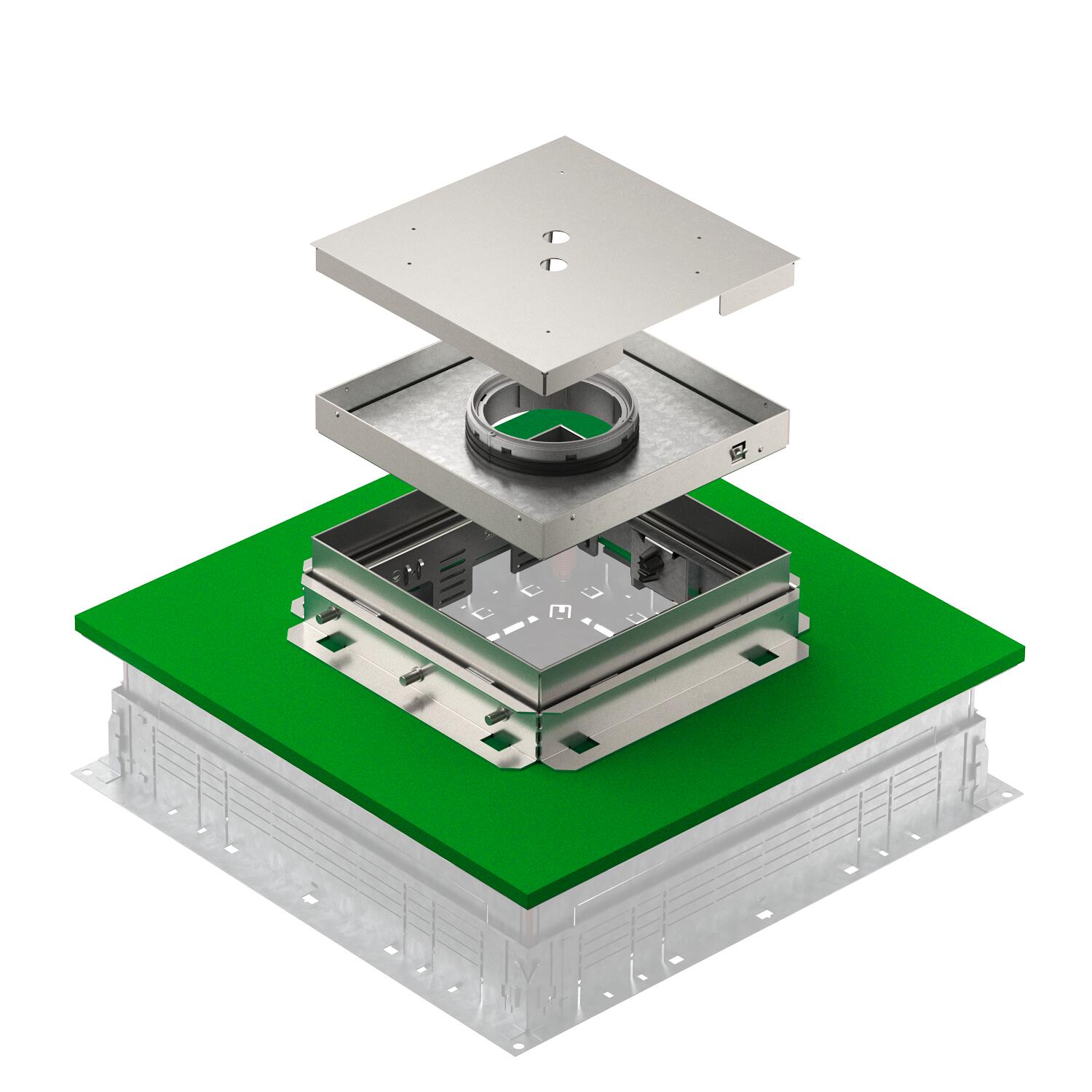

Reguleeritav kassett tuubusele, RKFNUZD3, roostevaba teras
Artikli nr. 7409625 | EAN 4012197438685
- Toote kirjeldus
-
Toote kirjeldusKõrguse reguleerimisega ja lahtisidestatavad ruudukujulised kassetid sobivad seadmete paigaldamiseks põranda tasapinda põrandaspaigaldus süvistuskarpides UGD-3. Teostusviisist sõltuvalt sobivad need kuivalt, niiskelt või märjalt hooldatavatele põrandatale. Kassett toetub süvistuskarbi ülaraamile kinnitatud nurgikule, mille abil saab kassetti reguleerida vastavalt põrandakatte ülaservale. Kinnitusnurgiku abil on kassett vahelaest lahti sidestatud. Süvistuskarbil peab olema vastav paigaldusava ja ta vajab seetõttu vastava paigaldusavaga montaažikaant. Kassetid on valmistatud roostevaba terasest või messingist. Kõik kassetid on võimalike liikluskoormuste turvaliseks vastuvõtmiseks varustatud 4 mm paksuse terasplekist kaanega. Kassette leidub erineva paksusega 20 ja 25 mm põrandakatetele.
Height-adjustable cassette with tube body. For the installation of 3 universal supports UT4 for 9 single installation devices with support ring/support clamp or 12 Modul 45® devices. The delivery includes a screed protection lid made from aluminium (can be sanded), a matching mounting lid for fixing the cassette tube body and an ISO apron for the decoupling of the underfloor connection socket. The tube body is not included in the scope of delivery.
-
- Tehnilised andmed
-
CO2 jalajälg (Product Carbon Footprint)

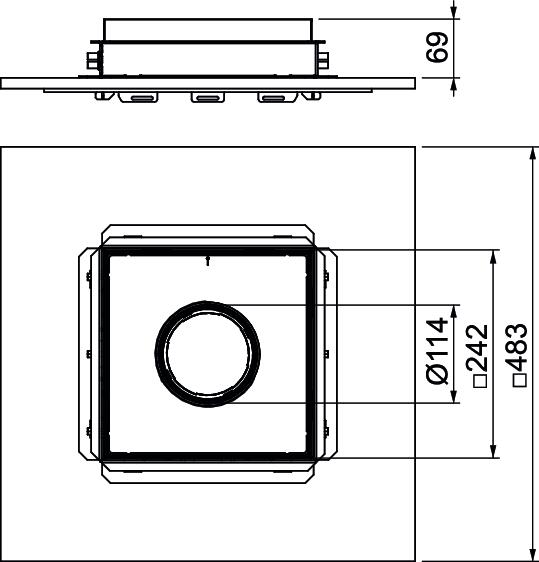

CO2 jalajälg (GWP) hällist väravani 51,324 kg CO2e / 1 Tükk Heakskiidud VDE Juhtmeväljaviigu teostus Süvistatav tuubus Juhtmeväljaviikude arv 1 Kaitseaste (IP) kasutamata olekus IP55 Kaitseaste (IP) kasutuses olekus IP20 Kaitsemäär IK-kood IK10. Kõrgus 81 mm Lahtisidestatav jah Laius 243 mm Materjal Roostevaba teras 1.4301 Max joondusvahemik 110 mm Max tasanduskihi kõrgus 110 mm Min joondusvahemik 69 mm Min põrandakõrgus 136 mm Min tasanduskihi kõrgus 69 mm Mõõde 243x243x118 Mõõt h 81 mm Mudel ruudukujuline Nimisuurus põrandakarpidele 9 Paigaldamissügavus 136 mm Paigaldatavate seadmete arv 12 Paigaldussüsteemi tüüp UT4 Pikkus 243 mm Põhjahooldus märg Põrandakatte paksus 25 mm Sobib õõnespõrandasse paigaldamiseks ei Sobib topeltpõrandasse paigaldamiseks ei Standard EN 50085-2-2 Tugev teostus ei Universaalsete seadmekandurite arv 3 x UT4 Vertikaalne koormus, suur pind kuni 5 000 N Vertikaalne koormus, väike pind kuni 3 000 N Võimalik kinnitada seadmekarpe ei - Kõik tüübid
-
Süsteemi tarvikud
Rohkem Tüüp Artikli nr. Kogus kl. VKE
Tuubus katteplekiga, sangaga, raamkassetile ja reguleeritavale kassetile
TUK2 GV 7428140 1 Tükki
Seadmekarp UT4, Modul 45®, süsteemi pikkus 208 mm
UT4 45 4 7408727 1 Tükki - Allalaadimised
-
