Reguleeritava kõrgusega kassett juhtmeväljaviiguga, RKSN, messing 105 | 150 | 20 | 105 | Pööratav kaabli väljaviik | 9

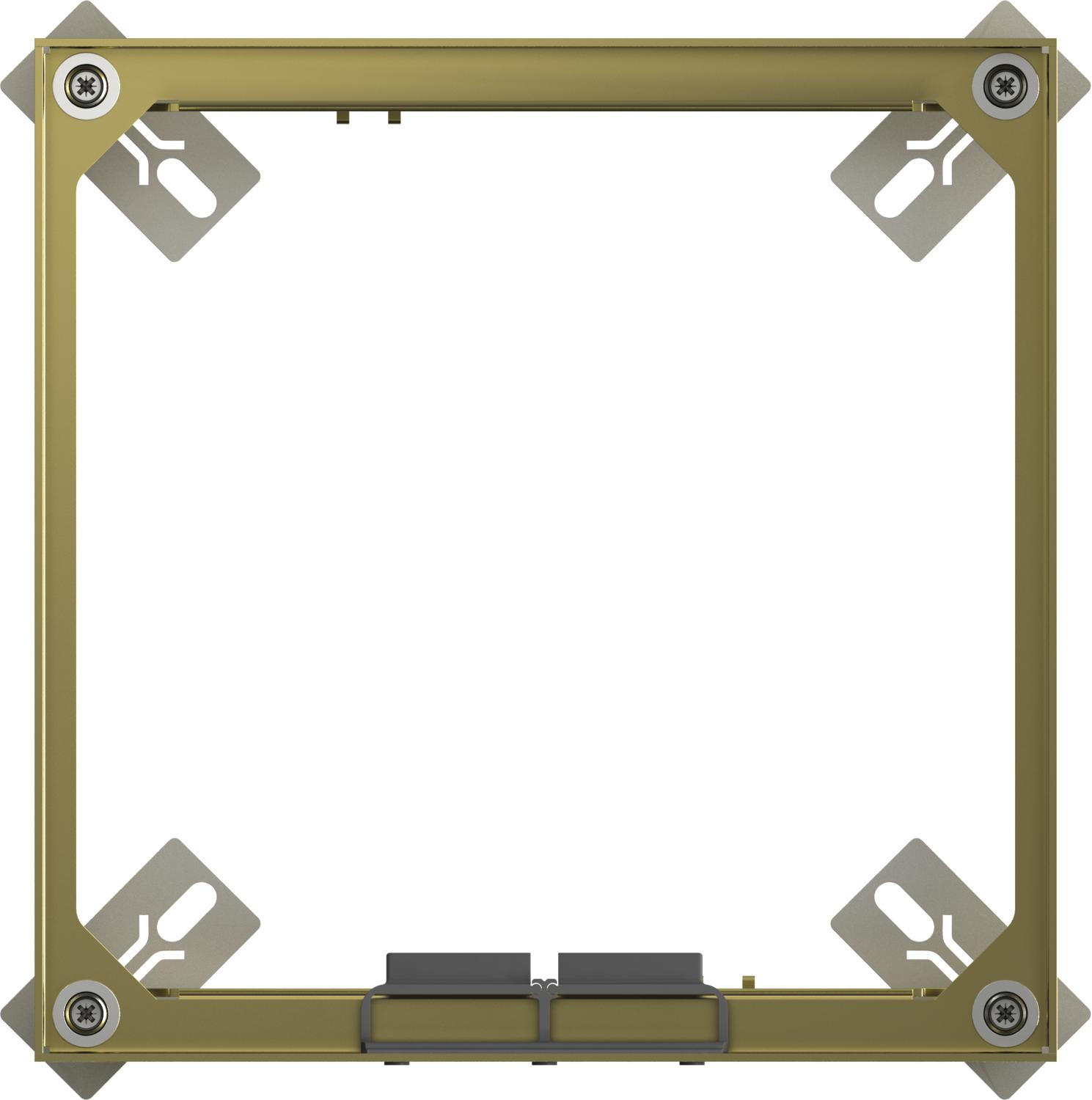

Reguleeritava kõrgusega kassett juhtmeväljaviiguga, RKSN, messing

Artikli nr. 7409212 | EAN 4012195867173

Artikli nr. / Tüüp

Min põrandakõrgus

Max põrandakõrgus

Põrandakatte paksus

Mõõt h

Juhtmeväljaviigu teostus	Pööratav kaabli väljaviik

Nimisuurus põrandakarpidele	9

Toote kirjeldus

Toote kirjeldus

Reguleeritava kõrgusega kasset nimisuurusega 9, juhtmeväljaviiguga, paigaldusseadmete paigaldamiseks sisetingimustesse kuivhooldusega põrandatesse.
Kolme universaalse seadmekarbi UT4 paigaldamiseks 9 kanderõnga/kandeaasaga üksikpaigaldusseadme või 12 Modul 45® seadme jaoks.
Nivelleeritav ruudukujuline kassett, 3-käiguline, juhtmeväljaviiguga, nimisuurusega 9, installatsiooniseadmete paigaldamiseks. Sobib kasutamiseks kanalisüsteemides, topelt- ja õõnespõrandates, nii kuiv- kui märghooldusega põrandates sisetingimustes. Paigaldada saab 3 APMT5-katteplaati. Sobib vaid siledatele põrandakatetele.

Tehnilised andmed

Tehnilised andmed

CO2 jalajälg (GWP) hällist väravani	14,0497 kg CO2e / 1 Tükk
Heakskiidud	VDE
Juhtmeväljaviigu teostus	Pööratav kaabli väljaviik
Juhtmeväljaviikude arv	1
Kaitseaste (IP) kasutamata olekus	IP40
Kaitseaste (IP) kasutuses olekus	IP20
Kaitsemäär IK-kood	IK10.
Lahtisidestatav	ei
Laius paigaldusmõõt	244 mm
Materjal	Messing
Max joondusvahemik	150 mm
Max põrandakõrgus	150 mm
Min joondusvahemik	105 mm
Min põrandakõrgus	105 mm
Mõõde	243x243mm
Mõõt h	105 mm

Mudel	ruudukujuline
Nimisuurus põrandakarpidele	9
Nimiväärtus	350 mm
Paigaldamissügavus	105 mm
Paigaldatavate seadmete arv	12
Paigaldussüsteemi tüüp	UT4
Pikkus paigaldusmõõt	244 mm
Põhjahooldus	kuiv
Põrandakatte paksus	20 mm
Seadmekarpide arv	3
Sobib õõnespõrandasse paigaldamiseks	jah
Sobib topeltpõrandasse paigaldamiseks	jah
Tugev teostus	ei
Vertikaalne koormus, suur pind	kuni 5 000 N
Vertikaalne koormus, väike pind	kuni 3 000 N
Võimalik kinnitada seadmekarpe	jah

Kõik tüübid

Kõik tüübid

Tüüp	Min põrandakõrgus	Max põrandakõrgus	Põrandakatte paksus	Mõõt h	Juhtmeväljaviigu teostus	Nimisuurus põrandakarpidele	Artikli nr.	Kogus	kl. VKE
RKSN2 9 MS 20	105 mm	150 mm	20 mm	105 mm	Pööratav kaabli väljaviik	9	7409212	Tükki	1 Tükki
RKSN2 9 MS 25	110 mm	155 mm	25 mm	110 mm	Pööratav kaabli väljaviik	9	7409214	Tükki	1 Tükki

Tarvik

Süsteemi tarvikud

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
Reguleerimiselement RKNEV2	RK NEV2 110	7405815	PÜ	1 PÜ
Heliisolatsiooniga kassett	SRS 4	7405798	Tükki	4 Tükki
Terratso-kaas kõrguse reguleerimisega kassettidele, nimisuurus 9	SK RK9	7404372	Tükki	1 Tükki
Paigaldusraam 350, nimisuurus 9	DUG 350-3 9	7400513	Tükki	1 Tükki
Seadmekarp UT4, Modul 45®, süsteemi pikkus 208 mm	UT4 45 4	7408727	Tükki	1 Tükki
