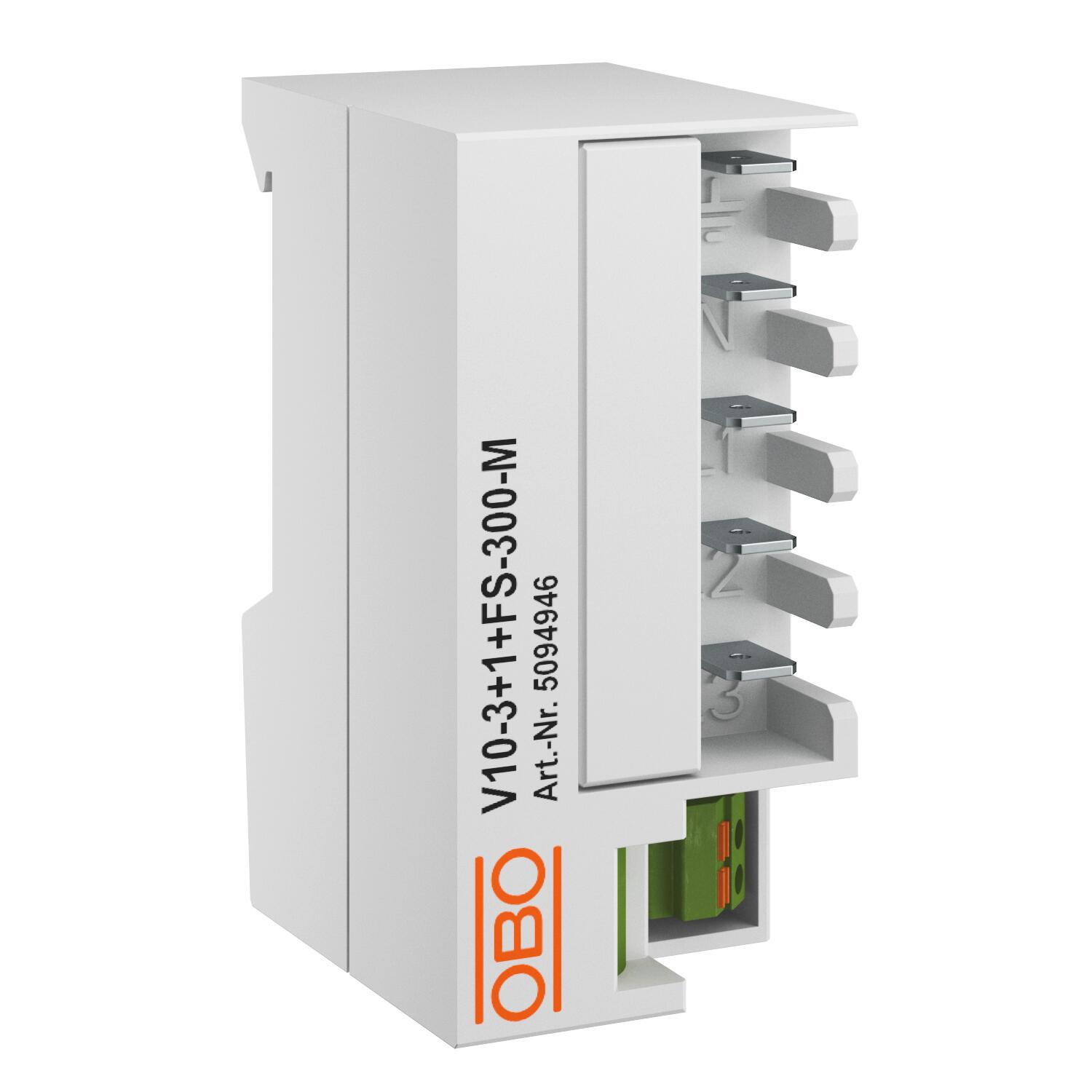

Surge arrester V10 – Mini
Artikli nr. 5094946 | EAN 4012197504922
- Toote kirjeldus
-
Toote kirjeldusLiigpingekaitseseade, kompaktmoodul, tüüp 2+3
• liigpingekaitse alamjaoturis VDE 0100-443 (IEC 60364-4-44) alusel
• lahendusvool kuni 60 kA (8/20) kokku
• integreeritud 3+1-lahendus TN- ja TT-võrgu-süsteemidele 45 mm laiusel moodulil
• võimas varistor-tehnika
• termilise ja dünaamilise lahutusseadmega ja optilise funktsiooninäidikuga
• valikuliselt akustilise signaliseerimisega -AS või kaugsignaliseerimine -FS
Kasutamine: alam-/tasemejaotus, 3-faasilise vooluga töötavate seadmete kaitseks.
-
- Tehnilised andmed
-
Ühendusvõimalused

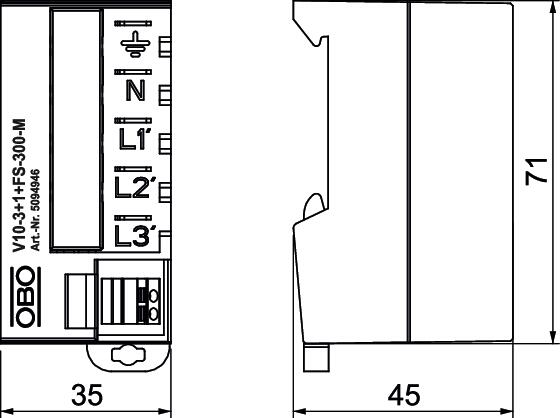

FM-klemmide min läbilõige 16 AWG FM-klemmide min läbilõige 1,5 mm² FM-kontaktid Avaja Impulssvoolu nimiväärtus (8/20 µs) 10 kA Integreeritud eelkaitse ei Jäiga (ühe-/mitmekordse) juhtme max läbilõige 10 mm² Jäiga (ühe-/mitmekordse) juhtme min läbilõige 2,5 mm² Järgvoolu kustutusvõime (eff) [N-PE] 0,1 kA kaitseklass IP20 Kõrgus 76 mm Lahendusvool (8/20 µs) [kokku] 60 kA Laius 35 mm Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt klass II+III Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11 Tüüp 2+3 LPZ 1→3 Lülitusvõimsus AC 250V / 1A ; 125V / 1A Lülitusvõimsus DC 48V / 0,5A; 24V / 0,5A; 12V / 0,5A Maksimaalne eelkaitse 63 A Max õhuniiskus 95 % Min õhuniiskus 5 % Mõõde 300V Mudel 3+NPE OBO nimikoormusvool (sisestus-/väljastusklemm) 32 A Paigaldusviis 35 mm DIN-latt Pikkus 38 mm Pooluste teostus 3+N/PE Rakendustemperatuuri vahemiku max 85 °C Rakendustemperatuuri vahemiku min -40 °C Seadme signalisatsioon optiline Signaalkontaktiga jah Sobib kasutamiseks välistingimustes ei Suurim lahendusvool (8/20 μs) [L-N] 20 kA Suurim lahendusvool (8/20 μs) [N-PE] 40 kA Suurim talitluspinge (L-N) 300 V Suurim talitluspinge (N_PE) 255 V Testiklass, tüüp 2 jah Testiklass, tüüp 3 jah TOV-pinge [L-N] – fail safe mode – 120 min 442 V TOV-pinge [L-N] – withstand mode – 5 s 337 V TOV-pinge [N-PE] – withstand mode – 200 ms 1200 V Tunnusvool AC (50/60 Hz) 240 V Võrgu max liigvoolu kaitse 63 A gG Võrgu tüüp, DC ei Võrgu tüüp, IT ei Võrgu tüüp, muu ei Võrgu tüüp, TN jah Võrgu tüüp, TN-C ei Võrgu tüüp, TN-C-S jah Võrgu tüüp, TN-S jah Võrgu tüüp, TT jah võrguvorm kõik - Kõik tüübid
- Allalaadimised
-
EÜ vastavusdeklaratsioon V10-3+1+FS-300-M / 5094946 , 0.10MB , pdfMontaažijuhend SurgeController with wiring set V10 , 0.55MB , pdfSelle toote kohta pole tellimisvorme saadaval
