U-klamber, H-jalaga, 1-ne, metallist surveplaadiga, FT 58 | 64 | 5

U-klamber, H-jalaga, 1-ne, metallist surveplaadiga, FT

Artikli nr. 1186062 | EAN 4012196848775

Artikli nr. / Tüüp

Koormusvahemiku D min

Koormusvahemiku D max

Max Kinnituse pöördemoment

Toote kirjeldus

Toote kirjeldus

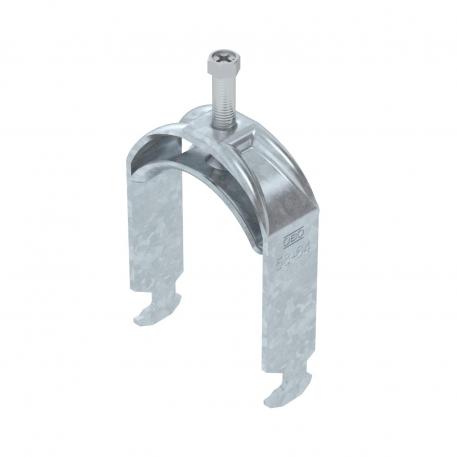

U-klamber H-jalaga, metallist surveplaadiga, millel on kaablikaitsena ümardatud servad. Üksikkaabli vertikaalseks ja horisontaalseks paigaldamiseks C-profiillati külge. Avale laiusega 16–17 mm. Universaalne, ühekäigulise keermega kuuskantpeapolt, võtmelaiusega 10mm, samuti lapik- ja ristpea kruvikeerajale. Sobib paigaldamiseks nii sise- kui ka välistingimustes. Vastasplaat tuleb eraldi tellida.

Tehnilised andmed

Tehnilised andmed

Ava laius	10 mm
halogeenita	jah
Kaablite/torude arv	1
Keere	M8
Koormusvahemiku D max	64 mm
Koormusvahemiku D min	58 mm
Lattidele prao max laiusega (intervalliga)	17 mm
Lattidele prao min laiusega (intervalliga)	16 mm
Lisa materjal	Teras
Lisa pealispind	kuumtsingitud kastmismeetodil
Materjal	Teras
Max Kinnituse pöördemoment	5 Nm

Metallvanniga	jah
Mõõde	58-64mm
Paigaldusviis	Profiillatt
Pinnakate	Kuumtsingitud kastmismeetodil
plaadi materjal	Teras
Plastvanniga	ei
Pleki paksus	2,5 mm
Toimetagamine	jah
Torudele max läbimõõduga	64 mm
Torudele min läbimõõduga	58 mm
Välismõõtete pikkus	33 mm
Vastasplaadiga	ei

Mõõtmed

Kõrgus	102 mm
Laius	70 mm
Mõõt A	25 mm
Mõõt B	70 mm
Mõõt C	33 mm

Mõõt G (mm)	M8
Mõõt H	102 mm
Mõõt L	43 mm
Mõõt t	2,5 mm
Pikkus	25 mm

CO2 jalajälg (Product Carbon Footprint)

CO2 jalajälg (GWP) hällist väravani	0,3627 kg CO2e / 1 Tükk
CO₂ Footprint (GWP)	0,3627 kg CO₂e
Declared Unit (LCA)	Units

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Kõik tüübid

Kõik tüübid

Tüüp	Koormusvahemiku D min	Koormusvahemiku D max	Max Kinnituse pöördemoment	Artikli nr.	Kogus	kl. VKE
BS-H1-M-12 FT	8 mm	12 mm	3 Nm	1186002	Tükki	100 Tükki
BS-H1-M-16 FT	12 mm	16 mm	3 Nm	1186009	Tükki	100 Tükki
BS-H1-M-22 FT	16 mm	22 mm	3 Nm	1186016	Tükki	100 Tükki
BS-H1-M-28 FT	22 mm	28 mm	3 Nm	1186022	Tükki	100 Tükki
BS-H1-M-34 FT	28 mm	34 mm	3 Nm	1186029	Tükki	100 Tükki
BS-H1-M-40 FT	34 mm	40 mm	3 Nm	1186036	Tükki	100 Tükki
BS-H1-M-46 FT	40 mm	46 mm	5 Nm	1186042	Tükki	100 Tükki
BS-H1-M-52 FT	46 mm	52 mm	5 Nm	1186049	Tükki	100 Tükki
BS-H1-M-58 FT	52 mm	58 mm	5 Nm	1186056	Tükki	100 Tükki
BS-H1-M-64 FT	58 mm	64 mm	5 Nm	1186062	Tükki	100 Tükki
BS-H1-M-70 FT	64 mm	70 mm	5 Nm	1186069	Tükki	50 Tükki
BS-H1-M-76 FT	70 mm	76 mm	5 Nm	1186076	Tükki	25 Tükki
BS-H1-M-82 FT	76 mm	82 mm	5 Nm	1186082	Tükki	25 Tükki
BS-H1-M-90 FT	82 mm	90 mm	5 Nm	1186089	Tükki	25 Tükki
BS-H1-M-100 FT	90 mm	100 mm	5 Nm	1186097	Tükki	25 Tükki
